Netshare 瑞科VPN 安全網NS-V1300G 用戶手冊

配置方法

PC 配置

Ip:192.168.0.1 用戶名:admin 密碼：admin

1.ADSL 出線接在貓上，貓接跟線在VPN 的WAN 口上，VPN 的LAN 口接在電腦上。再進入路由器WEB 配置系統前，首先我們需要設置我們的PC 如下

設置TCP/IP協議屬性：

登錄路由器進行設置

正確連接PC 和路由器的連接線后，在PC 的地址欄輸入

這樣我們就可以進入路由器WEB 管理系統進行設置了。詳細設置信息，考后續的配置詳解。

VPN 配置詳解

系統登錄

瑞科高性能VPN 路由器提供本地及遠程WEB 管理。在Internet 瀏覽器中登錄路由器配置界面登錄提示頁面顯示如下圖，

VPN 出廠的管理用戶名和密碼均為admin ，默認網關192.168.0.1 。

正確登錄系統之后，看到的界面，如下圖所示（因型號不同，可能會有細微差別）。

第一步：先設置設備ADSL 帳號 和密碼先讓設備能夠上網

。

系統狀態

系統狀態

在本配置頁面中，您可以查看系統當前接口相應信息。包括LAN 口狀態,WAN1口狀態,WAN2口狀態.

1、 LAN 口狀態，如圖所示：

圖

1

圖2

注意：1300G 設備有兩種協議?？茨阕约哼x擇哪一種協議（如圖3）

PS ：SSL VPN協議和端口默認不用修改

圖3（PPTP 和SSL 配置方法有點區別 詳見第三步和第五步）

第二步 申請3322的域名

申請3322的域名

在本配置頁面中可以建立虛擬私有網絡安全通道。

DDNS 設置：

固定IP 用戶可直接跳過這一步

ADSL 用戶因?yàn)槭莿討B(tài)獲取IP 。所以為了方便客戶端和服務端連接時不用每次都去輸入服務端IP ， 我們需要去申請一個動態域名。如 具體申請方法如下

進入網站后 點擊左上角新用戶注冊

注冊好以后進入你的所填寫的郵箱 點擊郵箱里面的連接地址激活一下

然激活后再到申請的網站上去登陸一下你剛才申請的賬號就會出現這個界面

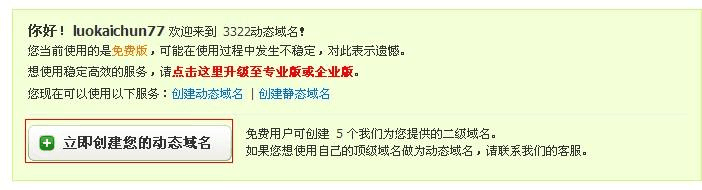

然后點擊‘立即創建愛你您的動態域名’

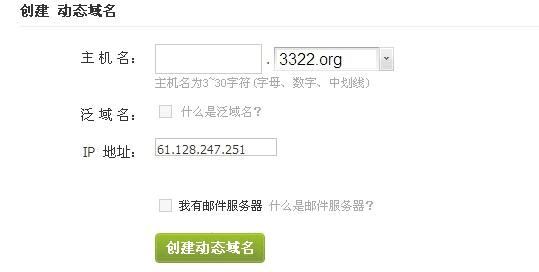

主機名由自己定義 其他不用填 然后點擊“確定”（一個賬號最多可增加5個動態域名）

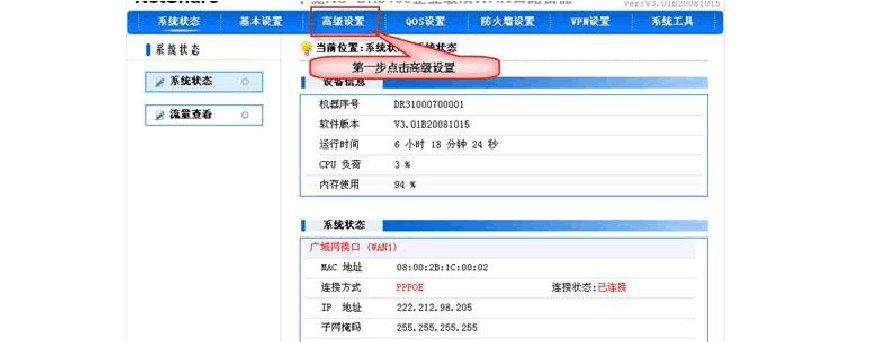

然后進入設備 點擊高級設置——DDNS 設置

圖

3

圖4

1、 動態域名功能：實現固定域名到動態IP 地址之間的解析。用戶每次得到新的IP 地址之后，安裝在用戶計算機里的動態域名軟件就會把這個IP 地址發送到動態域名解析服務器，更新域名解析數據庫。Internet 上的其他人要訪問這個域名的時候，動態域名解析服務器會返回正確的IP 地址給他。

2、 服務狀態：動態域名功能啟禁用狀態。

3、 域：提供動態域名服務商所使用的域。如：3322.org ；

4、 主機名：注冊動態域名時的主機名。

5、 用戶名：注冊動態域名時所用的用戶名；

6、 密碼：注冊動態域名時的口令。

第三步 選擇PPTP VPN時候的配置方法

VPN 用戶名和密碼的設置（如圖6）

圖

6

客戶IP 分配范圍：即VPN 服務端給客戶端分配的IP 地址，用于遠程訪問共享。 ※提示：

客戶IP 范圍最好不要與本地或遠端本地地址相同。建議在指定IP 的時候最好指定在200以上，避免跟內網有沖突。

系統工具：在本配置頁面中，您可以修改WEB 管理系統的管理密碼

※提示：

(1) 在本配置頁面中，配置修改并保存后立即生效。

(2) 凡帶有 “*” 標識的項是必須填寫的。

密碼修改：在本配置頁面中，您可以修改WEB 管理系統的管理密碼。

老密碼：老的登陸密碼。

新密碼：新的登陸密碼。

確認密碼：確認新的登陸密碼，必須與新密碼值一致。

分布VPN 撥號連到總部的配置方法：

第四步：PC 配置為客戶端配置方法：

接下來我們將向你介紹把 PC 配置為 VPN 客戶端步驟。

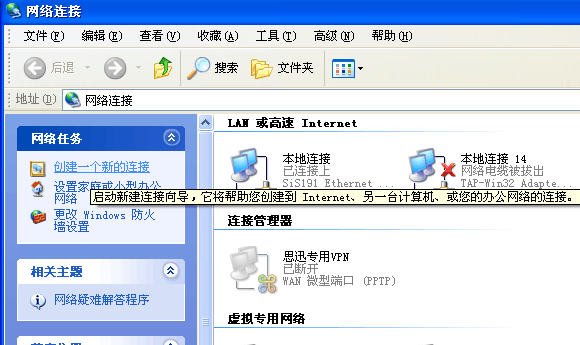

鼠標右鍵" 網上鄰居" ，選擇屬性，點擊" 新建連接向?qū)? ，按圖 1 至圖 8 的步驟建立連 接，，圖 7 中的 I P 地址 V PN 服務端地址（域名），圖 10中的用戶 222就是服務端分配的用戶。連接

前我們還需要去掉安全，在遠程網絡上使用默認網關的勾去掉。如圖 9。出現圖 11 的連接圖標表示連 接成功。這樣就可以進行遠程連接了。

圖 1 圖 2

圖 3 圖4
