實驗6 DNS 服務器的配置和使用

一、實訓目的：

1. 了解域名的概念；

2. 理解因特網域名的結構，

3. 不同類型域名服務器的作用，

4. 掌握域名解析的過程；

7. 掌握如何在Windows Server 2003配置DNS 服務。

二、實訓環境：

1. DNS 服務器：運行Windows Server 2003操作系統的PC 機一臺；

2. 上網計算機，若干臺，運行Windows XP操作系統；

3. 每臺計算機都和校園網相連。

DNS 服務器配置實訓環境如圖6.1所示。

上網計算機 DNS 服務器

圖6. 1 DNS服務器配置環境圖

三、實訓任務

根據圖6. 2所示，配置Windows Server 2003下DNS 服務管理如圖6.2所示的陰影部分。

cn

??? hk

圖6. 2

任務要求如下：

1. DNS服務器端：

在一臺計算機上安裝Windows Server 2003，設置IP 地址為10.8.10.200，子網掩碼為255.255.255.0，設置主機域名與IP 地址的對應關系，host.xpc.edu.cn 對應10.8.10.250/24，郵件服務器mail.xpc.edu.cn 對應10.8.10.250，文件傳輸服務器ftp.xpc.edu.cn 對應10.8.10.250，host.dzx.xpc.edu.cn 對應10.8.10.251，設置host.xpc.edu.cn 別名為www.xpc.edu.cn 和ftp.xpc.edu.cn ，設置host.dzx.xpc.edu.cn 別名為www.dzx.xpc.edu.cn 。設置轉發器為202.99. 160.68。

2. 客戶端：

設置上網計算機的DNS 服務器為10.8.10.200，

（1）啟用客戶端計算機的IE ，訪問校園網主頁服務器www.xpc.edu.cn 、www.dzx.xpc.edu.cn ，并訪問Internet 。

（2）在DOS 環境下，通過“Ping 域名”命令可與將域名解析為IP 地址。試用Ping 解析www.sina.com.cn 、www.263.net 、www.yahoo.com.cn 、www.xpc.edu.cn 、mail.xpc.edu.cn 、www.dzx.xpc.edu.cn 、www.Sohu.com 等主機對應的IP 地址。

（3）通過NSlookup 來驗證配置的正確性

四、實訓操作實踐與步驟 （一）安裝DNS 服務器

如果在“開始→程序→管理工具”選項中找不到“DNS ”選項，就需要自行安裝DNS 服務器。

1. 執行“開始→設置→控制面板→添加／刪除程序→添加／刪除Windows 組件”命令，彈出“Windows 組件”對話框，勾選 “網絡服務”復選框，單擊“詳細信息”按鈕，在彈出的“網絡服務”對話框中，選中“域名系統”復選框，然后單擊“確定”按鈕。

2. 單擊“下一步”按鈕，Windows 組件向?qū)?huì)完成DNS 服務的安裝。并從Windows Server

2003安裝光盤中復制所需文件。

3．重新啟動計算機，完成DHCP 服務安裝。安裝完畢后在管理工具中多了一個“DDNS ”選項。

（二）DNS 服務器的設置

圖6.

3

1. 啟動Windows Server 2003服務器，執行“開始→程序→管理工具→DNS ”選項。進行DNS 管理與配置界面。

2. 在DNS 管理與配置窗口中加入需要管理和配置的域名服務器。用鼠標右擊“樹”區域的“DNS ”選項，在彈出的菜單中選擇“連接到DNS 服務器”選項，彈出“連接到DNS 服務器”對話框，如圖6.3所示。Windows Server 2003中的DNS 管理程序既可以管理和配置本地的域名服務，也可以管理和配置網絡中其他主機的DNS 。選擇“這臺計算機”，單擊“確定”按鈕，系統將把這臺計算機（計算機名為xxzx-chujl ）加入到DNS 樹中，如圖圖6. 4

6.4所示。這是就在該計算機上建立一個數據庫，用于存儲授權區域的域名信息。

3. 在“xxzx-chujl ”下包括“事件查看器”、“正向查找區域”、“反向查找區域”等三個選項。

（三）區域的建立

1. 建立主要區域

DNS 客戶端所提出的DNS 查找請求，大部分是屬于正向的查找（Forward lookup），也就是從主機名稱來查找IP 地址。建立步驟如下：

（1）選擇“開始→程序→管理工具→DNS ”，然后選擇“DNS 服務器”并右擊“正向查找區域”選項，在彈出的菜單中選擇“新建區域”選項，啟動“歡迎使用新建區域”向?qū)?。單擊“下一步”，彈出“區域類型”對話框，如圖6. 5所示。

② 選擇“主要區域”選項，單擊“下一步”，彈出“區域名稱”對話框，如圖6. 6所示。在“區域名稱”文本框中輸入?yún)^(qū)域名“xpc.edu.cn

”。注意只輸入到次階域，而不是連

同子域和主機名稱都一起輸入。

圖

6.5

③ 單擊“下一步”，彈出“區域文件”對話框，如圖6. 7所示。在 “創建新文件，文件名為”文本框中自動輸入了以域名為文件名的DNS 文件。該文件的默認文件名為xpc.edu.cn.dns （區域名 .dns），它被保存在文件夾winntsystem32dns中。如果要使用區域內已有的區域文件，可先選擇“使用此現存文件”一項，然后將該現存的文件復制到winntsystem32dns文件夾中。

④ 單擊“下一步”按鈕，彈出“動態更新”對話框，如圖6. 8所示。選擇“允許非安全和安全動態更新”選項表示任何客戶端接受資源記錄的動態更新，該設置存在安全隱患。選擇“不允許動態更新”選項，表示不接受資源記錄的動態更新，更新記錄必須手動。

圖

⑤ 單擊“下一步”，單擊“完成”按鈕。新區域“xpc.edu.cn ”添加到DNS 管理窗口。

2. 在主要區域內新建資源記錄

DNS 服務器支持相當多的不同類型的資源記錄，在此學習如何將幾個比較常用的資源記錄新建到區域內。

（1）新建一項主機記錄

將主機名稱與IP 地址（也就是資源記錄類型為A 的記錄）新建到DNS 服務器內的區域后，就可以讓DNS 服務器提供這臺主機的IP 地址給客戶端。

圖6.

9

① 用鼠標右擊欲新增加記錄的區域名，如xpc.edu.cn ，在彈出的菜單中選擇“新建主機”選項。彈出“新建主機”對話框，如圖6. 9所示。

圖

② 在“名稱”欄上填寫新增主機記錄的名稱，但不需要填上整個域名，如要新增host 名稱，只要填上host 即可而不是填上host.xpc. edu.cn。在“IP 地址”欄中填入欲新建名稱的實際IP 地址，如10.8.10.250。如果IP 地址與DNS 服務器在同一個子網掩碼下，并且有反向查找區域，則可以選擇“創建相關的指針（PTR ）記錄”，這樣會在反向查找區域自動添加一筆搜索記錄。單擊“添加主機”按鈕，該主機的名字、對象類型及IP 地址就顯示在DNS 管理窗口中。如圖6. 10所示。

可以重復以上步驟，以便將多臺主機的信息輸入到此區域內。

（2）新建一項主機別名

如果想要讓一臺主機擁有多個主機名稱時，可以為該主機設置別名，例如，一臺主機host.xpc.edu.cn 當作Web 服務器時為www.xpc.edu.cn ，而當作ftp 服務器時為ftp.xpc.edu.cn ，但這都是同一IP 地址的主機。

圖

用鼠標右擊欲新建立別名主機的區域名，如xpc.edu.cn ，在彈出的菜單中選擇“新建別名”選項。彈出“新建資源記錄”對話框，如圖6. 11所示，在“別名”文本框中輸入主頁服務器的名字“www ”，然后輸入目標主機的完全合格的域名host.xpc.edu.cn （也可以

圖

通過單擊“瀏覽”按鈕進行選擇），單擊“確定”按鈕完成別名配置。同樣創建別名ftp 。如圖6.12所示為完成后的畫面，它表示host.xpc.edu.cn 的別名是www.xpc.edu.cn 和ftp.xpc.edu.cn. 。

（3）新建一項郵件交換器（MX ）

MX 記錄著負責域郵件傳送的交換服務器。

右擊DNS 樹中的區域名“xpc.edu.cn ”，在彈出的菜單中選擇“新建郵件交換器”選項。彈出“新建資源記錄”對話框，如圖6. 13所示，在該對話框中，在“主機或子域”框中輸入郵件服務器的名字mail ，然后在“郵件服務器的完全合格的域名”框中輸入郵件服務器的安全合格的域名 “host.xpc.edu.cn ”（也可以通過單擊“瀏覽”按鈕進行選擇）和優先級，單擊“確定”按鈕，郵件服務器的名字、對象類型及指向的主機就顯示在DNS 管理窗口中。

◆ 主機或子域：若輸入mail ，則表示是在設置mail.xpc.edu.cn 域的郵件交換服務器；若未輸入，則以“父域（parent domain）”為其負責的域，比如如圖6.13中域xpc.edu.cn 。

◆ 郵件服務器的完全合格的域名（FQDN ）：輸入負責上述域郵件傳送工作的郵件服務器的完整主機名稱（FQDN ），這臺主機必須有一項類型為A 的資源記錄，以便得知其

IP

地址。

圖

郵件服務器優先級：如果此域中有多臺郵件交換服務器，則可以建立多個MX 資源記錄，并通過此處來設置其優先級，數字較低的優先級較高（0最高）。也就是說，當其他的郵件交換服務器欲傳送郵件到此域的郵件交換服務器時，單擊“確定”按鈕，郵件服務器的名字、對象類型及指向的主機就顯示在DNS 管理窗口中。

3. 建立反向區域

建立反向查找區域后可以讓DNS 客戶端使用IP 地址來查詢主機名稱。反向區域并不是必須的，可以在需要時創建。在Windows Server 2003中DNS 分布式數據庫是以名稱為索引而非以IP 地址為索引。反向區域的前半部分是網絡ID （network ID ）的反向書寫，而后半部分必須是.inaddr.arpa 。例如，要查詢網絡ID 為10.8.10.250的主機，則其反向區域前半部分的網絡ID 為10.8.10，后半部分是.in-addr.arpa ，區域文件為10.8.10.in-addr.arpa.dns 。

（1）建立反向區域

① 建立一個反向查找區域與建立正向查找區域一樣，用鼠標右鍵點擊“反向查找區域”選項，在彈出的菜單中選擇“新建區域”選項，彈出“新建區域向?qū)А睂?duì)話框，單擊“下一步”，彈出“區域類型”對話框，選擇“主要區域”選項，單擊“下一步”，彈出“反向查找區域名稱”對話框，如圖6. 14所示，在“網絡ID ”文本框中輸入正常的地址（如10.8.10. ），這時會自動在反向查找區域名稱中顯示10.8.10.in-addr.arpa 。

② 單擊“下一步”按鈕，彈出“區域文件”對話框，在 “新文件”文本框中自動輸入了以反向查找區域名為文件名的DNS 文件，10.8.10.in-addr.arpa.dns 。

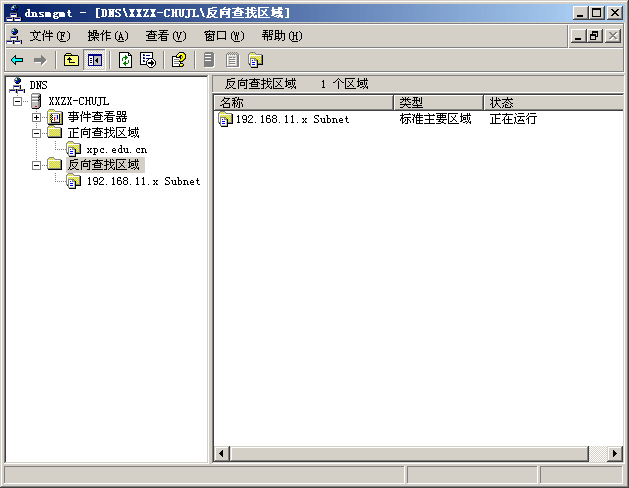

③ 單擊“下一步”，選擇“不允許動態更新”選項，單擊“下一步”，單擊“完成”，完成設置。反向查找區域自動添加在DNS 管理窗口中。如圖6. 15所示。

圖

（2）在反向區域內建立記錄

在反向區域建立記錄有兩種方法，以便為DNS 客戶端提供反向查找的服務。

圖

① 在圖6.15中右擊反向查找區域，然后選擇“新增指針”選項。彈出“新建資源記錄”對話框，如圖6. 16所示。在“主機IP 號”中輸入主機的IP 地址的最后一組，如250，在“主機名”文本框中輸入指針指向的域名，如host.xpc.edu.cn ，也可以通過“瀏覽”按鈕去查找。

② 在正向區域建立主機記錄時，可以順便在反向區域內建立一項反向記錄，在圖6.9中，勾選“創建相關的指針（PTR ）記錄”選項即可。但在選擇此選項時，相對應的反向查找區域必須已經存在，例如反向區域10.8.10.x subnet必須已經存在。

4. 子域

如果DNS 服務器所管轄的區域?yàn)閤pc.edu.cn ，而且在此區域之下還有數個子域，例如dzx.xpc.edu.cn ，將子域內的記錄建立到DNS 服務器的方法有以下兩種：

◆ 可以直接在xpc.edu.cn 區域之下建立子域，然后將此子域內的主機記錄輸入到此子

域內，這些記錄還是存儲在這臺DNS 服務器內。

◆ 可以將子域內的記錄委派給其他的DNS 服務器來管理，也就是此子域內的所有記

錄都是存儲在被委派的DNS 服務器內。

（1）建立子域及其記錄

為了管理圖6. 2中的dzx 節點，需要在“xpc.edu.cn ”之下再建立一個子域。

圖

① 右擊DNS 樹中“xpc.edu.cn ”，在彈出的菜單中執行“新建域”命令，彈出“新建域”對話框，如圖6. 17所示，在“鍵入新域名”文本框中輸入子域名“dzx ”，單擊“確定”按鈕，dzx 將顯示在區域“xpc.edu.cn ”之下。

圖

② 在dzx 子域中在新建主機記錄，右擊子域名dzx ，在彈出的菜單中選擇“新建主機”選項，彈出“新建主機”對話框，如圖6. 18所示，在“名稱”文本框中輸入新建主機的名稱，如host ，在“IP 地址”欄中填入欲新建名稱的實際IP 地址，如10.8.10.251。 單擊“添加主機”按鈕，該主機的名字、對象類型及IP 地址就顯示在DNS 管理窗口中。

圖

③ 在dzx 子域中在新建別名，右擊子域名dzx ，在彈出的菜單中選擇“新建別名”選項。彈出“新建資源記錄”對話框，如圖6.19所示，在“別名”文本框中輸入主頁服務器的名字“www ”，然后輸入目標主機的完全合格的域名host.dzx.xpc.edu.cn （也可以通過單擊“瀏覽”按鈕進行選擇），單擊“確定”按鈕完成別名配置。如圖6.20所示為完成后的畫面。

（四）域的設置

通過右擊區域選擇“屬性”選項，可以更改區域的向關設置，主要有：

1. 更改區域類型與區域文件名稱

右擊DNS 服務器的xpc.edu.cn 區域，選擇“屬性”選項，彈出“xpc.edu.cn 屬性”對話框，選擇“常規”標簽，單擊“更改”可以更改區域類型，在“區域文件名”欄中可以更改

圖

區域文件名稱。如圖6.21所示。

2. SOA與區域復制
