VMware vSphere 5 實驗手冊

一、 實驗平臺拓?fù)鋱D

二、 實驗配置說明

#：為組號，X ：服務器序號

ESXi Server(ESX5.0):172.28.23#. X 1，172.28.23#. X 2 user name ： root

password ：p@ssw0rd

VC Server(win2003x64):172.28.23#.X3

Host name : vCenter#.ybvm X .local

user name ：administrator

password ：p@ssw0rd

DC 域控制器ip ：172.28.23#.23X

1

VM 虛擬機主機ip 地址范圍：172.28.23#.105 – 200 /16

2

實驗 一: 安裝VMware vSphere 圖形化用戶界面

一. 實驗配置信息

安裝軟件位置： 文件服務器LabFile 文件夾

安裝語言 ： English 或簡體中文

二. 實驗配置步驟

1. 從文件服務器下載labfileVIM文件夾下的文件

VMware-VIMSetup-all-5.0.0-639890.iso 到本地客戶端，并將它加載到你本地客戶端的虛擬光驅中。

2. 雙擊虛擬光驅，打開VIM 安裝向?qū)А＿x擇VMware 產品安裝程序的vSphere Client選項，單擊安裝按鈕

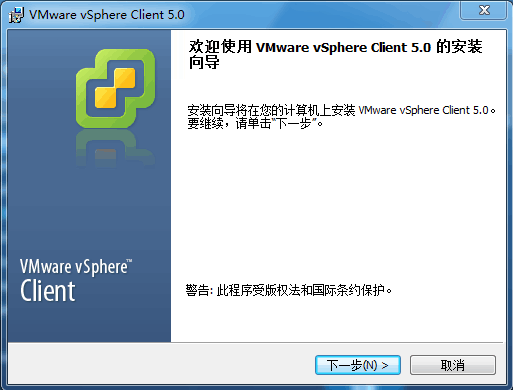

3. 打開安裝向?qū)?，單擊下一?/p>

3

4. 在最終用戶專利協議窗口，單擊下一步

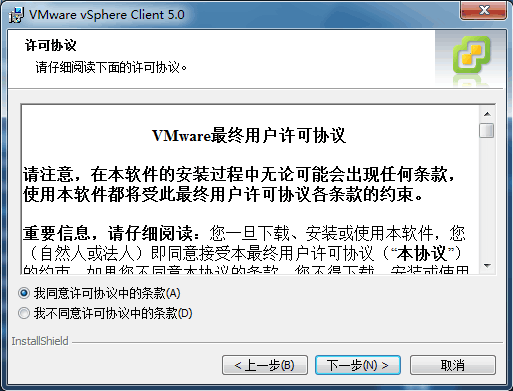

5. 接受許可協議

4

6. 輸入客戶信息

7. 指定安裝文件路徑，單擊下一步

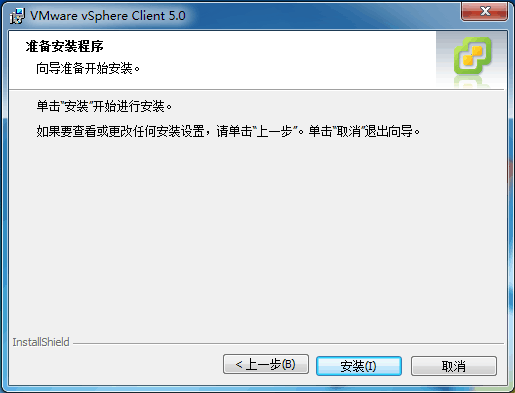

8. 單擊安裝按鈕，安裝vSphere client組件

9. 單擊完成按鈕，完成在本地客戶端的安裝任務

5

6

實驗 二: 安裝并配置VMware ESXi

一. 實驗配置信息

安裝軟件位置： 文件服務器LabFileVMvisor文件夾

安裝語言 ： English 或簡體中文

ESXi Server(ESX5.0):172.28.23#. X 1，172.28.23#. X 2

登錄172.28.250.252重新安裝ESXi

重新安裝ESXi 主機登錄用戶名：student X ，密碼:p@ssw0rd

ESXi 主機名 ： esxi-X .ybvm.test

ESXi 主機登錄用戶名： root

ESXi 主機登錄密碼 ： p@ssw0rd

VMkernel 默認網關：172.28.255.254

二. 實驗配置步驟:

任務1：安裝VMware ESXi

1 將 ESXi 安裝程序 CD/DVD 插入 CD/DVD-ROM 驅動器，或連接安裝程序 USB 閃存驅動器并重新啟動計

算機。

2 將 BIOS 設置為從 CD-ROM 設備或 USB 閃存驅動器引導。

有關更改引導順序的信息，請參見硬件供應商文檔。

3 在“選擇磁盤”頁面中，選擇要在其上安裝 ESXi 的驅動器，然后按 Enter。

按 F1 可獲取所選磁盤的相關信息。

注意 選擇磁盤時，請勿依賴于列表中的磁盤順序。磁盤順序由 BIOS 確定，并可能順序不當。連續添加、

移除驅動器的系統可能會出現這種問題。

如果選擇的磁盤包含數據，則顯示“確認磁盤選擇”頁面。

如果在具有之前的 ESXi 或 ESX 安裝或 VMFS 數據存儲的光盤上安裝，該安裝程序可提供多個選擇。

重要事項 如果升級或遷移現有 ESX/ESXi 安裝，請參見 vSphere 升級文檔。vSphere 安裝和設置文檔中的

說明適用于 ESXi 的全新安裝。

4 選擇主機的鍵盤類型。

安裝后可在直接控制臺中更改鍵盤類型。

5 輸入主機的根密碼。

可以將密碼留空，但為了確保第一次引導系統時的安全性，請輸入密碼。安裝后可在直接控制臺中更改密碼。

6 按 F11 開始安裝。

7 安裝完成后，取出安裝 CD、DVD 或 USB 閃存驅動器。

8 按 Enter 重新引導主機。

如果執行新的安裝，或選擇覆蓋現有 VMFS 數據存儲，則在重新引導操作過程中，會在主機磁盤上創建

VFAT 暫存分區和 VMFS 分區。

9 將第一引導設備設置為在步驟 3 中安裝 ESXi 的驅動器。

任務2：使用DCUI 配置VMware ESXi

7

可以在直接控制臺執行的主要操作包括：

? 配置主機

? 設置管理訪問

? 故障排除

A. 直接控制臺中的導航操作

操作鍵

查看和更改配置:F2

將用戶界面更改為高對比度模式:F4

關機或重啟主機:F12

在字段間移動所選內容:箭頭鍵

選擇菜單項:Enter

切換值:空格鍵

確認敏感命令，如重置配置默認值:F11

保存并退出:Enter

退出但不保存更改:Esc

退出系統日志:q

B. 設置管理員帳戶的密碼

可以使用直接控制臺設置管理員帳戶 (root) 的密碼。

1 在直接控制臺中，選擇配置密碼。

2 （可選） 如果已設置密碼，請?jiān)谂f密碼行中鍵入該密碼，然后按 Enter。

3 在新密碼行中鍵入一個新密碼，然后按 Enter。

4 重新鍵入新的密碼，并按 Enter。

vSphere 安裝和設置

C. 通過直接控制臺配置 IP 設置

如果可通過物理方式訪問主機或者可以遠程訪問直接控制臺，即可使用直接控制臺來配置 IP 地址、子網掩碼和

默認網關。

步驟

1 選擇配置管理網絡并按 Enter。

2 選擇 IP 配置并按 Enter。

3 選擇設置靜態 IP 地址和網絡配置。

4 輸入 IP 地址、子網掩碼和默認網關，然后按 Enter。

D. 測試管理網絡

可以使用直接控制臺執行簡單的網絡連接測試。

直接控制臺執行以下測試。

? Ping 默認網關

? Ping 主 DNS 名稱服務器

? Ping 輔助 DNS 名稱服務器

? 解析配置的主機名稱

8

步驟

1 在直接控制臺中，選擇測試管理網絡并按 Enter。

2 按 Enter 開始測試

任務3：使用vSphere Client配置VMware ESXi

A. ESXi 自動配置

首次打開 ESXi 主機或重置默認配置后，主機將進入自動配置階段。此階段以默認設置配置系統網絡和存儲設備。

默認情況下，動態主機配置協議 (DHCP) 會對 IP 進行配置，然后系統會將所有可見空白內部磁盤格式化為虛擬機文件系統 (VMFS) 以便將虛擬機存儲在磁盤上。

B. 　通過 vSphere Client 配置 DNS 設置

如果無法通過物理方式訪問主機，可以使用 vSphere Client 配置 DNS 信息。

步驟

1 在清單中選擇主機。

章 7 設置 ESXi

VMware, Inc. 131

2 選擇配置選項卡并單擊網絡。

3 單擊虛擬交換機 vSwitch0 旁的屬性。

4 選擇管理網絡，然后單擊編輯。

5 在常規選項卡上，單擊使用以下 IP 設置。

6 單擊“VMkernel 默認網關”旁的編輯。

7 在 DNS 配置選項卡上，輸入靜態主要服務器、備用服務器、主機名及 DNS 后綴，并單擊確定。

C. 配置 DNS 和路由信息

如果可以通過物理方式訪問主機，即可使用直接控制臺配置 DNS 信息。默認情況下，DHCP 獲取 DNS 的后綴。

步驟

1 在直接控制臺中，選擇配置管理網絡。

2 選擇自定義 DNS 后綴并按 Enter。

3 輸入新的 DNS 后綴。

D. 將ESXi 主機配置為NTP 客戶端

9
