淺談NAT server向外發布的服務器在內網通過域名/公網IP 訪問的解決辦法

許茂生 FW0053

【問題描述】

前兩天剛看到二線兄弟寫的一篇案例“DMZ 區域服務器的NAT 應用”，正好處理辦事處一個客戶問題時碰到，客戶組網其實很簡單，內網通過三層交換機連到出口路由器再做NAT 上網，交換機起三層，接了WWW 服務器通過靜態NAT 向外發布。外網訪問WWW 服務器沒有任何問題，問題出在內網對這幾臺服務器的訪問，由于WWW 服務器上很多的超鏈接或者搜索結果是通過WWW 的公網IP 鏈接的，所以客戶要求內網必須支持通過域名和公網IP 訪問www 服務器。

到了現場參照案例在內網口也做了NA T 轉換（將外網口下的nat server照著配一遍），不行，通過公網IP 訪問不了，IE 狀態欄顯示已找到地址，然后就停在 “正在連接….”狀態，不解。于是參照操作手冊把NAT dns －map 配上，這時客戶說通過域名能訪問了，但公網IP 還是不行. 于是咨詢二線專家，答曰：dns －map 只解決內網通過域名訪問問題，公網ip 訪問仍不行?。?！ Oh my god！

第二日問題還是被兄弟圓滿解決了，回頭細細想了下，此類應用應該不少，弟兄們難免回再碰到，于是總結了一下

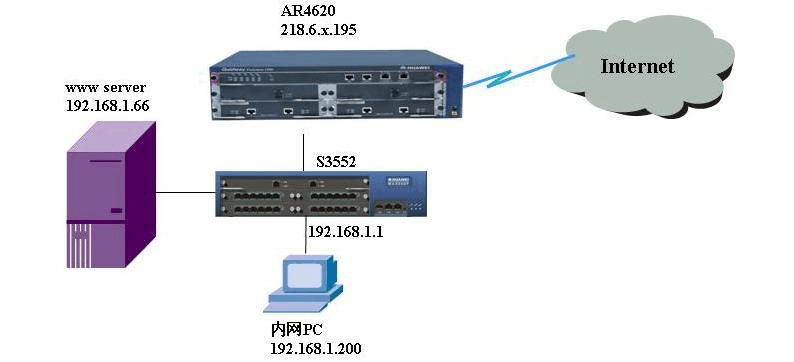

【組網拓?fù)洹?/p>

【相關配置】

AR4620：

nat dns-map cjy.swpu.edu.cn 218.6.x.195 80 tcp（可選）

#

interface Ethernet0/0/0

ip address 218.6.x.195 255.255.255.0

nat outbound 2000

nat server protocol tcp global 218.6.x.195 www inside 192.168.1.66 www

nat server protocol tcp global 218.6.x.195 ftp inside 192.168.1.66 ftp

nat server protocol tcp global 218.6.x.195 7777 inside 192.168.1.67 7777

nat server protocol tcp global 218.6.x.195 7778 inside 192.168.1.67 7778

nat server protocol tcp global 218.6.x.195 7775 inside 192.168.1.68 7775

nat server protocol tcp global 218.6.x.195 7776 inside 192.168.1.68 7776

nat server protocol udp global 218.6.x.195 80 inside 192.168.1.66 80

nat server protocol udp global 218.6.x.195 21 inside 192.168.1.66 21

nat server protocol udp global 218.6.x.195 7777 inside 192.168.1.67 7777

nat server protocol udp global 218.6.x.195 7778 inside 192.168.1.67 7778

nat server protocol udp global 218.6.x.195 7775 inside 192.168.1.68 7775

nat server protocol udp global 218.6.x.195 7776 inside 192.168.1.68 7776

#

interface Ethernet0/0/1

ip address 192.168.5.2 255.255.255.252

#

interface Ethernet1/0/0

ip address 192.168.1.1 255.255.255.0

nat server protocol tcp global 218.6.x.195 www inside 192.168.1.66 www

nat server protocol tcp global 218.6.x.195 7777 inside 192.168.1.67 7777

nat server protocol tcp global 218.6.x.195 7778 inside 192.168.1.67 7778

nat server protocol tcp global 218.6.x.195 7775 inside 192.168.1.68 7775

nat server protocol tcp global 2186.x.195 7776 inside 192.168.1.68 7776

nat server protocol udp global 218.6.x.195 7777 inside 192.168.1.67 7777

nat server protocol udp global 218.6.x.195 7778 inside 192.168.1.67 7778

nat server protocol udp global 218.6.x.195 7775 inside 192.168.1.68 7775

nat server protocol udp global 218.6.x.195 7776 inside 192.168.1.68 7776

nat server protocol udp global 218.6.x.195 80 inside 192.168.1.66 80

#

interface Ethernet1/0/1

#

ip route-static 0.0.0.0 0.0.0.0 218.6.244.1 preference 60

ip route-static 192.168.2.0 255.255.255.0 192.168.5.1preference 60

ip route-static 192.168.3.0 255.255.255.0 192.168.5.1 preference 60

ip route-static 192.168.4.0 255.255.255.0 192.168.5.1 preference 60

#

S3552：

192.168.2.1/3.1/4.1/5.1這些VLAN 網關地址都在S3552上。S3552缺省路由往192.168.5.2 192.168.1.x 網段所在Vlan10不配置interface vlan地址。

192.168.1.x 網段的網關是AR46的192.168.1.1

【解決方案】

解決方案其實還是跟二線兄弟的案例一樣，只是要在出口設備上（AR4620）上單獨劃一口

作為內網WWW 服務器所在網段的網關，也就是說192.168.1.x 這個網段的三層終結必須在路由器上而不是三層交換機（S3552）上。

為什么呢？

看看下面兩張圖大家就明白了

問題未解決時的內網與www 會話連接圖：

就內網PC 而言，192.168.1.200只看見第1和第4步，這是一個典型的TCP 三次握手，正是由于訪問WWW 服務器的返回包TCP syn ＋ack 報文被三層交換機直接路由到內網PC ，沒有經過AR4620的NAT 轉換，導致內網PC 認為這是一次非法的TCP 會話（syn ＋ack 的源地址無法對應初始syn 包的目標地址），將拆掉這個TCP 半連接。所以瀏覽器提示DNS 解析成功，地址已找到后就停住了…..

下面是改造后的連接圖：

內網PC 檢查1，6均符合握手規則，再發出tcp syn ack完成3次握手后，TCP 連接正常建立。此時公網IP 和域名都可以訪問WWW 了。

此問題可以類推到所有我司出口網關設備，比如secpath 防火墻。再想一下，有沒有其他解決方案呢：

方案1：交換機不起三層，所有內網網關都在出口路由器上。

方案2：如果內網交換機(或者其他三層設備) 支持NAT ，在此設備出口上做對www 服務器的nat server轉換。

大家可以想想為什么上面方案可行，還有其他辦法嗎？？？
