潮流計算實驗

PSASP 潮流計算一、實驗?zāi)康睦斫怆娏ο到y(tǒng)分析中潮流計算的相關概念,掌握用PSASP 軟件對系統潮流進行計算的過程。學會在文本方式下和圖形方式下的對潮流計算結果進行分析。二、預習要求復習《電力系統分

PSASP 潮流計算

一、實驗?zāi)康?/p>

理解電力系統分析中潮流計算的相關概念,掌握用PSASP 軟件對系統潮流進行計算的過程。學會在文本方式下和圖形方式下的對潮流計算結果進行分析。

二、預習要求

復習《電力系統分析》中有關潮流計算的內容,了解有關潮流計算的功能,理解常用潮流計算方法,了解PQ 、PV 和V θ(平衡節點,在PSASP 中稱為Slack 節點)的設置。

三、實驗內容

(一) PSASP 潮流計算概述

潮流計算是根據給定的電網結構、參數和發電機、負荷等元件的運行條件,確定電力系統各部分穩態運行狀態參數的計算。通常給定的運行條件有系統中各電源和負荷點的功率、樞紐點電壓、平衡點的電壓和相位角。待求的運行狀態參量包括電網各母線節點的電壓幅值和相角,以及各支路的功率分布、網絡的功率損耗等。

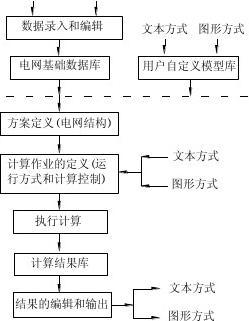

PSASP 潮流計算的流程和結構如下圖所示:

文本方式圖形方式

各種計算公共部分

潮流計算

1

,

以一個圖所示9節點系統為例,計算其在常規、規劃兩種運行方式下的潮流。規劃運行方式即在常規運行方式下,其中接于一條母線(STNB-230)處的負荷增加,對原有電網進行改造后的運行方式,具體方法為:在母線GEN3-230和STNB-230之間增加一回輸電線,增加發電機3的出力及其出口變壓器的容量,新增或改造的元件如下圖虛線所示。

(二) 數據準備

1. 指定數據目錄及基準容量

雙擊PSASP 圖標,彈出PSASP 封面后,按任意鍵,即進入PSASP 主畫面: 2

,

在該畫面中,要完成的工作如下: (1) 指定數據目錄

第一次可通過“創建數據目錄” 按鈕,建立新目錄,如:C:CLJS。以后可通過“選擇數據目錄”按鈕,選擇該目錄。 (2) 給定系統基準容量

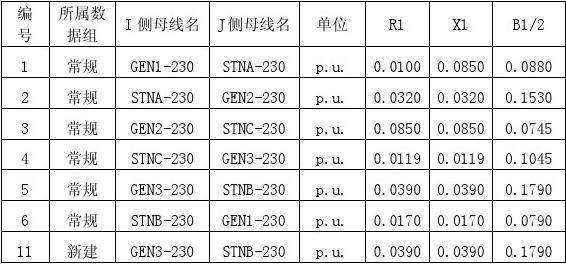

系統基準容量項中,鍵入該系統基準容量,如100MVA 。建立了數據之后,該數不要輕易改動。 2. 錄入系統潮流計算數據 基礎數據(系統參數) 如下:

3

,

4

,

(6) 區域數據

在PSASP 主畫面中,點擊“圖形支持環境”按鈕,進入圖形支持環境,再點擊“編輯模式”按鈕,即進入系統單線圖編輯窗口,分別錄入系統母線、交流線、變壓器、發電機和負荷的數據,以下以變壓器為例:

注意:變壓器是發I 側為標準側, I、J 側互換后,變壓器的等效π型等值電路不同,故其I 、J 側不能互換。

5

,

(三) 潮流計算基礎方案的定義

在做電力系統分析計算之前,PSASP 要求首先確定潮流計算的基礎方案,即定義待計算電網的規模、結構和運行方式,以便從已建立的電網基礎數據庫中抽

在文本環境窗口中點擊“計算”下拉菜單中的“方案定義”或在圖形支持的運行模式窗口中點擊“作業”下拉菜單中的“方案定義”,彈出方案定義窗口。

當鍵入新的方案名時,“已選項”框中沒有內容,可從窗口下部左側候選的數據組中加以選擇。在“已選項”框中可以刪除已選的數據組和改變其次序?!耙堰x項”框中的最終內容和次序,即是新定義的方案內容。

(四) 潮流計算作業的定義和執行

潮流計算的基礎方案給出了待計算電網的網絡結構、參數和各節點發電、負荷等基本數據,再配以不同的計算控制信息(包括發電、負荷的按比例修改等) , 6

,

在文本和圖形環境下均可以定義不同的潮流計算作業,每一作業需給定一個作業號。

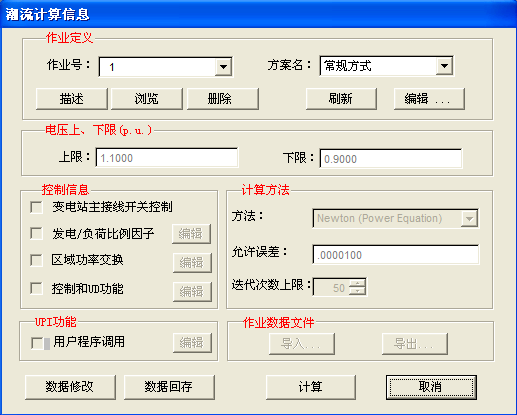

潮流作業的定義時要給定潮流作業號,選擇該作業所對應的方案、給定電壓的上下限、選擇潮流計算的方法等。

點擊作業頁上的“刷新”按鈕,按作業定義從基礎數據庫中重新抽取數據,以刷新該潮流作業計算數據;點擊“刪除”按鈕,可刪除該潮流作業;點擊“編輯... ”按鈕,激活以下的數據欄,可進一步給出該潮流作業所包含的其它內容。

計算方法數據欄要選擇計算方法及給定迭代時允許誤差及迭代次數上限,在PSASP 時,提供了5種計算方法:① PQ分解法;② 牛頓法(功率式) ;③ 最佳乘子法;④ 牛頓法(電流式) ;⑤ PQ-牛頓法(功率式) ,在計算時可根據實際系統特性選擇合適的算法。

數據修改:當選擇或定義了一個作業之后,便生成了該作業的計算數據??梢詢H對計算數據進行調整和修改,而不影響基礎數據。潮流計算的作業計算數據包括交流線、變壓器、發電機、負荷和直流線的數據(參見作業數據的調整和修改) 。數據回存:使用“數據回存”功能,可將計算數據所做的修改存回到基礎 7

,

數據中。

定義好潮流作業后,點擊“計算”按鈕,執行定義好的作業的潮流計算,在計算過程窗口中顯示迭代過程。關閉該窗口,返回潮流計算信息窗口。

(五) 結果輸出

一個潮流作業成功執行(指收斂) 后,結果保存在潮流計算結果庫中,查看時,可根據需要做進一步的編輯,在輸出形式上有報表、圖示和曲線等。

1.報表輸出

在文本支持窗口中,點擊“結果|潮流”,彈出:

再點擊“報表輸出”按鈕,進入:

設置輸出基本信息,選擇輸出范圍,輸出方式,選中對象,選擇變量,點擊“輸出”按鈕,所得報表如下:

8

,

2.圖示化輸出

在文本支持窗口中,點擊“結果|潮流|圖示化輸出”,彈出:

(1) 母線支路圖示化

在圖示化選擇窗口中,選中“母線支路圖示化”,點擊“確定”按鈕,彈出母線支路選擇窗口,在這窗口中設置基本信息,在對象中選擇“母線”,再在母線信息欄中選定一個母線:1,點擊“確定”按鈕退出后,即顯示該母線結果圖如下:

9

,

(2) 區域圖示化

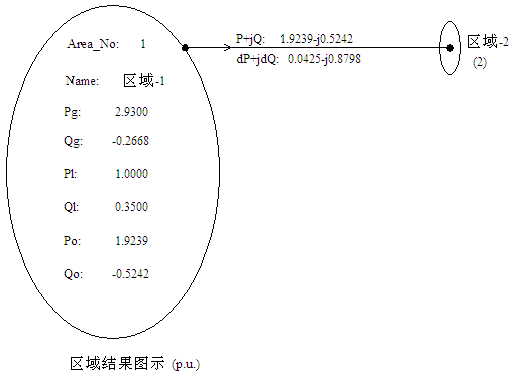

在圖示化選擇窗口中,選中“區域圖示化”,點擊“確定”按鈕,彈出區域選擇窗口,設置基本信息,選擇區域1,點擊“確定”按鈕退出后,即顯示該區域結果圖如下:

3.圖形支持環境結果顯示

在圖形支持環境的運行模式下,選取菜單“視圖|潮流結果”或都點擊工具條“瀏覽結果”按鈕,彈出作業選擇窗口,選擇某一曾經計算過的作業號后,點

10
