實驗十二 虛擬機上DHCP 服務器的配置與驗證

一、實驗?zāi)康?/p>

1. 了解DHCP 的基本概念和服務器的新特性

2. 掌握DHCP 服務器的安裝與配置

3. 掌握DHCP 的運行方式

4. 掌握DHCP 客戶機的設置

5. 掌握ipconfig/all 、ipconfig/release 、ipconfig/renew等命令的使用

二、實驗相關理論

DHCP 動態主機配置協議服務器的配置與管理

DHCP （Dynamic Host Configuration Protocol）動態主機配置協議服務器的主要作用是對IP 地址進行集中管理和配置，即子網中的所有IP 地址及相關配置參數都存儲在DHCP 服務器的數據庫中。當客戶機初次訪問網絡時，DHCP 服務器會自動為其分配IP 地址、子網掩碼、首先DNS 服務器地址和默認的網關參數，以實現IP 地址動態分配，解決IP 地址不足和TCP/IP配置麻煩。當客戶機在不同的子網之間移動時，原有的IP 地址及相關的配置信息將不再合法，客戶機在重新啟動時就會被重新分配IP 地址及相關配置參數。

在沒有DHCP 服務的網絡中，網絡管理員必須采用手動分配的方式對每臺客戶機進行配置，此時的IP 位靜態分配的，需要網絡管理員記錄哪些IP 地址可以使用，哪些地址已經使用，當網絡中的客戶機變動時，就需要變動這些記錄如果網絡管理員未能及時更新這些記錄就會過期，會導致某些IP 地址因無人使用而空閑。而DHCP 服務器可以及時將未使用的IP 地址自動回收。

動態分配IP 地址的好處就是可以解決IP 地址不夠用的問題。因?yàn)镮P 地址是動態分配的，而不是固定給某個客戶機使用的，所以，只要有空閑的IP 地址可用，DHCP 客戶機就可從DHCP 服務器取得IP 地址。當客戶機不需要使用此地址時，就有DHCP 服務器收回，并提供給其他的DHCP 客戶機使用。動態分配IP 地址的另一個好處是用戶不必自己設置IP 地址、DNS 服務器地址、網關地址等網絡屬性，也無需綁定IP 地址與MAC 地址，不存在盜用IP 地址問題，因此，可以減少管理員維護工作量，用戶也不必關心網絡地址個概念和配置。

三、實驗內容及詳細步驟：

1、在一臺裝有Windows XP 操作系統的電腦上下載并安裝虛擬機軟件VMware Workstation(虛擬機) V6.5.0.1。

2、啟動已經安裝好的虛擬機軟件，并在該虛擬機軟件上安裝一個Windows Server 2003 Enterprise Edition的操作系統。

3、啟動安裝好的Windows Server 2003的操作系統，并在上面詳細地配置一個DHCP 服務器：（如果本機上還沒有安裝DHCP 服務，則需要先安裝DHCP 服務）步驟如下：

3.1、固定Windows Server2003的IP 地址。按實驗的要求，做以下的設置，如圖1所示。IP 地址：192.168.1.1/24

子網掩碼：255.255.255.0

默認網關：192.168.1.1

首選DNS 服務器：192.168.1.1

圖1 Win2003 IP地址的固定

3.2、設置DHCP 服務

安裝DHCP 服務后，必須進行相應的設置。要為同一子網內的所有客戶端計算機自動分配IP 地址，首先創建一個IP 作用域，操作步驟如下。

⑴選擇“開始”→“所有程序” →“管理工具” →“DHCP”選項，打開“DHCP”窗口，如圖2所示。

圖2 “DHCP”窗口

⑵在左窗格中選擇DHCP 服務器，選擇“操作” →“新建作用域”選項，如圖3所示。

圖3 選擇“新建作用域”選項

⑶打開“新建作用域向?qū)А睂?duì)話框，單擊“下一步”按鈕，打開“作用域名”對話框。在“名稱”和“描述”

文本框中分別為該作用域鍵入一個名稱和描述性信息，如圖4所示。

圖4 輸入作用域名和描述性信息

⑷單擊“下一步”按鈕，打開“IP地址范圍”對話框，分別在“起始IP 地址”和“結束IP 地址”文本框中鍵入實驗要求的IP 地址范圍。如圖5。

圖5 確定IP 地址范圍和子網掩碼

⑸單擊“下一步”按鈕，顯示“添加排除”對話框，在其中指定需要排除的IP 地址或IP 地址范圍。如圖6所示。

圖6 確定排除地址

⑹單擊“下一步”按鈕，打開如圖7所示的“租約期限”對話框，其中要求指定這些IP 地址一次使用的期限。通?？刹慌渲?，如果這臺服務器為臨時用戶配置，則可在此限制這些IP 地址使用時間。如圖7。

圖7 設置“租約期限”

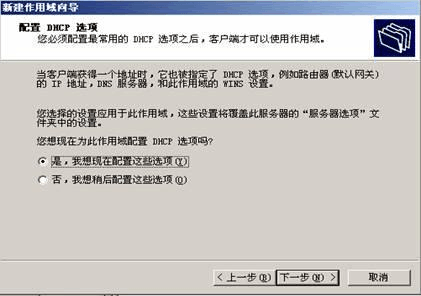

⑺單擊“下一步”按鈕，打開如圖8所示的“配置DHCP 選項”對話框，選擇“是，我想現在配置這些選項”單選按鈕。

圖8 設置“配置DHCP 選項”對話框

⑻單擊“下一步”按鈕，顯示“路由器（默認網關）”對話框，在其中輸入實驗要求為客戶機配置的路由器或網關IP 地址，如圖9所示。

圖8 設置路由器或網關IP 地址

⑼單擊“下一步”按鈕，顯示“域名稱和DNS 服務器”對話框?？筛鶕?jù)實際情況設置域名名稱，如圖10所示。

圖10 設置域名稱

⑽單擊“下一步”按鈕，顯示如圖11所示的“激活作用域”對話框。

圖11 “激活作用域”對話框

⑾單擊“下一步”按鈕，新建作用域，如圖12所示。

圖12 新建作用域

⑿單擊“完成”按鈕。則完成了在Windows Server2003中的DHCP 服務器的配置，如圖13所示。

圖13 配置后的“DHCP ”窗口

⒀全都設置好后，在Windows Server2003中使用ipconfig/all命令查看配置后的結果，如圖14所示。

圖14 在Win2003配置后的結果顯示

4、設置Windows XP客戶機的DHCP 進行驗證

安裝DHCP 服務并創建IP 作用域后，要使用DHCP 方式向客戶機分配IP 地址。

實驗中我以自己目前正在使用的Windows XP操作系統為客戶機說明如何配置DHCP 客戶端和驗證能否獲得在虛擬機中的Windows Server2003上配置的DHCP 服務器所分配的IP 地址。 ⑴在驗證之前先用ipconfig/all命令在查看目前XP 系統的配置情況，如圖15所示。

圖15 在XP 系統下配置前的網絡配置信息

⑵右擊桌面上的“網上鄰居”圖標，選擇快捷菜單中的“屬性”選項。如圖16所示。

圖16 “網上鄰居”的屬性

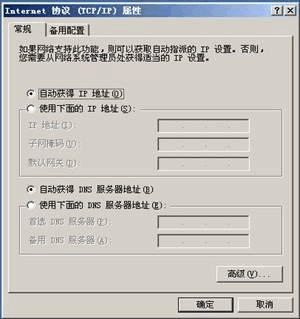

⑶打開“網絡連接”窗口，右擊“本地連接”圖標。選擇快捷菜單中的“屬性”選項。 ⑷打開“本地連接屬性”對話框，雙擊“Internet 協議（TCP/IP）”選項，顯示“Internet 協議（TCP/IP）屬性”對話框。選擇“自動獲得IP 地址”單選按鈕，選擇“自動獲得IP 地址”、“自動獲得DNS 服務器地址”如圖17所示。

圖17 Internet協議（TCP/IP）屬性

⑸使用ipconfig/release命令，將當前XP 系統的IP 地址釋放掉，如圖18所示。

圖18 釋放IP 地址

⑹使用ipconfig/renew命令，使當前系統重新獲取新的IP 地址，從圖19中可以看到本地連接2的IP 地址變成了192.168.1.7，是我們?cè)赪indows Server2003中所設置的IP 地址范圍，所以實驗驗證成功。
