附件：貿易收付匯核查系統（銀行版）網絡連通和系統訪問測試手冊1 文檔說明本文檔主要用于指導有進口核銷業務的外匯指定銀行與貿易收付匯核查系統（銀行版）（以下簡稱“核查系統（銀行版）”）進行網絡連通和系統

附件：

貿易收付匯核查系統（銀行版）網絡連通和

系統訪問測試手冊

1 文檔說明

本文檔主要用于指導有進口核銷業務的外匯指定銀行與貿易收付匯核查系統（銀行版）（以下簡稱“核查系統（銀行版）”）進行網絡連通和系統訪問測試，給出了網絡連通和系統訪問測試所必須的操作步驟，以確保各銀行的銀行網點能夠正常訪問核查系統銀行版。按照本手冊的操作說明進行了正確設置后，可以讓銀行在網絡層面確保對核查系統（銀行版）具有可訪問性，但并不保證銀行用戶可以正常使用核查系統（銀行版）的所有功能，若要能夠正確使用核查系統（銀行版）的功能，還需要進行瀏覽器安全設置和安裝Java 運行環境，具體的設置和安裝方法見國家外匯管理局應用服務平臺（以下簡稱“應用服務平臺”）登錄

1

界面中的“貿易收付匯核查系統（銀行版）用戶使用手冊”，銀行用戶能夠訪問國家外匯管理局應用服務平臺的登錄界面即可下載該手冊。

本文檔中不包括核查系統（銀行版）用戶管理和業務功能使用的具體操作說明，詳細的用戶操作手冊見《貿易收付匯核查系統（銀行版）用戶使用手冊》。

每家銀行應至少選擇一個網點按照如下步驟進行網絡連通和系統訪問測試操作：

一、各家銀行總行信息科技部門需要對銀行的網絡訪問策略進行必要的調整，為銀行內部各銀行網點的用戶開放訪問核查系統（銀行版）所必須的網絡端口。具體需要開通的網絡端口詳見

3.1章節。

二、在客戶端設置國家外匯管理局應用服務平臺和核查系統（銀行版）服務器的域名，以能夠使用域名訪問核查系統（銀行版）。域名配置方法詳見3.2章節。

三、為客戶端IE 瀏覽器進行可信站點，以確保銀行網點可以正常訪問應用服務平臺。具體設置方法詳見3.3章節。

四、銀行網點的管理員用戶登錄服務平臺銀行版，為核查系統（銀行版）創建業務操作員，并分配角色。創建業務操作員和分配角色的具體操作詳見4.1章節。

五、銀行網點業務操作員通過登錄應用服務平臺訪問核查系統（銀行版），進行訪問測試，若點擊系統菜單后能夠出現相應

2

的操作界面，則說明網絡連通正常，銀行網點可以訪問系統。具體操作詳見4.2章節。

2 系統訪問地址

銀行網點通過國家外匯管理局應用服務平臺訪問核查系統（銀行版），服務平臺銀行版和核查系統銀行版均部署于外匯局的銀行接入網網絡區域，服務平臺銀行版的訪問地址為：http://asone.safe:9101/asone/。

3 系統訪問設置

3.1 網絡設置

外匯局應用服務平臺服務器的IP 地址為100.1.95.1，使用9101端口對外提供服務，核查系統（銀行版）服務器的IP 地址為100.1.95.5，使用9205端口對外提供服務。

各銀行需要開通本銀行網絡相關網絡端口，允許銀行內部各銀行網點相關業務人員可以訪問應用服務平臺服務器（IP 地址為100.1.95.1）的9101端口和核查系統（銀行版）服務器（IP 地址為100.1.95.5）的9205端口。

網絡設置工作應最先完成，網絡設置工作由各銀行總行信息科技部門負責，以確保本銀行全國范圍內辦理貿易收付匯業務的銀行網點均能訪問核查系統（銀行版）。

3

3.2 域名設置

各銀行網點通過域名（http://asone.safe:9101/asone/）訪問核查系統（銀行版），為此需根據本行的實際情況進行域名設置。

3.2.1 銀行網點不通過代理服務器方式訪問核查系統（銀行版）

1. 打開目錄C:WINDOWSsystem32driversetc，可以看到hosts 文件，如圖1所示：

圖 1

2. 用記事本打開hosts 文件，如圖2所示：

4

圖2

3. 在hosts 文件中添加如下內容，對于已經存在的內容則不需要添加：

100.1.95.1

100.1.95.5 asone.safe myhc.safe

其中，100.1.95.1為應用服務平臺的服務器，100.1.95.5為核查系統（銀行版）的服務器。添加完成后，如圖3所示：

圖3

保存并關閉文件后，再次打開IE 瀏覽器，在瀏覽器的地址欄

5

中輸入http://asone.safe:9101/asone，回車后，即可訪問。

3.2.2 銀行網點通過代理服務器的方式訪問核查系統（銀行版）

此種訪問方式的銀行，由總行信息科技部門負責設置代理服務器，使各銀行網點能夠直接通過域名正確的訪問核查系統（銀行版）。

3.3 為瀏覽器設置可信站點

登錄和使用核查系統（銀行版），首先需要在瀏覽器中進行受信任站點設置。瀏覽器版本要求為IE6.0以上，以下操作均以WINDOWS XP操作系統，瀏覽器IE6.0 SP2為例。

打開瀏覽器，選擇菜單“工具”，點擊“Internet 選項(O) …”，如圖4。

圖4

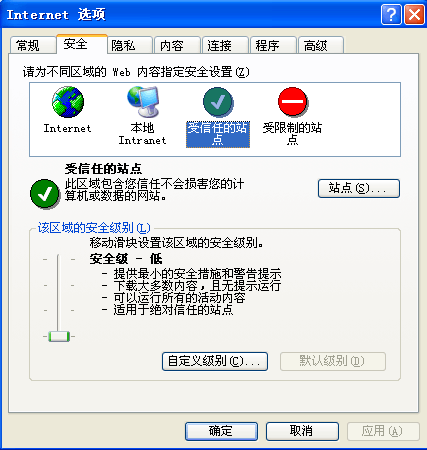

在“Internet 選項”彈出窗口中，選擇“安全”頁，單擊選中“受信任的站點”，然后點擊右下“默認級別(D)”按鈕，設置受信任站點的安全級別為“低”， 如圖5所示。

6

圖5

點擊“站點(S)…”按鈕，在可信站點維護窗口中分別添加應用服務平臺域名http://asone.safe和核查系統（銀行版）域名http://myhc.safe。如圖6、圖7和圖8所示。點擊確定保存設置并返回“Internet 選項”窗口。

圖6

7

圖

7

圖8

最后在“Internet 選項”窗口點擊確定按鈕保存所有設置。 注意：不要選中“對該區域的所有站點要求服務器驗證（https:）”。

4 系統訪問測試

4.1 銀行管理員用戶為本網點創建業務操作員

1、登錄應用服務平臺

銀行網點的管理員用戶（ba ）在IE 瀏覽器中輸入應用服務平臺的訪問地址http://asone.safe:9101/asone/，輸入本網點金融機

8

構標識碼，用戶名（ba ）和用戶密碼，登錄系統，如圖9

所示：

圖9

說明：已經開通國際收支網上申報業務的銀行網點的ba 用戶在登錄應用服務平臺時使用當前密碼，尚未開通際收支網上申報業務但在貿易收付匯核查系統中辦理了“銀行網上開戶業務”的銀行網點的ba 用戶在登錄應用服務平臺時使用初始密碼，初始密碼可以向各銀行網點的總行獲取。

2、選擇應用

業務操作員戶（ba ）登錄到系統中后，在如圖10選擇應用的界面中選擇“國家外匯管理局應用服務平臺”，將進入用戶角色管理界面。

9

圖10

3、添加業務操作員

在如圖11所示用戶角色管理界面中，點擊“業務操作員維護”菜單，進入業務操作員維護操作界面。

圖11

在如圖12界面中，點擊“增加（）”按鈕，進入添加業務操作員界面。

10
