Windows2003的MSCS 實現雙機熱備安裝方案

總體敘述........................................................................................................................................... 1

軟/硬件配置 ..................................................................................................................................... 1

硬件安裝........................................................................................................................................... 2

軟件安裝........................................................................................................................................... 2

配置磁盤陣列 . .......................................................................................................................... 2

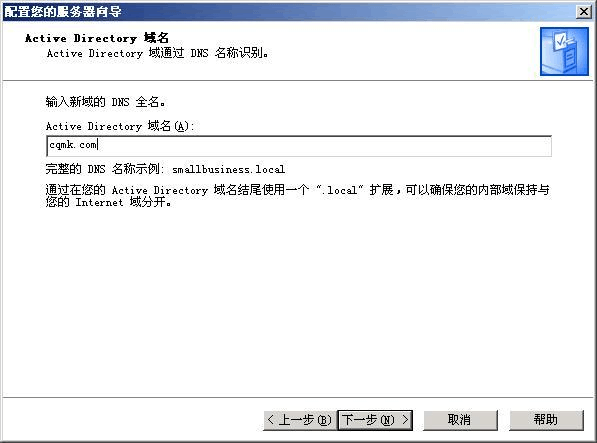

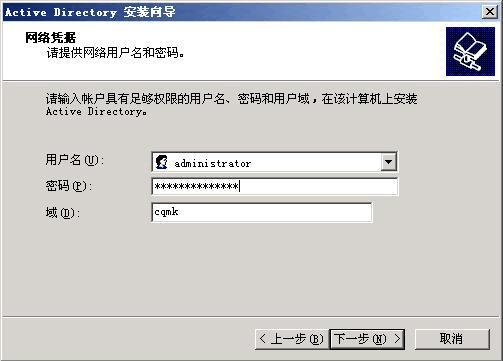

配置域名系統 . .......................................................................................................................... 6

配置群集管理（MSCS 實現雙機熱備） ............................................................................. 12

安裝SQLServer （2000、2005） . ......................................................................................... 16

配置KJ2008中心站軟件及其它應用程序 .......................................................................... 30

修改服務器密碼注意事項 . .................................................................................................... 32

當主服務器和備用服務器網絡連接正常而未啟動群集資源時 ......................................... 33

修改群集IP 地址和SQLServer IP地址 . .............................................................................. 33

總體敘述

MSCS （Microsoft Cluster Service）是Windows2003 Enterprise/Datacenter Edition自帶的一個群集服務。群集是在一組計算機上運行相同的軟件并虛擬成一臺主機系統為客戶端與應用提供服務。通過MSCS ，配置群集中的所需的資源（服務/程序），可以將群集中單個計算機的故障轉移，使整個系統提供的資源更加可靠。

在本安裝方案中，指定以下約定：

1. 服務器1的計算機名為Server1，IP 地址為192.168.0.254。

2. 服務器2的計算機名為Server2，IP 地址為192.168.0.253。

3. 群集名為MSA500，群集IP 地址為192.168.0.252。

4. 虛擬SQL Server名稱為RaidSQL ，IP 地址為192.168.0.251。

5. 磁盤陣列中共分兩個區，一個分區作為仲裁盤，大小為1000M ；剩余的磁盤空間

分區作為共享盤。

注意事項：

在服務器開機之前，應保證磁盤陣列柜已開機運行（即陣列柜中的所有硬盤燈亮）。

軟/硬件配置

硬件：HP ML150服務器2臺，HP MSA500磁盤陣列柜1臺（含2塊陣列卡和2塊SCSI 硬盤）

軟件：Windows2003 Enterprise

硬件安裝

服務器打開，把磁盤陣列柜中提供的陣列卡分別插入2臺服務器的PCI-X 插槽中。用磁盤陣列柜提供的陣列連接線將2臺服務器和磁盤陣列柜相連接。把SCSI 磁盤放入磁盤陣列柜中。連接好服務器和磁盤陣列柜的其它線纜。

軟件安裝

配置磁盤陣列

1. 2臺服務器安裝操作系統Windows2003 Enterprise。

2. 關閉1臺服務器，重啟另外1臺服務器。

3. 當重啟的服務器屏幕上顯示：HP Smart Array 642 Controller??時，按【F8】，進入磁

盤陣列邏輯盤創建界面。該界面有三個菜單選項：1 Create Logic Drive；2 View Logical Drive ；3 Delete Logical Drive。

4. 選擇1，進入創建邏輯磁盤界面。如果磁盤陣列柜中只有2塊硬盤，選擇RAID1 0；如

果有多塊硬盤，選擇RAID5。其它選項參數默認，按【Enter 】，接著按【F8】創建邏輯磁盤。當創建好邏輯磁盤后，可以選擇2查看創建的邏輯磁盤，也可以選擇3刪除的邏輯磁盤。

5. 退出創建邏輯磁盤界面，服務器進入Windows2003操作系統。

6. 進入【計算機管理】，選擇【磁盤管理】，這時可以看到磁盤陣列柜中做了陣列的硬盤，

一般情況下顯示為“磁盤1”。

7. 如果系統自動顯示“磁盤初始化向?qū)А?，選擇“磁盤1”，點擊確定。（或右擊“磁盤1”，

選擇【初始化磁盤】）。操作成功后，“磁盤1”會有一片未分配分區的空間。

8. 右擊未分配分區的空間，選擇【新建磁盤分區】，選擇要?jiǎng)?chuàng)建的磁盤分區為“擴展磁盤

分區”，分區大小默認（即為最大），點擊確定。操作成功后，“磁盤1”會有一片可用的空間。

9. 創建邏輯驅動器（盤），至少2個，一個做為雙機熱備的仲裁盤，其它的做為共享盤。

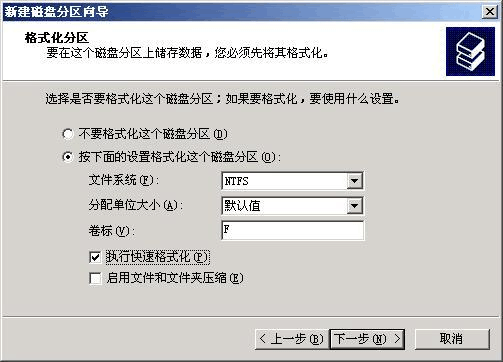

KJ90只需創建2個邏輯盤即可。右擊可用空間，選擇【新建邏輯驅動器】，在分區大小中，輸入1000（仲裁盤1G 大小足夠了），點擊【下一步】，指派驅動器號（默認即可），點擊【下一步】，卷標項輸入驅動器號（如F ），再選擇“執行快速格式化”，點擊確定。操作成功后，可以見到創建成功的邏輯盤。

10. 再右擊可用空間，同上創建第二個邏輯盤，唯一不同之處在于分區大小，由于只創建兩

個邏輯盤，故分區大小默認（即為最大），其它與前面的操作一致。

11. 進入【我的電腦】，這時應該可以看到剛才創建的兩個邏輯盤。

12. 打開另外一臺關閉的服務器，同樣進入【計算機管理】，選擇【磁盤管理】。該服務器也

能看到磁盤陣列中的磁盤“磁盤1”，而且已經分區。這時該服務器只需分配驅動器號給“磁盤1”，該服務器的驅動器號必須與另外1臺服務器的驅動器號一致。如下操作：右擊分區，選擇【更改驅動器號和路徑】，點擊【添加】，指派一個與另外1臺服務器驅動器號一致的盤符，點擊確定。
