第三節電勢【知識要點】－電勢反映電場能的性質．電場力做功電勢能減小，克服電場力做功電勢能增加，電勢：電場中某點處電荷的電勢能‘與它的電量 q 之比值叫做場中該點的電勢 U . 即電勢疊加原理：任

第三節電勢

【知識要點】－電勢反映電場能的性質．電場力做功電勢能減小，克服電場力做功電勢能增加，電勢：電場中某點處電荷的電勢能‘與它的電量 q 之比值叫做場中該點的電勢 U . 即

電勢疊加原理：任意帶電體電場中某點的電勢，等于帶電體上各部分電荷單獨存在時，在該點產生電勢的代數和．

電勢差：電場中兩點電勢的差值．若場中 A , B 兩點的電勢分為ＵＡ，ＵＢ，則兩點的電勢差記作ＵＡＢ，ＵＡＢ＝ＵＡ－ＵＢ．

幾種典型電場的電勢

( l ）點電荷電勢

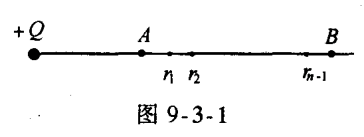

如圖所示，空間有一點電荷，電量為 Q ，先計算 AB 兩點的電勢差．設

A , B 到 Q 的距離分別為 rA , rB ，把檢驗電

荷 q 從 A 移到 B 電場力做功為 w ，由于是

變力做功，不能直接求 w ，現把 A 刀分成 n

段，當 n 足夠大時， W 可表示為

由電勢差定義得

若以無窮遠處為零電勢，即把 r Ｂ →∞，ＵＢ＝０．則

由于 A 是任意的，所以點電荷的電勢

為

( 2 ）均勻帶電球殼電場的電勢

與場強公式相類似，根據點電荷的電勢，可得半徑為Ｒ的均勻帶電球殼電場的內、外電勢分別為

【例題分析】

例 1 半徑分別為 Rl 和 R ２的兩個同心球面均勻帶電．電荷面密度分別為δ1 和δ2 ．試求： ( l ）大球面任一直徑 AB 上的電勢分布？

【高中理科資源網】伴你一起成長. 記住我們的域名: http://www.cczxyb.com

( 2 ）如果過 AB 將兩球各切掉一半，如圖 9 一 3 一 2 所示，剩下兩半球仍均勻帶電，電荷面密度不變．直徑 AB 上的電勢分布又如何？

分析與解（ 1 ）由均勻帶電球殼的電勢分布可

知：大球面均勻帶電，因此它在球內產生的電勢處處

相等，有

小球面均勻帶電，它在其球內和球外的電勢

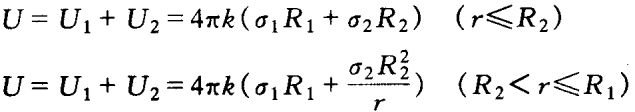

由電勢疊加原理可得：直徑 AB 上電勢

分布為

( 2 ）當通過直徑 AB 將兩個球面都切去一半時，因為剩下的半球面和切去的半球面相對 AB 是對稱的，所以剩下的大（小）半球面對直徑 A 刀上的電勢的貢獻僅為完整球面的一半．即

直徑 AB 上的電勢分布為

【高中理科資源網】伴你一起成長. 記住我們的域名: http://www.cczxyb.com

例 2 如圖 9 一 3 一 3 所示，三根等長的細絕緣棒連接成等邊三角形，尸點為三角形的內心， Q 點與三角形共面且與尸關于 AC 棒對稱，三棒帶有均勻分布的電荷，此時，測得Ｐ，Q 兩點的電勢各為ＵＰ， U Ｑ，現將 B Ｃ棒取走，而 AB , AC 棒的電荷分布不變，求這時Ｐ， Q 兩點的電勢．

分析與解

由于三棒帶有均勻分布的電荷，所以三根棒對Ｐ

點電勢的貢獻應相同，設為Ｕl ．由對稱性可知， A

Ｃ對 Q 點電勢的貢獻與它對Ｐ點電勢的貢獻應相

等； BC 和ＢA 對 Q 點電勢的貢獻也應相等，設為

U ２．則電勢疊加原理可得

由以上兩式解得

取走 BC 棒后，Ｐ， Q 的電勢為

【鞏固習題】

1 ．有兩個質量分別為 ml 和 m ２的帶電相同小球，每個球的電量為 Q ，開始時兩個小球相距甚遠，一個以初速 v 向另一個運動，而另一個初速為 O ，假定作用在小球上的惟一的力是小球間的靜電斥力，求兩個小球能接近的最小距離．

2 . N 個相同的球形水銀液滴，都帶有相同的電量，具有相同的電勢 U ，如果這些水銀聚集在一起成一個大的水銀滴，這個大水銀滴的電勢多大？

3 ．如圖 9 一 3 一 4 所示，半徑為 R ２的導電球殼包圍半徑為 Rl 的金屬球，金屬球原來具有電勢 Ul ．如果讓球殼接地，那么金屬球的電勢變?yōu)槎嗌伲?/p>

【高中理科資源網】伴你一起成長. 記住我們的域名: http://www.cczxyb.com

4 ．正點電荷 Ql 和 Q ２分別置于 A , B 兩點，相距為 L ，現以 L 為直徑作半圓，如圖 9 一 3 一 5 所示，試求在此半圓上電勢最低點Ｐ的位置，

5 一個半徑為 a 的孤立的帶電金屬絲環，其中心處電勢為 U ０．將此環靠近半徑為 b 的接地的球，只有環中心點位于球面上，如圖 9 一 3 一 6 ．試求球上感應電荷的電量．

6 ．如圖 9 一 3 一 7 所示，點電荷十 Q 位于金屬球殼的中心，金屬球殼的內、外半徑分別為Ｒ1 , R ２，球殼所帶的凈電荷為零．若在無限處電勢為零，求 A , B 兩點的電場強度和電勢的大小．

【高中理科資源網】伴你一起成長. 記住我們的域名: http://www.cczxyb.com

7 ．如圖 9 一 3 一 8 所示，半徑分別為 Rl 與 R ２的兩個同心半球面相對放置，兩個半球均勻帶電，電荷面密度分別為δ1 和δ２，試求大的半球面所對應底面直徑 AOB 上電勢分布．

8 ．電荷 q 均勻分布在半球面 ACB 上，球面的半徑為 R , CD為通過半球頂點 C 與球心 O 的軸線，如圖 9 一 3 一 9 所示．Ｐ、 Q 為 CD 軸線上在 O 點兩側．已知Ｐ點的電勢為 U Ｐ，離 O 點距離相等的兩點．試求 Q 點的電勢 U Q ．

9 ．如圖 9 一 3 一 10 所示，在真空中有 4 個半徑為 a 的不帶電的相同導體球，球心分別位于邊長為 r ( r 》ａ）的正方形的四個頂點上．首先，讓球 1 帶電荷 Q ( Q > 0 ) ，然后取一細金屬絲，其一端固定于球 1 上，另一端分別依次與球 2 、 3 、 4 、大地接觸，每次接觸時間都足以使它們達到靜電平衡．設分布在細金屬絲上的電荷可忽略不計．試求流人大地的電量的表達式．
