實訓一、DHCP 中繼的配置

一、 實訓說明：

在一個使用IP 協議的網絡中，每一臺計算機都必須配置IP 地址，子網掩碼，默認網關，DNS 等信息，才能與其它計算機通過IP 通信。對于一個稍大規模的網絡而言，IP 信息的手動配置任務是相當繁重的，一臺計算機從一個子網轉移到另一個子網，或整個網絡結構發生變化，就要重新對系統進行配置，這種手動配置還可能因?yàn)榉N種原因產生沖突，從而造成網絡故障。因此，需要有一種機制來讓TCP/IP的配置和管理從用戶端轉移到網絡管理端，實現IP 的集中式管理。動態主機配置協議(DHCP： Dynamic Host Configure Protocol) 就是解決此問題的最佳方案，它的主要目的就是為了減輕TCP/IP網絡的規劃，管理和維護的負擔，實現對網絡中的客戶機IP 地址的有效管理，而不需要逐個手動配置IP 信息。此外，DHCP 還具有遠程啟動功能。DHCP 服務器和客戶端分別使用UDP 端口67和68，是典型的客戶端/服務器模式。

DHCP 基本工作過程可以用一個DHCP 客戶首次申請IP 配置信息為例加以說明。DHCP 客戶機初始化TCP/IP，在本地子網上廣播一個DHCPDISCOVER 消息，以發現DHCP 服務器。如果DHCP 服務器和客戶機不在同一個子網上，DHCP 中繼代理將轉發這個消息給DHCP 服務器。由于網絡上可能不止一個DHCP 服務器，所有具有有效IP 地址信息的DHCP 服務器都會向客戶機發出一個DHCPOFFER 消息。客戶機從接收到的所有DHCPOFFER 消息選中一個，并向相應的服務器發送一條租用地址的請求DHCPREQUEST 。發出相應DHCPOFFER 消息的DHCP 服務器響應該請求，向該客戶機發送一個DHCPACK 確認消息，客戶機收到確認消息后即完成TCP/IP協議的進一步初始化和綁定。配置完成后，客戶機就可以使用已經獲得的地址信息。

DHCP 的優缺點分析：

DHCP 服務優點不少：網絡管理員可以驗證IP 地址和其它配置參數，而不用去檢查每個主機；DHCP 不會同時租借相同的IP 地址給兩臺主機；DHCP 管理員可以約束特定的計算機使用特定的IP 地址；可以為每個DHCP 作用域設置很多選項；

客戶機在不同子網間移動時不需要重新設置IP 地址。

但同時也存在不少缺點：DHCP 不能發現網絡上非DHCP 客戶機已經在使用的IP 地址；當網絡上存在多個DHCP 服務器時，一個DHCP 服務器不能查出已被其它服務器租出去的IP 地址；DHCP 服務器不能跨路由器與客戶機通信，除非路由器允許BOOTP 轉發。

完成本實訓所需的基本操作技術：

Packet Tracer仿真軟件的使用

本實訓涉及的知識點：

DHCP 中繼代理 DNS 域名解析

本實訓中的技術點：

服務器和路由器上地址池的配置方法

本實訓涉及的技能：

路由器的配置 DHCP 服務器的配置

二、 實訓目的：

掌握路由器和服務器的配置方法，掌握DHCP 中繼技術。

三、 實訓硬件環境:

計算機，思科交換機等設備，網絡仿真軟件。

四、 實訓拓?fù)鋱D

圖一 實驗環境拓?fù)鋱D

說明： 1、共有四個網段，分別用不同顏色的橢圓型狀表示出來 網段地址：192.168.1.0 192.168.2.0

192.168.3.0 192.168.4.0

2、由于模擬的服務器只能提供一個地址池，因此我使用兩個DHCP 服務器，分別創建DHCP 地址池（也可以用一個DHCP 服務器）。

DHCP1的IP 地址是192.168.1.2，對應的地址池192.168.3.0/24 DHCP2的IP 地址是192.168.1.4，對應的地址池192.168.4.0/24。

3、配置了一個DNS 服務器，IP 地址是 192.168.1.3，網關192.168.1.1。

4、Router0的IP 地址情況：

fa0/0：192.168.4.1 255.255.255.0

fa0/1：192.168.3.1 255.255.255.0

S/0/3：192.168.2.2 255.255.255.0

Router1的IP 地址情況：

fa0/1：192.168.1.1 255.255.255.0

S/0/3：192.168.2.1 255.255.255.0

五、實訓步驟

1、給路由器2811增加串口

選擇路由器2811，在Physical 選項中，選擇WIC-2T ，增加兩個串口。

圖二 路由器2811增加接口

2、DHCP Server的配置

首先，配置DHCP 的IP 地址，網關等基本信息。DHCP 的配置如下，包括地址池的名字，默認網關，DNS 服務器以及開始的IP 地址和最大用戶數等信息。 在Packet 5.0中，一個DHCP 服務器只能配置一個地址池，在Packet 5.2種，一個DHCP 服務器可以配置多個地址池，通過ADD 按鈕增加地址池的內容。

圖三 DHCP服務器的配置

圖四 DHCP 服務器地址池配置

3、DNS Server的配置

圖五 DNS 服務器

4、路由器R1配置：

圖六 路由器1接口FA0/1的配置

上述配置方法是通過圖形界面實現的，在下面紅色標注的部分，顯示的是圖形界面操作對應的命令行操作。我們也可以通過命令行來實現接口地址等信息的配置。

圖七 路由器1串口S0/3/0的配置

圖八 路由器動態路由配置

附注： 當顯示路由器 1的配置時，結果如下：

Router1#sh startup-config

Using 580 bytes

!

version 12.4

service password-encryption !

hostname Router2

!

!

enable password 7 0822455D0A16 !

!

!

!

ip ssh version 1

!

!

interface FastEthernet0/0

no ip address

duplex auto

speed auto

shutdown

!

interface FastEthernet0/1

ip address 192.168.1.1 255.255.255.0 duplex auto

speed auto

!

interface Serial0/3/0

ip address 192.168.2.1 255.255.255.0 clock rate 56000

!

interface Vlan1

no ip address

shutdown

!

router eigrp 10 network 192.168.1.0

network 192.168.2.0

auto-summary

!

ip classless

!

! EIGRP 路由協議 ＼＼啟用

!

line con 0

line vty 0 4

password 7 0822455D0A16

login

!

end

5、Router0的配置

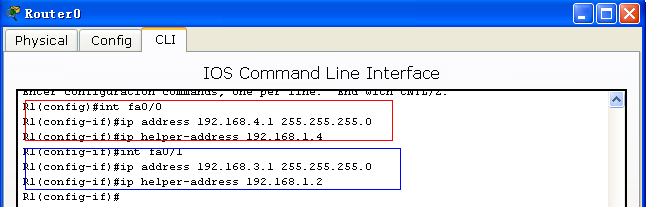

圖九 路由器以太網接口的配置（地址、地址池）

圖十 路由器串口配置

圖十一 路由器動態路由配置

附注： 當顯示路由器 0的配置時，結果如下：

Router0#sh startup-conf

Using 625 bytes

!

version 12.4

service password-encryption

!

hostname Router0

!

!

!

ip ssh version 1

!

!

interface FastEthernet0/0

ip address 192.168.4.1 255.255.255.0

ip helper-address 192.168.1.4 ＼＼配置DHCP 中繼代理，DHCP 服務器是192.168.1.4

duplex auto

speed auto

!

interface FastEthernet0/1

ip address 192.168.3.1 255.255.255.0

ip helper-address 192.168.1.2 ＼＼配置DHCP 中繼代理，DHCP 服務器是192.168.1.2

duplex auto

speed auto

!

interface Serial0/3/0

ip address 192.168.2.2 255.255.255.0

!

interface Vlan1

no ip address
