單位內部DNS 架設及域名解析服務

3.1 項目內容

1 項目目的

在了解DNS 工作原理整個工作過程的基礎上，掌握在windows server 2003系統下DNS 的安裝和配置方法。

2 項目任務

有一所高校，要組建學校的校園網并架設單位內部的Web 網站和FTP 服務器，同時單位內部的計算機接入互聯網，先需要安裝并配置一臺DNS 服務器為校園內部的用戶提供DNS 服務，使用戶能夠使用域名訪問單位內部的Web 網站、FTP 服務器和因特網上的各個網站。 3 任務目標

1）理解DNS 的基本概念和工作原理；

2）理解DNS 的解析過程；

3）學會DNS 服務器的安裝方法；

4）學會正向和反向查找區域的建立方法；

5）學會DNS 服務器的測試方法。

3.2 項目設計

1 設計

某高校建立校園網后需要為單位的內部局域網提供DNS 服務，使用戶能夠使用域名訪問內部的計算機和網站。

（1）服務器端：在一臺計算機上安裝Windows 2003 Server，設置IP 地址為172.18.29.100，子網掩碼為255.255.0.0，設置主機域名與IP 地址的對應關系，web.njcit.net 對應172.18.29.100，郵件服務器mx.njcit.net 對應172.18.29.102，qq.njcit.net 對應172.18.29.100，設置web.njcit.net 別名為smtp.njcitl.net ，設置轉發器為218.2.135.1。

（2）客戶端：設置DNS 客戶端計算機PCA 的IP 地址為172.18.29.100/255.255.0.0、PCB 的IP 地址為172.18.29.101/255.255.0.0，兩臺計算機的DNS 服務器為172.18.29.100，啟用客戶端計算機的IE ，訪問web.njcit.net 、qq.njcit.net 、mx.njcit.net ，并訪問Internet 。 2 設備清單

為了搭建網絡環境，需要如下設備：

1） 安裝Windows 2003 Server的PC 計算機2臺；一臺作DNS 服務器，一臺作Web 服務器；

2） Windows Windows XP計算機2臺；

3） 以上兩臺計算機已連入校園網。

3.3 項目實施

步驟1：硬件連接

步驟2：設置IP 地址及測試連通性

使用ping 測試各計算機之間的連通性。如果全通繼續進行，否則檢測網線及計算機的 配置，直到各計算機之間全部連通。

選擇一臺已經安裝好Windows 2003的服務器，確認其已安裝了TCP/IP協議，首先設置服務器自己TCP/IP協議的DNS 配置，建議將DNS 服務器的IP 地址設為靜態。 步驟3：安裝DNS 服務器

步驟4：DNS 服務器的設置

Windows 2003的DNS 服務器支持以下三種區域類型：

（1）主要區域

該區域存放此區域內所有主機數據的正本，其區域文件采用標準DNS 規格的一般文本文件。當在DNS 服務器內創建一個主要區域與區域文件后，這個DNS 服務器就是這個區域的主要名稱服務器。

（2）輔助區域

該區域存放區域內所有主機數據的副本，這份數據從其“主要區域”利用區域傳送的方式復制過來，區域文件采用標準DNS 規格的一般文本文件，只讀不可以修改。創建輔助區域的DNS 服務器為輔助名稱服務器。

（3）存根區域

存根區域是一個區域副本，只包含標識該區域的權威域名系統（DNS ）服務器所需的那些資源記錄。存根區域用于使父區域的 DNS 服務器知道其子區域的權威 DNS 服務器，從而保持 DNS 名稱解析效率。存根區域由起始授權機構（SOA ）資源記錄、名稱服務器（NS ）資源記錄和粘附A 資源記錄組成。

步驟5：在正向查找區域建立主要區域

在創建新的區域之前，首先檢查一下DNS 服務器的設置，確認已將“IP 地址”、“主機名”、“域”分配給了DNS 服務器。檢查完DNS 的設置，按如下步驟創建新的區域：

（1）選擇“開始”/“程序”/“管理工具”/“DNS ”，打開DNS 管理窗口。

（2）選取要創建區域的DNS 服務器，右鍵單擊“正向查找區域”選擇“新建區域”，如圖1.1所示，出現“歡迎使用新建區域向?qū)А睂υ捒驎r，單擊“下一步”按鈕。

（3）在出現的對話框中選擇要建立的區域類型，這里我們選擇“主要區域”，單擊“下一步”。注意，只有DNS 服務器是域控制器時才可以選擇“在Active Directory中存儲區域”。

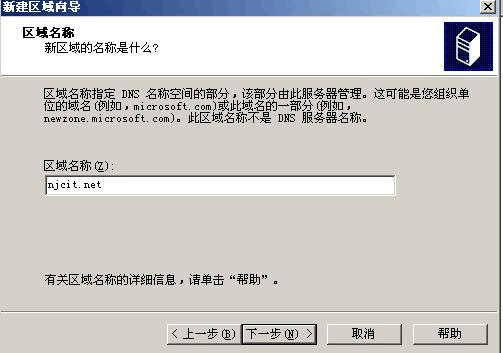

（4）出現如圖1.2所示的“區域名稱”命名對話框時，輸入新建主區域的區域名，例如：njcit.net ，然后單擊“下一步”，文本框中會自動顯示默認的區域文件名。如果不接受默認的名字，也可以鍵入不同的名稱。

5在出現的對話框中單擊“完成”按鈕，結束區域添加。

新創建的主區域顯示在所屬DNS 服務器的列表中，且在完成創建后，“DNS 管理器”將為該區域創建一個“起始授權機構記錄”，同時也為所屬的DNS 服務器創建一個“名稱服務器記錄”，并使用所創建的區域文件保存這些資源記錄，如圖1.3所示。

步驟6：在主要區域內新建資源記錄

創建新的主區域后，“域服務管理器”會自動創建起始機構授權、名稱服務器等記錄。除此之外，DNS 數據庫還包含其他的資源記錄，用戶可根據需要自行向主區域或域中添加資源紀錄。這里先介紹常見的記錄類型：

（1）起始授權機構，SOA （Start Of Authority ）：該記錄表明DNS 名稱服務器是DNS 域中的數據表的信息來源，該服務器是主機名字的管理者，創建新區域時，該資源記錄被自動創建，且是DNS 數據庫文件中的第一條記錄。

（2）名稱服務器，NS （Name Server）：為DNS 域標識DNS 名稱服務器，該資源記錄出現在所有DNS 區域中。創建新區域時，該資源記錄被自動創建。

（3）主機地址A （Address ）：該資源紀錄將主機名映射到DNS 區域中的一個IP 地址。

（4）指針PTR （Point ）：該資源記錄與主機記錄配對，可將IP 地址映射到DNS 反向區域中的主機名。

（5）郵件交換器資源記錄MX （Mail Exchange）：為DNS 域名指定了郵件交換服務器。

在網絡存在E-mail 服務器時，需要添加一條MX 記錄對應E-mail 服務器，以便DNS 能夠解析E-mail 服務器地址。若未設置此記錄，E-mail 服務器無法接收郵件。

（7）別名CNAME （Canonical Name ）：僅僅是主機的另一個名字，如常見的WWW 服務器，是給提供Web 信息服務的主機起的別名。

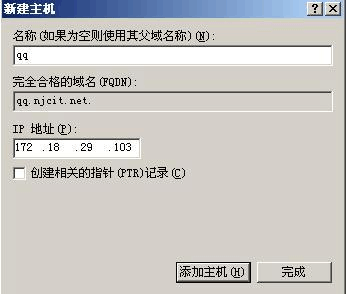

如果要將新添加的主機IP 地址與反向查詢區域相關聯，選中“創建相關的指針（PRT ）記錄”復選框，將自動生成相關反向查詢記錄，即由地址解析名稱。

可重復上述操作重復添加多個主機，添加完畢后，單擊“確定”關閉對話框，會在如圖1.4所示的管理中增加相應的記錄

圖1.4 添加主機

主機記錄創建完畢后，可以在DNS 客戶端利用ping web.njcit.net 命令，看看是否可以正常的通過DNS 服務器解析到web.njcit.net 的IP 地址172.18.29.100。

如下圖所示：顯示連接成功。

DNS 服務器具備動態更新功能，當一些主機信息（主機名稱或IP 地址）更改時，更改的數據會自動傳送到DNS 服務器端。這要求DNS 客戶端也必須支持動態更新功能。

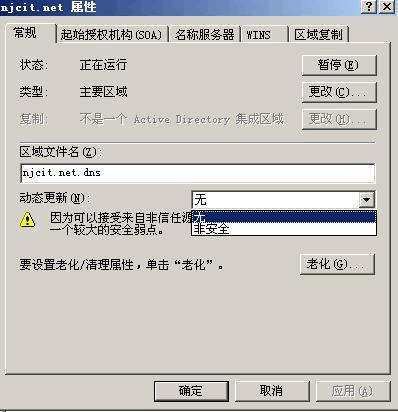

首先在DNS 服務器端必須設置可以接收客戶端動態更新的要求，其設置是以區域?yàn)閱挝坏?，右鍵單擊要啟用動態更新的區域，選擇“屬性”，出現如圖1.5所示對話框，選擇是否動態更新。

3、新建一項主機的別名

在某些情況下，需要為區域內的一臺主機建立多個主機名稱，例如某臺主機是Web 服務器，其主機名稱為www.abc.net ，但它同時也是SMTP 服務器，因此我們希望另外給它一個主機名稱，例如smtp.abc.net ，此時可以利用新建一項資源記錄類型為CNAME 的記錄實現此目的。

新建別名記錄時，如圖1.6所示，輸入別名名稱，并指定此別名派給哪一臺主機。

主機的別名記錄創建完畢后，可以在DNS 客戶端利用ping smtp.njcit.net 命令，看看是否可以正常的通過DNS 服務器解析到smtp.njcit.net 的IP 地址。

步驟7：建立反向區域

反向區域可以讓DNS 客戶端利用IP 地址反向查詢其主機名稱，例如客戶端可以查詢IP 地址為172.18.29.100的主機名稱，系統會自動解析為web.njcit.net 。

添加反向區域的步驟如下：

1選擇“開始”/“程序”/“管理工具”/“DNS ”，打開DNS 管理窗口。

2選取要創建區域的DNS 服務器，右鍵單擊“反向搜索區域”選擇“新建區域”，出現“歡迎使用新建區域向?qū)А睂υ捒驎r，單擊“下一步”按鈕。

3在出現的對話框中選擇要建立的區域類型，這里我們選擇“主要區域”，單擊“下一步”，注意只有是域控制器的DNS 服務器才可以選擇“在Active Directory中存儲區域”。

4出現如圖1.9所示對話框時，直接在“網絡ID ”處輸入此區域支持的網絡 ID ，例如：172.18.29，它會自動在“反向搜索區域名稱”處設置區域名“172.18.29.in-addr.arpa ”。

5單擊“下一步”，文本框中會自動顯示默認的區域文件名。如果不接受默認的名字，也可以鍵入不同的名稱，單擊“下一步”完成。查看如圖1.10所示。

反向搜索區域必須有記錄數據以便提供反向查詢的服務，添加反向區域的記錄的步驟如下：

1選中要添加主機記錄的反向主區域，右鍵單擊選擇菜單“新建指針”。

2出現如圖1.11所示對話框，輸入主機IP 地址和主機的FQNA 名稱，例如：Web 服務器的IP 是172.18.29.100，主機完整名稱為qq.njcit.net 。

可重復以上步驟，添加多個指針記錄。添加完畢后，在“DNS 管理器”中會增添相應的記錄。

步驟8：設置轉發器

DNS 負責本網絡區域的域名解析，對于非本網絡的域名，可以通過上級DNS 解析。通過設置“轉發器”，將自己無法解析的名稱轉到下一個DNS 服務器。設置步驟：首先選中“DNS 管理器”中選中DNS 服務器，單擊鼠標右鍵，選擇“屬性”/“轉發器”，在彈出的如圖1.17所示的對話框中新建或選擇一個DNS 域，為該域設置轉發器的IP 地址列表。

單擊“添加”按鈕，在多個IP 地址的列表中使用“上移”或“下移”按鈕指定轉發查詢的順序，最后單擊“確定”。

步驟13： DNS 客戶端的設置

（1）客戶端DNS 的配置，運行“控制面板”中的“網絡連接”，在打開的窗口中鼠標右鍵單擊“本地連接”，選擇“屬性”，在“本地連接屬性”對話框中選擇“Internet 協議（TCP/IP）”/“屬性”，出現如圖1.18所示對話框，在“首選DNS 服務器”處輸入DNS 服務器的IP 地址，如果還有其他的DNS 服務器提供服務的話，在“備用DNS 服務器”處輸入另外一臺DNS 服務器的IP 地址。

如果有多臺DNS 服務器，請單擊圖中的“高級”按鈕，在DNS 標簽下逐一添加多個DNS 服務器的IP 地址，DNS 客戶端會依序向這些DNS 服務器查詢。

在安裝Windows 98的客戶機上，運行“控制面板”中的“網絡”，打開網絡屬性對話框，選擇對話框中的“Internet 協議（TCP/IP）”/“屬性”，出現如圖1.19所示的對話框，分別選擇IP 地址、DNS 、網關等標簽設置本機IP 地址、DNS 服務器的IP 地址以及網關地址的設定。

（2）利用nslookup 命令檢查記錄（ls –t abc.net)。在執行nslookup 命令時，它會連接到“首選DNS 服務器”，可是因?yàn)樗鼤壤梅聪虿檎业姆绞?，來查找“首選DNS 服務器”的主機記錄名稱，因此請確定在這臺DNS 服務器的反向查找區域內有這臺DNS 服務器的PTR 記錄。否則執行nslookup 是會顯示下圖這些畫面。
