2011年通信導論復習要點 By----凱悅

一、基本知識點

1、 信息量的計算

I=loga 1/P (a為信息量單位，P 為消息出現概率，I 為信息量，即信息熵)

2、 通信系統模型及各部分的功能（個人認為是重點，要會分析） 課本P4,5,6 注意模擬與數字的區別

3、 基帶傳輸與頻帶傳輸?shù)母拍?/p>

基帶信號：由消息轉化而來的原始模擬信號，一般含有直流和低頻成分，不宜直接傳輸 頻帶信號：由基帶信號轉化而來的，頻域特性適合信道傳輸

基帶傳輸：模擬信號經過信源編碼得到的信號為數字基帶信號，將這種信號經過碼型變換，不經過調制，直接送到信道傳輸，稱為數字信號

頻帶傳輸：先將基帶信號變換（調制）成便于在模擬信道中傳輸?shù)?，具有較高頻率范圍的模擬信號，可將其在模擬信道中傳輸

4、 各種傳輸介質的種類、特點

傳輸介質分為有線介質和無線介質。

有線介質：雙絞線，同軸電纜，光纖

無線介質：可見光，微博，衛星，紅外等

雙絞線：一對帶有屏蔽層的銅線螺旋式纏繞在一起

特點：（優點）

成本低，易于安裝；應用廣泛

（缺點）

帶寬有限；信號傳輸距離短；抗干擾能力不強

同軸電纜：結構：銅導體，絕緣層，屏蔽層，外套層

特點：可用頻帶寬；抗干擾能力強；較大的傳輸距離；性價比高；安裝復雜

不易移動

光纖：（優點）

高帶寬，節省有色金屬資源，抗干擾能力強，安全性高，易于安裝 （缺點）

需要經過額外的光電轉化

微波：（優點）

足夠的帶寬；波長短；受天氣干擾小

（缺點）

視線范圍傳播；對環境因素敏感；需要頻帶使用許可；潛在的環境限制

5、 無線信道的特點

頻譜資源有限，傳播環境復雜，存在多種干擾，網絡拓?fù)涮幵诓粩嘧兓?/p>

6、 調制的概念

調制就是按原始信號的變化規律去改變載波信號的某些參數的過程，目的是把輸入將信號變換為適合于通過信道傳輸?shù)牟ㄐ巍?/p>

7、 模擬調制技術包括哪些技術？

幅度調制AM （幅度），頻率調制FM （瞬時角頻率），相位調制PM （瞬時相位偏移）

8、 數字調制技術包括哪些技術？

振幅鍵控ASK （1發送載波，0發送低電平）

頻移鍵控FSK （頻率在兩個頻點間變化）

相移鍵控PSK （0為相位0度,1為相位180度）

9、 數字基帶傳輸?shù)幕静ㄐ危鼜厮固亍MI ）

單極性不歸零波形；雙極性不歸零波形；單極性歸零波形；雙極性歸零波形；差分波形，多電平波形。

AMI 碼（傳號反轉交替碼）消息為1時，交替得變換為傳輸碼的 1和-1；0保持不變 曼徹斯特碼（數字雙相碼）0用01表示，1用10表示

10、 光纖通信系統的組成

光發射機，光纜，光接收機，光中繼器

11、 模擬信號數字化的過程

抽樣：在時間上將模擬信號離散化

量化：在幅度上將模擬信號離散化

編碼：將抽樣量化后的信號數字信號流

數字化的過程有時稱為脈沖編碼調制（PCM ）

12、 各種復用技術以及特點

頻分復用（FDM ）：適用情況（傳輸介質的有效帶寬超出了被傳輸信號所要求的帶寬） 具體方法（信道的帶寬被分為若干個相互不重疊的頻段，相鄰信道

之間設置防護頻道；沒錄信號經過調制后搬移到適當?shù)?/p>

頻帶上；各路調制后的信號同時被傳輸；接收端采用適

當?shù)膸V波器將多路信號分開，解調恢復原始基帶信

號。）

特 點（缺點：很難進行動態分配頻率）

時分復用（TDM ） 原 理（利用各信號在時間上的不重疊達到在同一信道上傳輸多

路信號；將整個信道傳輸信息的時間劃分為若干個時間

片（時隙），不同時隙分為不同的用戶；每路用戶在自己

的時隙內獨占信道進數據傳輸。）

特 點（優點是時隙分配固定，便于調節控制，適于數字信息的

傳輸；缺點是當某信號源沒有數據傳輸時，它所對應的

信道會出現空閑，而其他繁忙的信道無法占用這個空閑

的信道，因此會降低線路的利用率）

碼分復用（CMDA ） 多路同時傳輸利用編碼原理進行區分，各路信號采用經

過特殊挑選的不同碼型，通過對不同碼型識別來消除各

路信號間的干擾，系統的接收端必須有完全一致的本地

地址碼。

波分復用（WDM ） 新一代的超高速的光纜技術，所謂波分復用技術，就是

在單一光纖內同步傳輸多個不同波長的光波，讓數據傳輸

速度和容量獲得倍增。充分利用單模光纖的低損耗區的巨

大帶寬資源，采用合波器，在發送端將不同規定波長的光

載波進行合并，然后傳人單模光纖。 在接收部分將再由

分波器將不同波長的光載分開的復用方式，由于不同波長

的載波是相互獨立的，所以雙向傳輸問題，迎刃而解。

13、 電路交換和分組交換的特點

電路交換：特 點（預先分配資源）缺點：對于數據連線，線路利用率低；通信設備

必須同頻率，同碼型

典型代表（程控交換）

基本過程（電路建立，數據傳送，電路斷連）

分組交換：采用“存儲——轉發”，采用分組packet 為單位。分組是將報文截成許多短

的，規格化了的“分組”。

特 點：

● “分組”實時性比報文交換高

● 線路統計復用，通信線路的利用率高

● 可靠性高，分段進行差錯校驗，分組自動選擇路由；

● 技術復雜，每個分組都有附加信息，編碼效率低；處理多速

率，多格式，協議復雜，交換機的處理要求高

14、 數據報與虛電路的異同點、

數據報：無連接服務； 分組獨立傳輸； 亂序到達； 虛電報：面向連接的服務；建立預定路由，分組沿預定路由傳輸；按序到達

相同點：沒有專用通路，分組傳輸，有速率和編碼轉換，超負荷會增加分組時延，動態

使用帶寬，每個分組都有額外開銷比特，QoS 變化

15、 PSTN 的組成、結構

組成：傳輸系統，用戶系統，信令系統，交換系統

結構：平面結構（星型結構，網狀結構，環形結構）和分級結構

16、 PSTN 的編號計劃

本地：局號 用戶號

國內長途：國內長途字冠 長途區號 本地號碼

國際長途：國際長途字冠 國內長途字冠 長途區號 本地號碼

17、 信令的概念與分類

信令：通信網中的控制信號，用來控制交換機的信號和語言。

分類：

● 按信令的傳送區域分

? 用戶線信令（監視信令，地址信令，鈴音和信號音）

? 局間信令

● 按信令的功能分類

? 監視信令

? 選擇信令

? 音信令

? 維護管理信令

● 按信令的傳輸方式分類

? 隨路信令

? 共路信令

18、 信令網的編址方案（國內、國際）

國際信令網與國內信令網獨立編址

國際信令網編碼方案：14位

其中我國為 4-120（大區編碼為4，區域網編碼為120）

我國信令網編碼方案：24位（各8位）

主信令區、分信令區、信令點

19、 信令網的結構

● 無級網：

? 無級信令網是指信令網的節點中無信令轉接點，所有的信令點間都采用直連方式工

作 。

? 優點是路由多，時延短。

? 但是當網絡中的信令點很多的時候，就需要非常多的信令鏈。

● 分級網：

? 分級信令網是指在信令網中引入了信令轉接點。這些信令點之間采用準直連方式工

作。

? 信令網的級數與信令點的個數和信令網的冗余度等因素相關。

? 二級信令網、三級信令網

20. 語音通信和數據通信的特點

21. 數據通信系統的基本模型

DTE ：數據終端設備 DLE ：數據通信設備

22. 數據傳輸方式

a) 單工、半雙工、全雙工

b) 串行與并行

c) 同步與異步

23. 差錯檢測與糾正技術的種類

差錯檢測技術

d) 奇偶校驗

e) 循環冗余校驗

差錯校正技術

f) 重發糾錯

g) 前向糾錯

h) 混合糾錯

24. 數據傳輸速率的計算

? 數據傳輸速率

– 一碼元攜帶的信息量為：

D ＝log2N ，

– 調制速率：指每秒傳輸?shù)拇a元個數

N 。＝1/T

– 數據傳輸速率：指每秒傳輸?shù)谋忍財?shù)

S ＝(log2N)/T

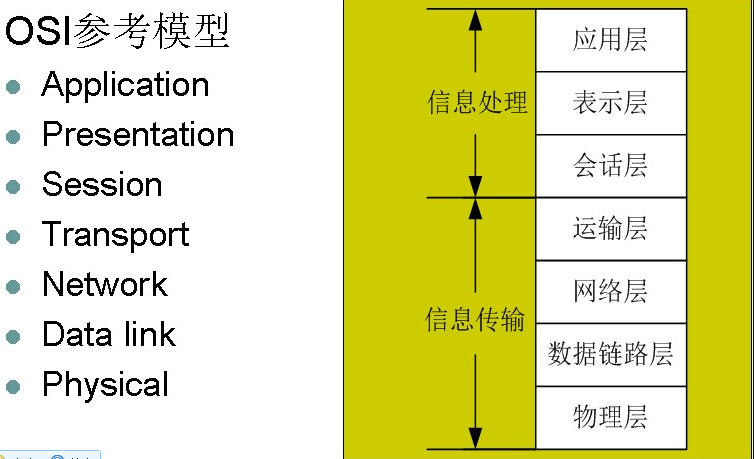

25. OSI 模型及各層功能

26. 局域網的特點

27. IEEE802系列協議

IEEE 802規范定義了網卡如何訪問傳輸介質（如光纜、雙絞線、無線等），以及如何在傳輸介質傳輸數據的方法，還定義了傳輸信息的網絡設備之間連接建立、維護和拆除的途徑。遵循IEEE 802標準的產品包括網卡、橋接器、路由器以及其他一些用來建立局域網絡的組件。

28. 網絡互聯設備（名稱、工作層次和功能

常用的網絡互連設備有中繼器、網橋、路由器和網關

中繼器是局域網互連的最簡單設備，它工作在OSI 體系結構的物理層，它接收并識別網絡信號，然后再生信號并將其發送到網絡的其他分支上

網橋工作于OSI 體系的數據鏈路層, 網橋包含了中繼器的功能和特性，不僅可以連接多種介質，還能連接不同的物理分支，如以太網和令牌網，能將數據包在更大的范圍內傳送

路由器工作在OSI 體系結構中的網絡層, 路由器不但能過濾和分隔網絡信息流、連接網絡分支，還能訪問數據包中更多的信息。并且用來提高數據包的傳輸效率。

網關從一個環境中讀取數據，剝?nèi)?shù)據的老協議，然后用目標網絡的協議進行重新包裝。

29. IP 地址（概念、類型）

概念：IP 地址是互聯網主機的一種數字型標志，它由網絡標志和主機標志組成。

30. 域名（概念、域名解析）

域名（Domain Name），是由一串用點分隔的名字組成的Internet 上某一臺計算機或計算機組的名稱，用于在數據傳輸時標識計算機的電子方位（有時也指地理位置）。

域名解析就是域名到IP 地址的轉換過程。IP 地址是網路上標識您站點的數字地址，為了簡單好記，采用域名來代替ip 地址標識站點地址。域名的解析工作由DNS 服務器完成。域名注冊好之后，只說明你對這個域名擁有了使用權，如果不進行域名解析，那么這個域名就不能發揮它的作用，經過解析的域名可以用來作為電子郵箱的后綴，也可以用來作為網址訪問自己的網站，因此域名投入使用的必備環節是“域名解析”。

31. IP 的基本通信過程

二、畫圖題

1、某通信系統結構如圖1所示

設備1

設備2A B

圖1

問題

（1）如果A,B 為PC 機，網絡為PSTN 網絡，系統中設備1和設備2分別是什么設備（2

分）？A 向B 傳遞信息時設備1和設備2分別執行什么功能（3分）？

答：設備1和2均為調制解調器。設備1完成調制功能，將數字?jǐn)?shù)據調制成模擬信號，設備

2實現解調功能，將調制信號解調為原始的數字?jǐn)?shù)據。

（2）如果A,B 處理的數據為模擬數據，而網絡上傳遞的信號為數字信號，則系統中設備1

和設備2分別是什么設備（2分）？A 向B 傳遞信息時設備1和設備2分別執行什么功能（3分）？

答：設備1和2為編解碼器。設備1完成編碼功能，經過抽樣、量化和編碼將模擬數據轉換

為數字?jǐn)?shù)據，設備2實現解碼功能，經反變換將數字?jǐn)?shù)據恢復為原來的模擬數據。

2、作為連接N=8的用戶的通信網絡，用圖表示星型網絡和環型網絡的結構（4分），并說明當N 十分大時（N 30）用星型網絡如何連接N 個用戶（3分），并畫出N=30時候的網絡結構示意圖（3分）。

（提示：N 十分大時采用星型級聯方式連接，多個HUB 級聯）

3．請畫出點到點傳輸?shù)耐ㄐ畔到y(tǒng)的一般模型，并說明各部分的基本功能。

參見P4圖。

4．請畫出數據通信系統的基本模型，并說明各部分的基本功能。

參見P123圖7-3。包含（DTE,DCE ）

5．請畫出OSI 參考模型，并說明各層的基本功能。

參見P138圖7-13。

6．請畫出總線型、環形和星型網絡的拓?fù)浣Y(jié)構圖并說明各自的特點

參見P144-146

7．請畫出經過下列設備后的信號的波形

（1）

模擬數據

（2）

模擬數據

（3）

數字?jǐn)?shù)據

8、請繪出數字基帶傳輸系統的基本結構圖，并示意性地畫出各個組成部分處理后的信號圖形，說明圖形中的信號有什么特點？（參考P42圖3-12和圖3-13）。
