花生殼在組態王中的使用

花生殼在組態王中的使用花生殼在組態王中的使用,主要是應用其動態域名解析的功能。在組態王中凡是支持使用域名的設備、驅動程序及相關功能等,都可以采用花生殼軟件進行域名的解析。下面以GPRS 使用、Modb

花生殼在組態王中的使用

花生殼在組態王中的使用,主要是應用其動態域名解析的功能。在組態王中凡是支持使用域名的設備、驅動程序及相關功能等,都可以采用花生殼軟件進行域名的解析。下面以GPRS 使用、Modbus(TCP/IP)驅動,WEB 發布三個實例,來描述花生殼在局域網中應用到組態王中的使用。

一、使用花生殼前的準備工作

在組態王中使用花生殼進行域名解析之前,有兩項準備工作:

1、是否正確安裝花生殼客戶端軟件,是否已申請域名,域名是否已激活。

2、上互聯網的代理服務器的IP 地址是否為公網IP 地址;若代理服務器已為公網IP 地址,且在局域網內部PC 機上使用花生殼時,查看是否已把服務器的80端口或其他端口映射到公網上。(映射端口時已把某一端口如80端口,和局域網內確定的PC 機聯系起來了。如:在一臺IP 地址為172.16.1.222的局域網PC 機上使用花生殼,需把PC 機IP 地址172.16.1.222和代理服務器的80端口對應的填入到路由器的端口映射表中。)

二、花生殼在組態王中的使用舉例

花生殼在組態王中使用時,只需要把花生殼客戶端啟動起來并保證域名已經激活即可,后續的工作只是在組態王軟件或相應設備中的某些參數中設置域名。 花生殼使用步驟如下:

第一步:登陸花生殼

,

輸入ORAY 護照和密碼,點擊 【登陸】

第二步:查看域名是否可用

若已申請域名且已激活,如上圖所示,域名前的圖標為彩色;若沒有申請域名或是沒有激活域名,花生殼會在運行5分鐘后自動離線;已激活域名的花生殼不會自動離線。為了不影響其他程序,可以點擊花生殼的【關閉】按鈕,使其最小化到任務欄中,如下圖所示。

至此花生殼的使用任務已完成。下面以實例來說明花生殼(域名)的使用:

1、 花生殼在GPRS 中的使用

操作系統為winxp ,組態王為6.52通用版,DTU 為宏電H7710-CGH ,花生殼3.9.1.1版 很多客戶在使用組態王時,經產采用GPRS 模塊和設備進行通訊,現在很多廠家的GPRS 也都支持域名解析的功能。花生殼在GPRS 中使用時,主要是用在對DTU 的配置中,而在組態王中并不需要做任何關于花生殼的參數設定,關于GPRS 的使用可以參看組態王I/O驅動幫助。在DTU 中對域名的配置如下圖所示:

,

其中“DSC 域名”處填寫的就是登陸花生殼后所顯示的域名。

注:從上面的畫面中可以有“DSC IP 地址”和“DSC 域名”兩項,分別代表“靜態IP 地址”和“域名”,若兩項同時都設置時,只有靜態IP 地址起作用,此時域名解析是不可用的,故此建議只設置兩項中的一項即可。

2、花生殼在Modbus (TCP/IP)中的使用

操作系統為winxp ,組態王為6.52通用版,花生殼3.9.1.1版

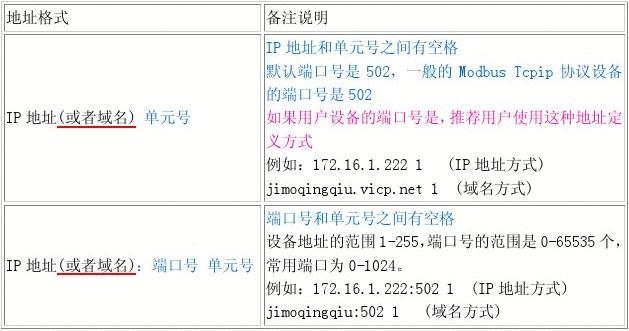

在組態王中使用Modbus (TCP/IP)和設備通訊時,設備定義地址的格式如下表所示:

在此只介紹組態王中定義設備地址格式時如何使用域名。兩種不同的地址格式如下圖所示:

A 、格式1:域名 單元號

,

B 、格式2:域名:端口號 單元號

關于Modbus (TCP/IP)的其他使用可以參看組態王I/O驅動幫助。

3、花生殼在WEB 發布中的使用

操作系統為winxp ,組態王為6.52通用版,花生殼3.9.1.1版

在組態王中通過WEB 發布,可以使用戶通過IE 瀏覽器獲得與組態王運行系統相同的監控畫面和數據。但由于局域網內的數據對外網用戶的訪問做很多的限制,故外網用戶要通過IE 瀏覽器訪問組態王運行系統的監控畫面和數據是比較困難的。通過域名解析可以實現內外網的互聯解決這一問題。具體操作如下:

(1)、局域網內用戶的操作

A 、 花生殼端:

在WEB 發布中使用花生殼時,只需要局域網內部用戶(組態王運行系統所在的機器)把花生殼客戶端運行起來即可,不需要其他的操作。

B 、 組態王WEB 發布端:

在組態王6.52中WEB 發布有四項:發布畫面、發布實時信息、發布?xì)v史信息、發布數據庫信息;發布時直接按照局域網內部發布時的操作進行即可,無須做特別的處理。

例如,發布實時信息,雙擊【web 發布】下的【發布實時信息】,出現如下畫面:

,

由上圖可以看到,在IP 地址處填入的是局域網IP 地址(即:發布實時信息的機器的IP 地址)。

(2)、互聯網上用戶的操作

互聯網用戶若要看到組態王運行系統的監控畫面和數據,按照如下進行操作:

打開IE 瀏覽器,在地址欄中輸入如下地址:http://219.232.61.118:端口號,如下所示:

其中的IP 地址為局域網中上互聯網的代理服務器的IP 地址,端口若為80可以不用填寫,若為其他端口需要在此填寫相應的端口號。

注:此處的端口為前面所述的服務器映射到公網上的端口。如局域網內IP 地址為 172.16.1.222的機器進行WEB 發布,且在路由器的端口映射表中把172.16.1.222和代理服務器(IP 為219.232.61.118)的81端口相關聯了,則互聯網用戶在IE 瀏覽器地址欄中需要如下輸入:http://219.232.61.118:81。
