BX-3GPRS 產品說明書
2011-8-31
用戶手冊
,BX3GUM001
Copyright
All rights reserved. No part of this publication may be reproduced in any form by print, photo print, microfilm or any other means without written permission by ONBON.
? 2010-2011 Onbon
,BX3GUM001
版本歷史:
BX3GUM001
目錄
1. 概述 .......................................................................................................................................... 4
2. 應用背景 . .................................................................................................................................. 5
3. 使用方法 . .................................................................................................................................. 6
3.1 準備工作 ....................................................................................................................... 6
3.2 硬件連接 ....................................................................................................................... 6
3.3 使用步驟 ....................................................................................................................... 6
4. 常見故障 . ................................................................................................................................ 13
5. 聯系我們 . ................................................................................................................................ 14
,BX3GUM001
BX-3GPRS 用戶手冊
1. 概述
BX-3GPRS 自2011年1月開發至今,歷經6個月的嚴格測試和小批量試用,終于2011年11月28日正式發布,大批量供貨。BX-3GPRS 與《LedshowGG 傳媒信息集群發布軟件》形成了卓越的一體化解決方案,將以優良的性能、優秀的品質和優惠的價格推動和引領LED 顯示屏行業GPRS 無線技術應用的迅猛發展!
如下表所示,我們在此對BX-2GPRS 與BX-3GPRS 的主要參數與指標進行了簡單比較。
BX3GUM001
2. 應用背景

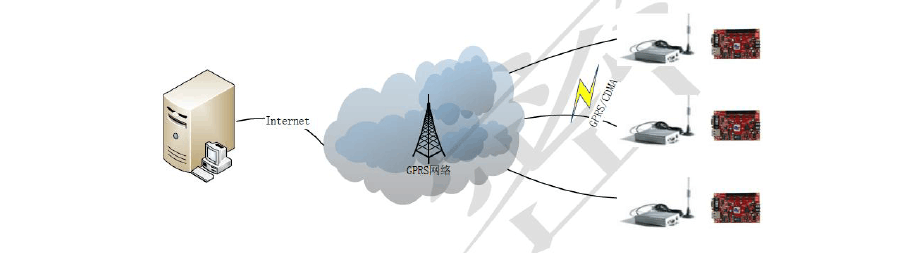

隨著LED 顯示屏越來越廣泛的應用,LED 顯示屏集群系統開始大量出現。而集群系統的出現,也對集群控制提出了越來越高的要求?,F(xiàn)階段的集群系統大多采用基于GPRS/CDMA網絡的無線控制方案,GPRS/CDMA網絡由于網絡覆蓋面大,入網簡單,因而得到了廣泛應用,GPRS 網絡
Internet GPRS/CDMA
服務器通過Internet 連接到GPRS 網絡,而LED 控制器通過GPRS/CDMA DTU 接入到GPRS 網絡,由此服務器即可通過GPRS 網絡對LED 顯示屏進行集中控制。
,BX3GUM001
3. 使用方法
本章節將詳細介紹,BX-3GPRS 的使用方法。

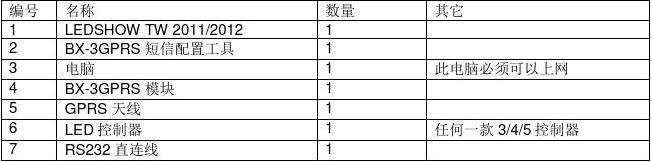

3.1 準備工作
3.2 硬件連接

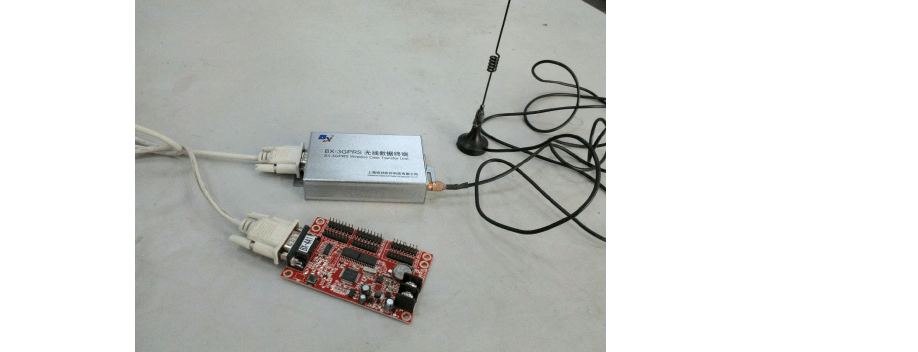

如下圖所示,GPRS 模塊與LED 控制器之間使用RS232直連線連接,GPRS 天線連接到GPRS 模塊天線端子上。
注:GPRS 模塊與LED 控制器都使用5V 供電
3.3 使用步驟
GPRS 的配置主要分為兩部分,即服務器配置與GPRS 模塊的配置,其具體步驟如下。 注:在以下說明中,我們默認所有的PC 軟件都運行在GPRS 服務器上。
步驟1:
確定服務器模式。
,BX3GUM001 服務器模式分為固定IP 和域名解析兩種。固定IP 模式下,我們建議客戶向電信運營商購買一個固定的IP 地址,否則IP 地址會不定期的發生變化,且每次變化后,需要對GPRS 模塊進行重新配置。 而域名解析模式使用起來比較簡單,在此種模式下,GPRS 模塊只需配置一次,且服務器端無需做端口映射,但客戶需向域名解析服務商購買域名(注:國內比較知名的域名提供商為 花生殼 )。
因此,客戶可根據自身情況來選擇不同的模式。
如果使用固定IP 模式,則執行步驟2,否則直接執行步驟4。
步驟2:
判斷GPRS 服務器是否需要在路由器中做端口映射,打開“BX-3GPRS
短信配置工具”
-> “判斷服務器是否需端口映射”,如下圖所示:
如果本機IP 與其外網IP 不一致,則需在路由器中做端口映射(步驟2),否則直接執行步驟3。
,BX3GUM001 步驟3:
如果本機IP 與其外網IP 不一致,則需做端口映射。
注意:根據路由器品牌與型號的不同,以下設置頁面會有較大差別,但設置基本相同。以下,我們將以TP-LINK 的一款路由為例進行詳細說明。
如下圖所示,在IE 瀏覽器中輸入路由器IP (一般情況下,如果本機IP 為192.168.1.*,則路由器IP 為192.168.1.1),輸入用戶名和密碼進入路由器配置頁面。
點擊 轉發規則 –> 虛擬服務器,在虛擬服務器設置頁面下填寫“服務端口號”和“IP 地址”。并且,將“協議”類型選擇為 ALL。然后,保存即可。
注意:在此服務端口號必須大于 1024
步驟4:
添加顯示屏。
在GPRS 服務器上打開LEDSHOW TW,選擇 “設置”菜單 -> “設置屏參”,在“屏參設置”對話框中添加顯示屏,選擇“通訊模式”為“GPRS 無線通訊”。其它屏參設置與顯示屏實際情況相
,BX3GUM001 同即可,如下圖所示:

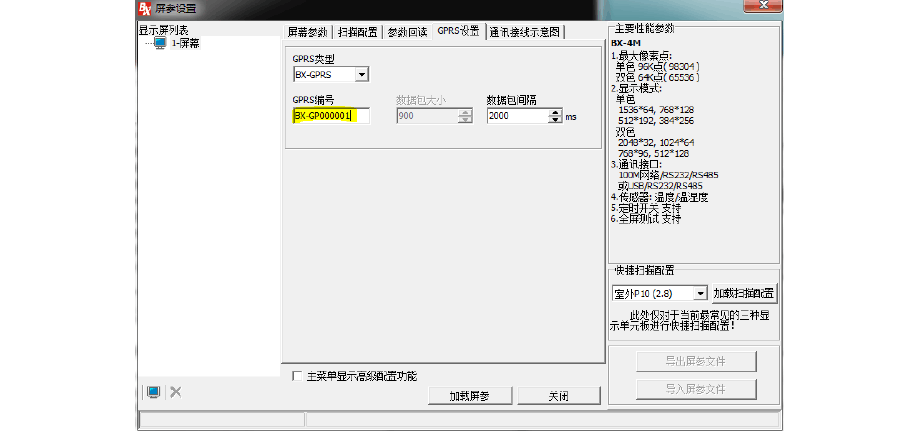

在“GPRS 設置”頁,填寫“GPRS 編號”。此編號為任意一個11位的字符或數字。 注意,此編號對于每一個GPRS 來說必需是唯一的。
如下圖所示,參數設置完畢后,關閉此對話框,而不要選擇“加載屏參”。
