INFOMARK-IMW-C920W EGG操作指南 ,目錄一 個人終端配置 . .............................................

INFOMARK-IMW-C920W EGG

操作指南

目錄

一 個人終端配置 . .................................................................................................................... 3

二 EGG 登錄 . ............................................................................................................................ 4

三 EGG 設置 . ............................................................................................................................ 5

四 測試 . .................................................................................................................................. 10

一 個人終端配置

個人終端指的是筆記本電腦、手機、PAD 等設備，具備WIFI 功能都可以配合EGG 使用。

以電腦為例，首先右鍵點擊網上鄰居，看到“無線網絡連接”，雙擊搜索無線網絡，查找SSID ，手機伴侶的背面標簽可查到SSID ，例如IMW-C92000124F

無線網卡設置自動獲取IP 地址，連接到無線網絡后，會自動獲取IP 地址，這時打開命令行，輸入PING 192.168.1.1，如果ping 通，就可以登錄到手機伴侶內了。

安卓系統的手機開啟WIFI 功能，進入設置 —無線和網絡—WLAN 設置中可搜索無線網絡，點擊EGG 對應的SSID 連接即可。

二 EGG 登錄

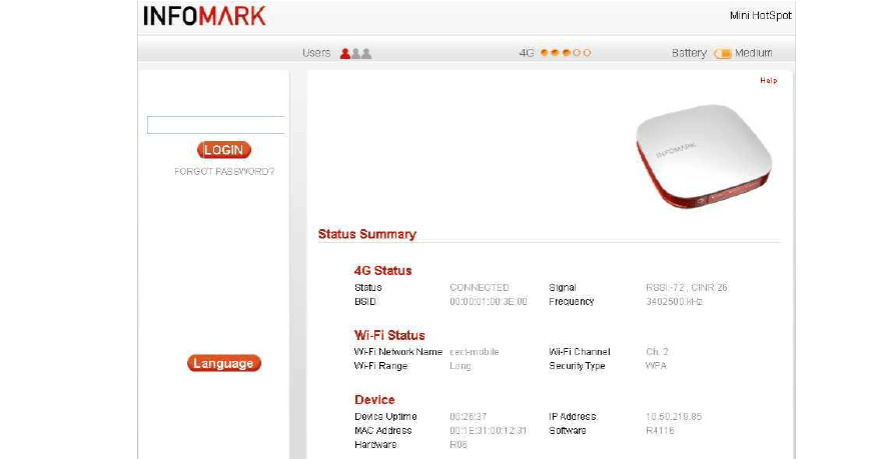

打開IE 瀏覽器，在地址欄輸入地址192.168.1.1， 就可以看到EGG 的配置主頁面。

USER 顯示最多支持8個用戶連接設備， 旁邊的是4G 信號強度和電池情況。

4G Status Signal內顯示信號強度（RSSI ）信號品質（CINR ），BSID 基站信息。

Wifi Status顯示SSID 信息，頻道等信息。

Device 顯示IP 地址，MAC 地址和軟硬件版本等信息。

三 EGG 設置

1 進入配置界面

在左上方的空白格子內輸入：admin 后，點LOGIN 進入配置界面

Device setup 里的 password可修改登陸設置界面密碼的，默認admin ，建議進行修改

Advanced settings內可設置防火墻，DHCP 等功能

2 WIFI設置

點擊WiFi Settings ,

Basic 中可更改SSID ，即無線局域網的名稱

Authentication 中可設置WIFI 認證方式，默認配置為不認證，建議更改為WPA 或其他方式，需要密碼才可連接EGG.

進入Advanced, 可以進行高級設置，如是否廣播SSID,WIFI 頻道, 工作模式等。

3 WIMAX設置

進行WIMAX 相關設置前，需要進入工程師設置模式，按住組合鍵Ctrl Shift E同時鼠標點擊右上方EGG 的圖標，會出現Enter the engineering password輸入engadmin 就進入了工程師設置模式。

點擊Engineer 里的Frequency 設置頻率，在Add Freq 中輸入 編號：3

起始頻率3402500

結束頻率3507500

下一頻率5000

頻寬5000

FFTSIZE 1024

點擊M/ADD即可

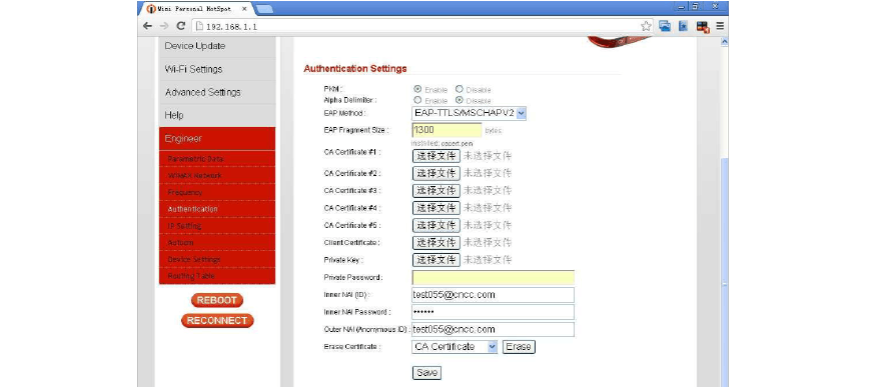

然后點擊Authentication 設置認證信息

EAP Method:EAP-TTLP/MSCHAPV2

CA Certificate #1,點擊“選擇文件”來上傳數字證書

Inner NAI (ID) 和Outer NAI (Anonymous ID) :輸入用戶名@域名 Inner NAI Password 輸入密碼, 其他設置不用修改，點下面的SAVE 然后點左下方的REBOOT 重啟啟動EGG ，所有設置完成。

四 測試

再次進入配置頁面，看到4G Status ：CONNECTED 說明已經成功聯網。EGG 正面的指示燈

PWR:電源開關

Wi-Fi ：綠色常亮指有設備通過WIFI 連到設備，閃爍無設備連接 WIMAX ：綠色指的信號非常好，橙色信號一般，紅色信號差，紅色閃爍則無信號。
