DVR設置

1. 概述1.1 目標本文檔描述了:1. 如何在ADSL (PPPOE )撥號的網絡環境下,對DVR 以及路由器進行設置,實現通過公網訪問設備。2. 如何設置郵件服務,實現告警時發送email

1. 概述

1.1 目標

本文檔描述了:

1. 如何在ADSL (PPPOE )撥號的網絡環境下,對DVR 以及路由器進行設置,實現通過公網訪問設備。

2. 如何設置郵件服務,實現告警時發送email 通知指定的責任人

以下操作以TP-LINK 的TL-490T 路由器為例,其他品牌的路由器操作也類似

本文檔的讀者主要是技術支持,客服以及客戶。

1.2 范圍

本文檔描述了

1. 設置實現在公網訪問設置硬盤錄像機

2. EMAIL 設置

3. 手機監控的使用

1.3 術語表

DDNS (Dynamic Domain Name Server):動態域名服務

DNS (Domain Name Server):域名服務器

ADSL(Asymmetrical Digital Subscriber Loop):非對稱數字用戶環線

DVR (Disk Video Record):硬盤錄像機

2. 簡單外網訪問設置

本功能可以在不需要申請復雜的動態DDNS 域名也無需在路由器設置端口映射或者DMZ 主機,通過自動獲取的域名即可在公網訪問設備。

注:使用本功能時,如果設備掛在路由器下面,請確保路由器的UPnP 功能處于啟用狀態。

2.1 啟用UPNP

UPNP 設置在路由器“轉發規則”-〉“UPNP

設置”,啟用該服務,如圖:

,

3. 高級外網訪問設置

如果您的設備在工廠,而您想在家里訪問設備,對設備進行遠程監視,則需要進行外網訪問設置。

設置的一般步驟為:

1) 設置設備的IP 地址以及DNS 服務器。

2) 在路由器上設置端口映射

3) 申請域名,因?yàn)閾芴柷闆r下,IP 地址是動態分配的,會經常變化,這時您就需要一個域名與您的設備IP 進行綁定,

無論IP 怎么變化,只要通過您申請的域名就可以訪問設備

4) 設置申請的域名,這個有2種方式,一種將您申請的域名設置到設備,由設備與域名服務器進行IP 地址更新 另外一種將您申請的域名設置到路由器,由路由器與域名服務器進行IP 地址更新

3.1設備IP 地址以及DNS 服務器設置

設備的IP 地址設置有2種方式:手動指定IP 和動態獲取IP (DHCP ),動態獲取IP 需要路由器支持DHCP 服務

3.1.1手動設置IP

從DVR 的“主菜單”-〉“系統設置”-〉“網絡設置”,進入網絡設置界面,如圖

IP 地址設置成和路由器在同一個局域網內,子網掩碼,默認網關設置成和路由器一樣,首選DNS ,備選DNS 為您的網絡服務商所提供,在路由器的“網絡運行狀態”中可以看到

首選DNS 為:221.12.1.227 備用DNS 為:221.12.33.227

,

3.1.2自動獲取IP (DHCP )

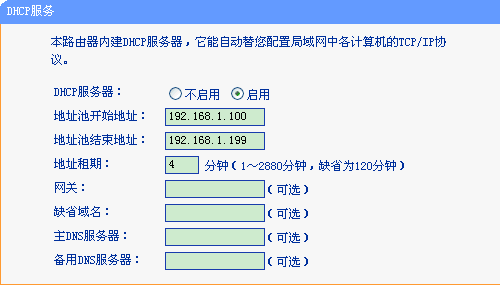

設備支持IP 自動獲取,首先需要在路由器上啟用DHCP 服務,如圖,地址池開始地址和地址池結束地址可以自行設置,一般默認即可。

然后,從DVR 的“主菜單”-〉“系統設置”-〉“網絡設置”,進入網絡設置界面,

啟用“自動獲取IP 地址”,保存,如果成功獲取IP(一般保存后,10秒內就可以獲取到IP 地址) ,在IP 地址中會顯示所獲取的IP 地址,該地址應該是在路由器的地址池開始地址和地址池結束地址之間(不推薦自動獲?。鐖D

3.3路由器端口映射

當設備在局域網內時,為了在公網上能夠直接訪問設備,進行圖像監視,需要在路由器上對設備進行映射

如果局域網內只有1臺設備,需要在公網上訪問,可以直接設置為DMZ 主機,如果有多臺設備要在公網訪問,則需要使用虛擬服務器進行端口映射。以下2種方式可以根據需要自行選擇一種設置即可,具體操作如下

3.2.1一臺設備路由器映射

舉例說明,在局域網內有一臺網絡硬盤錄像機,其IP 地址為10.6.0.114 (IP 地址設置見“設備IP 地址以及DNS 服務器設置”) 。

,

登錄路由器,進入 “轉發規則”-〉“DMZ 主機”,如圖

啟用DMZ 主機,其中DMZ 主機IP 地址為硬盤錄像機的IP 地址。設置完成后,使用路由器撥號成功后獲得的公網IP 地址,在路由器的“運行狀態”中可以看到

通過IE 瀏覽器訪問設備:http://124.90.159.61,能夠訪問說明設置成功。(124.90.159.61為路由器撥號成功后獲取的公網IP 地址)

3.2.2多臺設備路由器映射

當局域網內有多臺網絡硬盤錄像機都需要能夠在公網訪問,監視圖像時,需要使用路由器的虛擬服務器進行端口映射。 舉例說明:

假設局域網內有3臺設備A ,B ,C 。其IP 地址,HTTP 端口,TCP 端口設置如下

A 設備:IP 地址:10.6.0.10, HTTP端口:8080,TCP 端口:34570

B 設備:IP 地址:10.6.0.11, HTTP端口:8081,TCP 端口:34571

C 設備:IP 地址:10.6.0.12, HTTP端口:8082,TCP 端口:34572

如圖,為A 設備的設置

注:修改HTTP 端口,TCP 端口后要重啟設備才能生效。

,

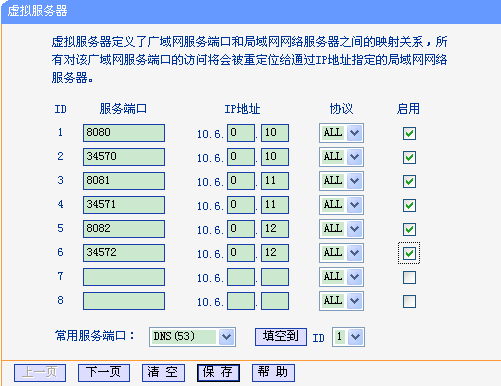

設置好設備后登錄路由器,在“轉發規則”-〉“虛擬服務器”中,設置將設備的端口號與IP 對應,如圖

注意需要啟用才生效

可以在IE 瀏覽器輸入:

其中124.90.159.61為路由器撥號成功后獲取的公網IP 地址

3.3動態域名解析(DDNS )

通過ADSL 撥號,獲得的公網IP 地址經常會改變,DDNS 可以將獲取的IP 地址和域名進行綁定,訪問設備時只需要輸入域名而不用知道撥號獲得的IP 地址,極大方便用戶在公網上對設備進行訪問。

實現域名和公網IP 地址綁定有2種方式:1. 使用路由器支持的DDNS 2. 使用設備支持的DDNS 服務

以上2種方式可以任選一種,推薦使用設備支持的DDNS 服務。

目前國內常用的DDNS 有:希網(cn99/3322), 88IP, 花生殼(oray )。不同的路由器廠家支持的DDNS 服務商也不一樣,具體見路由器的“動態DNS ”,我所用的這款TP-LINK 路由器支持花生殼DDNS ,硬盤錄像機自身目前國內支持希網和花生殼。

3.3.1路由器DDNS 設置

以花生殼DDNS 為例,登錄路由器進入“動態DNS ”,設置用戶名和密碼,若沒有注冊用戶名可以去花生殼的官方網站上注冊:

,

成功后,可以使用域名信息中的域名來訪問設備(確認路由器映射已經設置,路由器映射設置見路由器映射)

3.3.2設備DDNS 設置

目前設置支持希網(CN99)和花生殼的DDNS 服務,您可以任一選擇一種進行設置。下面分別介紹這2種DDNS 服務設置

3.3.2.1 希網DDNS 設置

1.申請DDNS 帳號

如果已經有3322的帳號可以跳過此章節。

訪問http://www.3322.org網站,在網站的主頁上選擇“注冊”

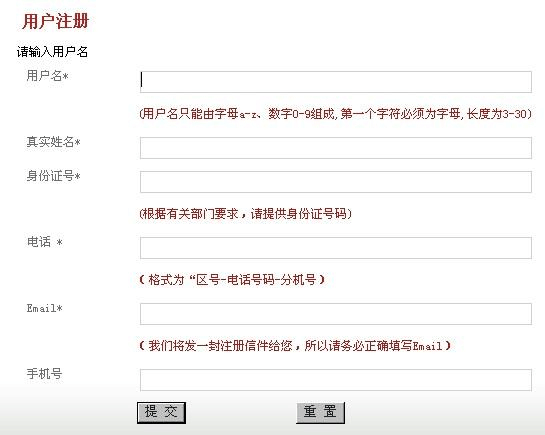

輸入你的注冊用戶名,真實姓名,身份證號,電話和

email

,

注冊成功后,需要登錄你的email 郵箱,確認注冊信件后,帳號才能正常使用。確認注冊信件后,使用剛剛申請的帳號,登錄

選擇“管理域名”,點擊“新建”

輸入您要申請的域名(我設置的域名為ddnstest1.3322.org ,你可以根據自己的需要設置)。

,

確認,成功后,重新點擊“域名管理”,在左上角將會出現您剛剛申請的域名

2.設置DDNS 帳號

打開設備的菜單,“主菜單”-〉“系統設置”-〉“網絡服務”-〉“DDNS 設置”,在DDNS 類型中選擇“CN99”如圖:

本機域名:為您所注冊的動態域名

用戶名:您在希網所注冊的用戶名

密碼:您在希網所注冊的用戶名的密碼

設置好后,可以使用ping ddnstest1.3322.org,檢驗設置是否成功,如果ping 成功返回, 表明設置成功

之后就可以使用http://xiongmai.3322.org來訪問設備了(確認路由器映射已經設置,路由器映射設置見路由器映射)

,

3.3.2.2花生殼DDNS 設置

1.申請DDNS 帳號

可以到花生殼的官方網站http://www.oray.cn申請帳號,具體過程略

2. 設置DDNS 帳號

打開設備的菜單,“主菜單”-〉“系統設置”-〉“網絡服務”-〉“DDNS 設置”,在DDNS 類型中選擇“Oray ”如圖:

本機域名:為您所注冊的動態域名

用戶名:您在花生殼所注冊的用戶名

密碼:您在花生殼所注冊的用戶名的密碼

4. 郵件服務設置(EMAIL )

DVR 支持當有告警產生時,根據用戶的設置,向設定的責任人,發送通知郵件。如設置了告警抓拍,聯動發送email ,告警聯動的抓拍圖片連同告警信息將以郵件的形式,發送到指定的信箱。 目前已經驗證支持的郵件服務器有:126, 163, 263, gmail, sina,139,156。由于hotmail ,yahoo 郵箱不支持smtp ,故DVR 不支持hotmail ,yahoo 郵箱。

在設置郵箱前,請確認在主菜單-〉系統設置-否則會出現連接不上郵件服務器,非常重要。

4.1網易郵箱設置 已經驗證支持的網易郵箱有:126,163,263。

注:從2006年11月開始申請的126,163,263免費郵箱都不支持smtp 服務,所以確認您的免費郵箱是在2006年11月之前申請。

,

以126郵箱為例設置如下:

用戶名:您申請的郵箱的用戶名

密碼:您申請的郵箱的密碼

發件人:您完整的郵箱地址

收件人:最多可以有3個收件人, 以“; ”(分號 空格) 分開,收件人可以與發件人一樣 主題:可以根據您的需要,設置相關的郵件主題

其他照著上面填寫即可。

4.2新浪郵箱設置

通過瀏覽器登陸郵箱,在郵箱設置-〉賬戶-〉POP/SMTP設置,將開啟打勾,保存。

DVR 設置如下:
