網絡協議數據獲取與TCP/IP協議分析

一、 實驗環境介紹

網絡接入方式：校園網寬帶接入，IP 獲取方式：DHCP ； 操作系統為windows7旗艦版；

本機MAC 地址為5c:f9:dd:70:6a:89，IP 地址為10.104.5.53。

圖1 網絡狀態截圖

二、實驗步驟

1. 啟動wireshark ；

2. 啟動一個網頁瀏覽器，并鍵入一個URL 地址，如：www.baidu.com

。注

意此時不要按下回車鍵；

3. 清除電腦中的DNS 緩存，啟動wireshark ，開始抓包；

4. 在瀏覽期網頁位置按下回車鍵，開始訪問指定的網頁。

5. 一旦網頁內容下載完畢，立即停止Microsoft Network Monitor 抓包，并將抓到的數據包存入文件中，同時將顯示的網頁存儲下來，以便后面參考。

三、實驗過程

使用wireshark 前清除DNS 緩存截圖如下。

圖2 清除DNS 緩存

抓取協議如下圖所示：

圖3 抓取協議

四、協議分析

1. 抓取的協議類型

檢查在Microsoft Network Monitor 頂端窗口的協議一列，確認你已經抓到了DNS 、TCP 和HTTP 數據包。

答：由圖3可看出抓到了DNS 、TCP 、HTTP 數據包。

2. 以太網幀，IP 分組和UDP 數據報

(1) 檢查客戶端發出的第一個DNS 分組

a. 確定客戶端的以太網地址和IP 地址

答：如圖4，客戶端的MAC 地址為5c:f9:dd:70:6a:89；

IPv4地址為：10.104.5.53。

b. 以太網幀結構的TYPE 字段是什么內容？

答：如圖所示，以太網幀結構的TYPE 字段為：0x0800，表示該幀是IP 協議。

c. 目的以太網地址和目的IP 地址分別是什么？這些地址對應哪些計算機？解釋這些結果與你連接到Internet 的計算機有關系。

答：目的以太網地址：00: 0f:e2:d7:ef:f9，目的IP 地址：10. 0. 0.10

對應的計算機：以太網地址對應要訪問的www.bitren.com 的源地址，IP 地址是本地局域網域名服務器的IP 地址。因為我們訪問網絡時用的是域名，只有經過域名服務器經過域名解析得到要訪問的網絡IP 地址，才能進行交換數據。不同的局域網的域名服務器IP 地址不同。

圖4 dns分組

（2）檢查客戶端發出的第一個DNS 分組的IP 報頭

a 包頭的長度是多少？分組的總長度是多少？

b 確定協議類型字段。載荷數據中協議的編號和類型是什么？

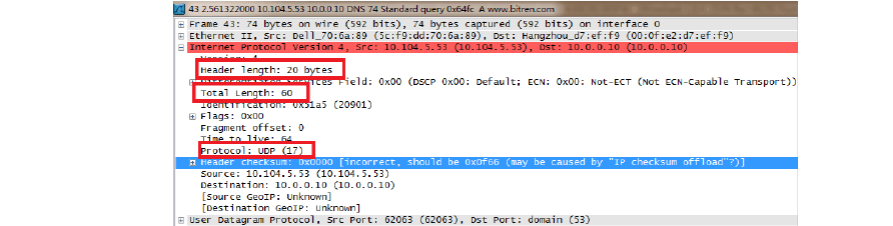

圖5 IP報頭

答：報頭的長度是20 bytes，分組的總長度是60bytes 。

協議類型字段如圖所示0x11，協議編號為17，類型為UDP 。

3). 檢查客戶端發出的第一個DNS 分組的UDP 報頭

a. 確定客戶端臨時端口號和服務器端的默認端口號。載荷數據中應用層協議的類型是什么？

b. 確定UDP 報頭中的長度字段是否與IP 報頭長度信息一致。

圖6 UDP報頭

由圖6知，客戶端臨時端口號為62063，服務器端的默認端口號為53。 UDP 報頭中的長度字段為40bytes ，根據40 20(IP報頭長度)=60(IP分組總長度) ，故UDP 報頭中的長度字段與IP 報頭長度信息一致。

4) 畫出客戶端和服務器端從數據鏈路層到應用層的協議棧，并解釋為什么各層的PDU 內容能夠使得應用層的進程之間實現端到端通信。

圖7 客戶端和服務器端從數據鏈路層到應用層的協議棧

實現各層的PDU 內容能夠使得應用層的進程之間實現端到端通信的原因是網絡分層，每一層都會為從上一層接收到的信息塊添加一個報頭和報尾。在目標端，每一層都讀出與其對應的頭部，并決定采取何種操作，將數據頭部和尾部去掉，最終將數據塊提交給上一層。

3.DNS

1) 檢查客戶端發送的DNS 分組中的DNS 查詢報文

a) 哪個字段表明這個報文是DNS 查詢還是響應？

b) 查詢的正文中傳送什么信息？

c) 查詢的交互ID 是什么？

d) 確定查詢的類型與級別的字段

圖8 DNS報文

a 查詢正文中flags 第一位為0，表明此DNS 分組為查詢報文。

b type A表示查詢是由域名查找IP 地址；Class:Internet(0x1)是指Internet 數據；Name 指要查詢域名。

c 查詢的交互ID 是0x64FC 。

d 類型字段Type ：A(0x1)，級別字段Class ：Internet(0x1)。

2) 現在檢查對上述查詢的DNS 響應的分組

a) 這個分組中的以太網地址和IP 地址應當是什么？檢驗這些地址是正確的 b) 傳送DNS 響應的IP 分組和UDP 數據報的大小是多少？是否比查詢的長？ c) 確定在響應報文中的交互ID 是正確的。

d) 在響應報文中提供了多少個答案？比較這些答案及其TTL 值。

圖9 DNS報文

a 目的以太網地址：00: 0f:e2:d7:ef:f9，目的IP 地址：10. 0. 0.10，顯然是正確的。

b IP分組的長度124bytes ，UDP 數據報大小是104bytes ，要比查詢的長。 c 響應報文中的交互ID 是0x64FC ，與查詢的交互ID 相同。

圖10 DNS nameservers

在響應報文中共提供了2個答案，分別是dns13.hichina.com 和dns14.hichina.com ，TTL 分別都是40分49秒。

4 TCP 三次握手

1) 確定http 客戶端和服務器端建立廉潔的三次握手的第一個TCP 分段的幀結構。

a) 在這個分段中你期望看到哪個源端以太網地址和IP 地址？你期望看到的協議和類型字段是什么內容？確認這些地址是正確的。

b) 解釋在第一個TCP 分段中的目的以太網地址和IP 地址的值。這些地址對應什么計算機？

c) 確定客戶端使用的臨時端口號，確認使用的默認端口號是HTTP 默認的。 d)TCP 分段的長度是多少？

e)

客戶端到服務器端分段的初始序列號是多少？初始窗口大小是多少？最

大分段尺寸是多少？

f) 找到包含SYN 標志的十六進制字符。

圖11 TCP三次握手第一次

A ）期望看到客戶端的MAC 地址和IP 地址，期望看到的協議和類型字段是IP （0x08000）。如圖由此可確認地址的正確性。

B ）目的以太網地址為：00: 0F:E2:D7:EF:F9，它是服務器的MAC 地址，IP 地址為：10.1.10.253，它是服務器的IP 地址。
