11N 無線寬帶路由器

TL-WR841N 詳細配置指南

版本：1.0.1

2007-11-2

商標、版權聲明

為深圳市普聯技術有限公司的注冊商標。本產品的所有組成部分，包括配件和軟件在內，其版權都歸深圳市普聯技術有限公司所有，未經深圳市普聯技術有限公司許可，不得任意仿制、拷貝、謄抄或轉譯。本手冊所提到的產品規格和資訊僅供參考，如有內容更新，恕不另行通知，可隨時查閱我們的萬維網頁http://www.tp-link.com.cn/。 版權所有，不得翻印

目 錄

第1章

1.1

1.2

第2章

2.1

2.2

2.3

2.4

第3章

3.1

3.2

3.3

3.4

3.5

3.6

3.7

3.8

3.9

3.10產品概述....................................................................................................... 1 產品簡介.........................................................................................................................1 主要特性.........................................................................................................................1 硬件描述....................................................................................................... 3 面板布置.........................................................................................................................3 2.1.1 前面板................................................................................................................3 2.1.2 后面板................................................................................................................3 復位................................................................................................................................4 系統需求.........................................................................................................................4 安裝環境.........................................................................................................................4 配置指南....................................................................................................... 5 啟動和登錄.....................................................................................................................5 運行狀態.........................................................................................................................5 設置向?qū)?........................................................................................................................7 網絡參數.........................................................................................................................7 3.4.1 LAN 口設置.........................................................................................................7 3.4.2 WAN 口設置........................................................................................................8 3.4.3 MAC 地址克隆...................................................................................................11 無線設置.......................................................................................................................12 3.5.1 基本設置...........................................................................................................12 3.5.2 無線安全設置...................................................................................................13 3.5.3 無線MAC 地址過濾...........................................................................................17 3.5.4 主機狀態...........................................................................................................18 DHCP 服務器................................................................................................................19 3.6.1 DHCP 服務........................................................................................................19 3.6.2 客戶端列表.......................................................................................................20 3.6.3 靜態地址分配...................................................................................................20 轉發規則.......................................................................................................................21 3.7.1 虛擬服務器.......................................................................................................21 3.7.2 特殊應用程序...................................................................................................23 3.7.3 DMZ 主機..........................................................................................................24 3.7.4 UPnP 設置........................................................................................................25 安全設置.......................................................................................................................26 3.8.1 防火墻設置.......................................................................................................26 3.8.2 IP 地址過濾.......................................................................................................27 3.8.3 域名過濾...........................................................................................................29 3.8.4 MAC 地址過濾...................................................................................................31 路由功能.......................................................................................................................32 動態DNS ......................................................................................................................33

3.11 系統工具.......................................................................................................................34

3.11.1 時間設置...........................................................................................................34

3.11.2 軟件升級...........................................................................................................35

3.11.3 恢復出廠設置...................................................................................................36

3.11.4 備份和載入配置................................................................................................36

3.11.5 重啟路由器.......................................................................................................38

3.11.6 修改登錄口令...................................................................................................39

3.11.7 系統日志...........................................................................................................39

3.11.8 遠端WEB 管理..................................................................................................39

3.11.9 流量統計...........................................................................................................40

附錄A

附錄B

附錄C FAQ............................................................................................................ 42 IE 瀏覽器設置.............................................................................................. 45 規格參數..................................................................................................... 47

TL-WR841N 11N無線寬帶路由器

第1章 產品概述

1.1 產品簡介

首先感謝您購買TL-WR841N 11N無線寬帶路由器！

TL-WR841N 11N無線寬帶路由器是專為滿足小型企業、辦公室和家庭辦公室的無線上網需要而設計，它功能實用、性能優越、易于管理。

TL-WR841N 11N無線寬帶路由器基于IEEE 802.11n 標準草案，它能擴展無線網絡范圍，提供最高達300Mbps 的穩定傳輸，同時兼容IEEE 802.11b 和IEEE 802.11g 標準。傳輸速率的自適應性提高了TL-WR841G 與其他網絡設備進行互操作的能力。大范圍的無線覆蓋空間為您提供了自由輕松的網絡環境。穩定的數據傳輸以及帶寬供給為您的網上沖浪、MP3 下載、網絡電話、文件共享、網絡游戲等網絡服務提供了強大的技術保證，實現無憂上網。

TL-WR841N 11N無線寬帶路由器提供多重安全防護措施，可以有效保護用戶的無線上網安全。支持SSID 廣播控制，有效防止SSID 廣播泄密；支持64/128/152位WEP 無線數據加密，可以保證數據在無線網絡傳輸中的安全。內置的特有防火墻功能，可以有效防止入侵，為用戶的無線上網提供更加穩固的安全防護。

TL-WR841N 11N無線寬帶路由器提供多方面的管理功能，可以對DHCP 、DMZ 主機、虛擬服務器等進行管理；能夠組建內部局域網，允許多臺計算機共享一條單獨寬帶線路和ISP 賬號，并提供自動或按時連通和斷開網絡連接功能，節省用戶上網費用；支持訪問控制，可以有效控制內網用戶的上網權限。

TL-WR841N 11N無線寬帶路由器安裝和配置簡單。采用全中文的配置界面，每步操作都配有詳細的幫助說明。特有的快速配置向?qū)Ц軒湍p松快速地實現網絡連接。為了充分利用該款路由器的各項功能，請仔細閱讀該詳細配置指南。

# 提示：

在本手冊中，

?

?

?

? 所提到的路由器，如無特別說明，系指TL-WR841N 11N無線寬帶路由器，下面簡稱為TL-WR841N 。 用“→”符號說明在WEB 界面上的操作引導，其方法是點擊菜單、選項、按鈕等。 路由器配置界面的菜單或按鈕名采用“宋體 加粗”字表示，其它選項名或操作項等用“”表示。 圖片界面都配有相關參數，這些參數主要是為您正確配置產品參數提供參考。實際產品的配置

界面并沒有提供，您可以根據實際需要設置這些參數。

1.2 主要特性

?

? 提供一個10/100M以太網(WAN)接口，可接xDSL Modem/Cable Modem/Ethernet 內部集成四口交換機，提供四個10/100M以太網(LAN)接口

1

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? TL-WR841N 11N無線寬帶路由器支持最高達300Mbps 的傳輸速率，具備速率自適應功能，可以自動調整無線傳輸速率 支持64/128/152位WEP 加密，WPA/WPA2、WPA-PSK/WPA2-PSK等加密與安全機制，可以保證數據在無線網絡傳輸中的安全 支持SSID 廣播控制，有效防止SSID 廣播泄密 采用無隙漫游(Roaming)技術，保證高效的無線連接 內置網絡地址轉換(NAT)功能，支持虛擬服務器、特殊應用程序和DMZ 主機 內建DHCP 服務器，同時可進行靜態地址分配 支持VPN Pass-through，可以構建VPN 客戶端 支持通用即插即用(UPnP)，符合UPnP 標準的數據可順利通過 內置防火墻功能，支持域名過濾和MAC 地址過濾，可以有針對地開放指定計算機的上網權限 支持動態DNS 功能，能夠為動態IP 地址提供域名服務 內置靜態路由功能，可以根據需要構建特殊網絡拓撲 支持基于MAC 地址的訪問控制，可以有效控制內網用戶的上網權限 支持WEB 軟件升級，可以免費獲得路由器的最新軟件 可以根據上網動作，自動或按時連通和斷開網絡連接 支持遠程和Web 管理，全中文配置界面，配備簡易安裝向?qū)?Wizard)

2

TL-WR841N 11N無線寬帶路由器

第2章 硬件描述

2.1 面板布置

2.1.1 前面板

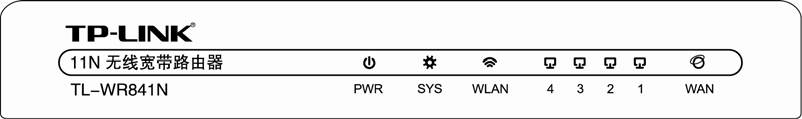

圖1 TL-WR841N前面板示意圖

指示燈： 指示燈

PWR 描述 電源指示燈 常滅－沒有上電

常亮－已經上電

常滅－系統存在故障

常亮－系統初始化故障

閃爍－系統正常

WLAN 無線狀態指示燈 常滅－沒有啟用無線功能

常亮－已經啟用無線功能 常滅－相應端口沒有連接上

WAN 廣域網狀態指示燈 常亮－相應端口已正常連接

閃爍－相應端口正在進行數據傳輸 常滅－端口沒有連接上

1/2/3/4 局域網狀態指示燈 常亮－端口已正常連接

閃爍－端口正在進行數據傳輸 功能 SYS 系統狀態指示燈

2.1.2 后面板

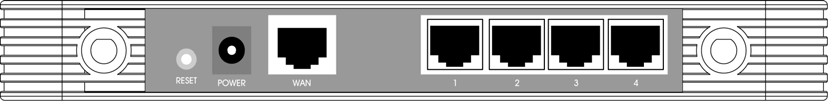

圖2 TL-WR841N后面板示意圖

3

TL-WR841N 11N無線寬帶路由器

1) POWER：電源插孔，用來連接電源，為路由器供電。

) 注意：

電源規格為12V DC，1.5A ，如果使用不匹配的電源，可能會導致路由器損壞。

2) 1/2/3/4：局域網端口插孔(RJ45)。該端口用來連接局域網中的集線器、交換機或安裝了網卡的計

算機。

3) WAN：廣域網端口插孔(RJ45)。該端口用來連接以太網電纜或xDSL Modem/Cable Modem。

4) RESET：復位按鈕。用來使設備恢復到出廠默認設置。

5) 天線：用于無線數據的收發。

2.2 復位

若要將路由器系統設置恢復為出廠默認設置，請在5秒內連續3次按壓RESET 按鈕；之后，路由器將重啟，重啟完畢后路由器將成功恢復為出廠設置。

2.3 系統需求

? 寬帶Internet 服務(接入方式為以太網電纜接入或通過xDSL/Cable Modem接入)

? 具有RJ45口的調制解調器(直接使用以太網電纜接入時不需要此設備)

? 每臺PC 的以太網連接設備(無線網卡或有線網卡及網線)

? TCP/IP網絡軟件(Windows 95/98/ME/NT/2000/XP自帶)

? Internet Explorer 5.0或更高版本

2.4 安裝環境

該路由器安裝時應該遵循以下原則：

? 將路由器水平放置。

? 盡量遠離發熱器件。

? 不要將路由器置于太臟或潮濕的地方。

) 注意：

環境因素對傳輸距離有影響，詳細介紹見附錄A 。

具體安裝過程見《TL-WR841N 11N無線寬帶路由器用戶手冊》。

4

TL-WR841N 11N無線寬帶路由器

第3章 配置指南

3.1 啟動和登錄

啟動路由器并成功登錄路由器管理頁面后，瀏覽器會顯示管理員模式的界面，如圖3。

在左側菜單欄中，共有如下幾個菜單：運行狀態、設置向?qū)?、網絡參數、無線設置、DHCP 服務器、轉發規則、

安全設置、路由功能、動態DNS 和系統工具。單擊某個菜單項，您即可進行相應的功能設置。下面將詳細講解各個菜單的功能。

圖3 啟動和登錄

3.2 運行狀態

選擇菜單運行狀態，您可以查看路由器當前的狀態信息，包括LAN 口狀態、無線狀態、WAN 口狀態和WAN 口流量統計信息，如圖4。

5

TL-WR841N 11N

無線寬帶路由器

圖4 運行狀態

? 版本信息：此處顯示路由器當前的軟硬件版本號。 ?

?

?

? LAN 口狀態：此處顯示路由器當前LAN 口的MAC 地址、IP 地址和子網掩碼。 無線狀態：此處顯示路由器當前的無線設置狀態，包括SSID 、頻段以及MAC 地址信息等。 WAN 口狀態：此處顯示路由器當前WAN 口的MAC 地址、IP 地址、子網掩碼、網關和DNS 服務器地址。 WAN 口流量統計：此處顯示當前WAN 口接收和發送的數據流量信息。
