L2TP 多實例典型配置

技術支持中心：趙彪04708

組網需求：

１、當采用不同域名接入時，ＰＣ獲得的地址是不同的。這樣，可以對不同用戶指定分配不同的地址，從而通過ＡＣＬ實現不同的訪問權限。２、ＰＣ的操作系統為ＷｉｎｄｏｗｓＸＰ，安裝了ＳｅｃＰｏｉｎｔ５．０５客戶端；３、ＳｅｃＰａｔｈ１０００Ｆ防火墻為ＶＲＰ３．４０，ＥＳＳ１６０４版本。

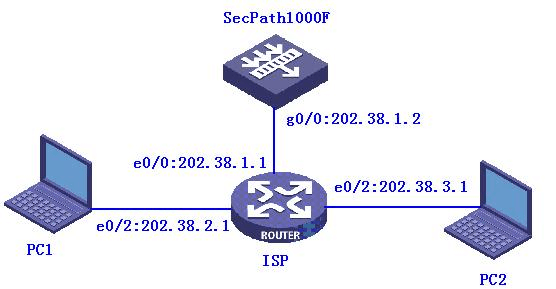

組網圖

配置信息

２．ＳｅｃＰａｔｈ１０００Ｆ的主要配置

使能Ｌ２ＴＰ

ｌ２ｔｐｅｎａｂｌｅ

給ｈｕａｗｅｉ－３ｃｏｍ．ｃｏｍ域名接入用戶分配地址池

ｄｏｍａｉｎｈｕａｗｅｉ－３ｃｏｍ．ｃｏｍ

ｉｐｐｏｏｌ２１７２．１６．１．１０１７２．１６．１．１００

給ｈｕａｗｅｉ．ｃｏｍ域名接入用戶分配地址池

ｄｏｍａｉｎｈｕａｗｅｉ．ｃｏｍ

ｉｐｐｏｏｌ１１７２．１６．０．１０１７２．１６．０．２０

配置Ｌ２ＴＰ帳號

1

ｌｏｃａｌ－ｕｓｅｒｈｕｊｕｎ

ｐａｓｓｗｏｒｄｓｉｍｐｌｅ１２３

ｓｅｒｖｉｃｅ－ｔｙｐｅｐｐｐ

ｌｏｃａｌ－ｕｓｅｒｚｈａｏｂｉａｏ

ｐａｓｓｗｏｒｄｓｉｍｐｌｅ１２３

ｓｅｒｖｉｃｅ－ｔｙｐｅｐｐｐ

使能Ｌ２ＴＰ的虛接口

ｉｎｔｅｒｆａｃｅＶｉｒｔｕａｌ－Ｔｅｍｐｌａｔｅ１

ｐｐｐａｕｔｈｅｎｔｉｃａｔｉｏｎ－ｍｏｄｅｃｈａｐｄｏｍａｉｎｈｕａｗｅｉ．ｃｏｍｉｐａｄｄｒｅｓｓ１７２．１６．０．１２５５．２５５．２５５．０

ｒｅｍｏｔｅａｄｄｒｅｓｓｐｏｏｌ１

ｉｎｔｅｒｆａｃｅＶｉｒｔｕａｌ－Ｔｅｍｐｌａｔｅ２

ｐｐｐａｕｔｈｅｎｔｉｃａｔｉｏｎ－ｍｏｄｅｃｈａｐｄｏｍａｉｎｈｕａｗｅｉ－３ｃｏｍ．ｃｏｍｉｐａｄｄｒｅｓｓ１７２．１６．１．１２５５．２５５．２５５．０

ｒｅｍｏｔｅａｄｄｒｅｓｓｐｏｏｌ２

配置外網口

ｉｎｔｅｒｆａｃｅＧｉｇａｂｉｔＥｔｈｅｒｎｅｔ０／０

ｉｐａｄｄｒｅｓｓ２０２．３８．１．２２５５．２５５．２５５．０

配置內網口

ｉｎｔｅｒｆａｃｅＧｉｇａｂｉｔＥｔｈｅｒｎｅｔ０／１

ｉｐａｄｄｒｅｓｓ１９２．１６８．１．１２５５．２５５．２５５．０

將接口加入到區域

ｆｉｒｅｗａｌｌｚｏｎｅｔｒｕｓｔ

ａｄｄｉｎｔｅｒｆａｃｅＧｉｇａｂｉｔＥｔｈｅｒｎｅｔ０／１

ｓｅｔｐｒｉｏｒｉｔｙ８５

ｆｉｒｅｗａｌｌｚｏｎｅｕｎｔｒｕｓｔ

ａｄｄｉｎｔｅｒｆａｃｅＧｉｇａｂｉｔＥｔｈｅｒｎｅｔ０／０

ａｄｄｉｎｔｅｒｆａｃｅＶｉｒｔｕａｌ－Ｔｅｍｐｌａｔｅ１

ａｄｄｉｎｔｅｒｆａｃｅＶｉｒｔｕａｌ－Ｔｅｍｐｌａｔｅ２

ｓｅｔｐｒｉｏｒｉｔｙ５

2

創建Ｌ２ＴＰ組

ｌ２ｔｐ－ｇｒｏｕｐ１

ｕｎｄｏｔｕｎｎｅｌａｕｔｈｅｎｔｉｃａｔｉｏｎ

ａｌｌｏｗｌ２ｔｐｖｉｒｔｕａｌ－ｔｅｍｐｌａｔｅ１ｒｅｍｏｔｅｌａｃ１ｄｏｍａｉｎｈｕａｗｅｉ．ｃｏｍｌ２ｔｐ－ｇｒｏｕｐ２

ｕｎｄｏｔｕｎｎｅｌａｕｔｈｅｎｔｉｃａｔｉｏｎ

ａｌｌｏｗｌ２ｔｐｖｉｒｔｕａｌ－ｔｅｍｐｌａｔｅ２ｒｅｍｏｔｅｌａｃ２ｄｏｍａｉｎｈｕａｗｅｉ－３ｃｏｍ．ｃｏｍ配置默認路由

ｉｐｒｏｕｔｅ－ｓｔａｔｉｃ０．０．０．００．０．０．０２０２．３８．１．１

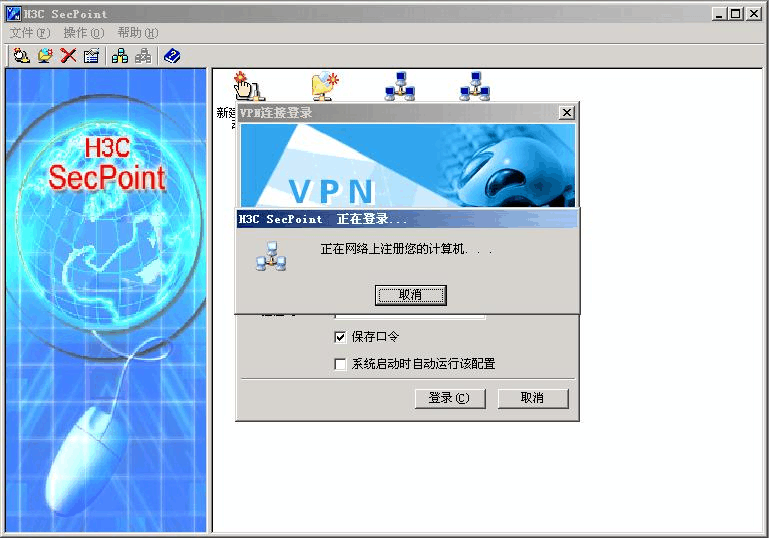

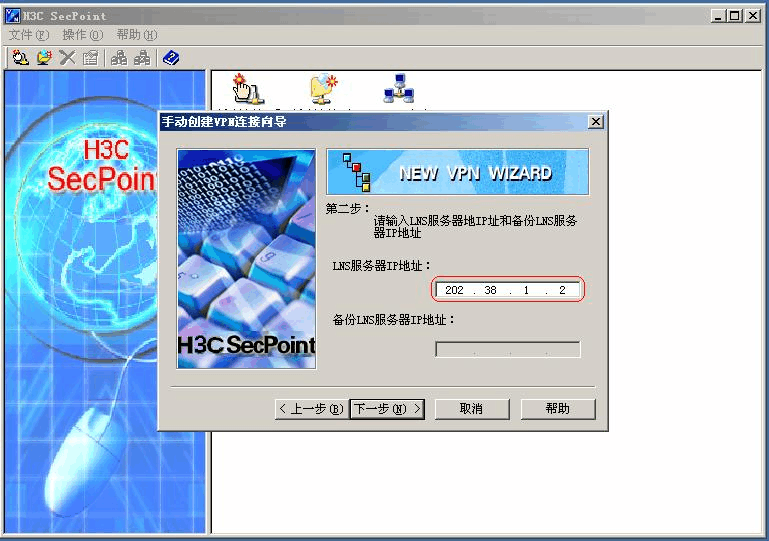

3. ＰＣ１

的主要配置

3

4

5

6

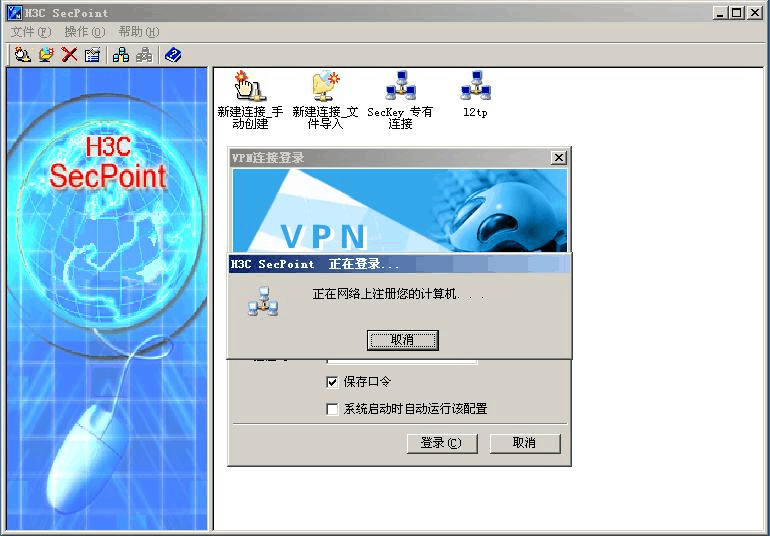

4. ＰＣ２

的主要配置

7

8

9

10
