計算機通信網實驗報告學號:班級:指導:姓名: ,一、實驗?zāi)康?）了解網絡常用命令的使用。2）熟練掌握及運用應用程序命令來查找TCP/IP網絡故障，并解除相應故障二、實驗環

計算機通信網

實驗報告

學號:

班級:

指導:

姓名:

一、實驗?zāi)康?/p>

1）了解網絡常用命令的使用。

2）熟練掌握及運用應用程序命令來查找TCP/IP網絡故障，并解除相應故障

二、實驗環境

具備Windows 操作系統的PC 機，并已連接在Internet 上

三、實驗內容

1 ipconfig命令

功能:

DOS 界面的TCP/IP配置程序，可以查看和改變TCP/IP配置參數。在默認模式下顯示本機的IP 地址、子網掩碼、默認網關。

格式：IPconfig[參數]

參數：

/All:顯示所有細節信息，包括主機名、結點類型、DNS 服務器、NetBIOS 范圍標識、啟用IP 路由、啟用WINS 代理、NetBIOS 解析使用DNS 、適配器地址、IP 地址、網絡掩碼、默認網關、DHCP 服務器、主控WINS 服務器、輔助WINS 服務器、獲得租用權等等。

/Batch[file]:將查詢結果寫入WINIPCFG.txt 文件或者參數[file]指定的文件。這是一個文本文件。 /renew_all:更新所有適配器。

/release_all:釋放所有適配器。

實例:輸入命令

C:IPconfig/all/batchmyip.txt

則所有詳細信息被寫入myip.txt 文件中。

2 IP探測工具Ping

格式：Ping 目的地址[參數1][參數2][參數3]

其中目的地址是指被探測主機的地址，既可以是域名，也可以是IP 地址。

參數：

-t:繼續Ping 直到用戶終止。

-a:解析主機地址。

-n 數值:發出的探測包的數目，默認值為4。

-l 數值:發送緩沖區大小。

-f:設置禁止分割包標志。

-I 數值:包生存時間，該數值決定了IP 包在網上傳播的距離。

-v:服務類型。

實例:ping本機地址localhost 作為探測目標。

Ping localhost 或者Ping 127.0.0.1

得到的統計結果如下：

Pinging any[127.0.0.1]with32 bytes of data:

Reply from127.0.0.1:bytes=32 time＜10ms TTL=128

Reply from127.0.0.1:bytes=32time＜10msTTL=128

Ping statistics for 127.0.0.1:

Packets:Sent=4,Received=4,Lost=0(0loss),

Approximate round trip times inmilli-seconds:

Minimum=0ms,Maximum=0ms,Average=0ms

以上為發出和回收包數目、包丟失率、平均路由時間等統計。發出的四個探測包都成功返回，說明對方主機可以訪問，并且得到了對方域名為Localhost 的IP 地址：127.0.0.1。

ping 是個使用頻率極高的實用程序，用于確定本地主機是否能與另一臺主機交換（發送與接收）數據報。根據返回的信息，你就可以推斷tcp/ip參數是否設置得正確以及運行是否正常。需要注意的是：成功地與另一臺主機進行一次或兩次數據報交換并不表示tcp/ip配置就是正確的，你必須執行大量的本地主機與遠程主機的數據報交換，才能確信tcp/ip的正確性。

簡單的說，ping 就是一個測試程序，如果ping 運行正確，你大體上就可以排除網絡訪問層、網卡、modem 的輸入輸出線路、電纜和路由器等存在的故障，從而減小了問題的范圍。但由于可以自定義所發數據報的大小及無休止的高速發送，ping 也被某些別有用心的人作為ddos （拒絕服務攻擊）的工具，前段時間yahoo 就是被黑客利用數百臺可以高速接入互聯網的電腦連續發送大量ping 數據報而癱瘓的。

ping 能夠以毫秒為單位顯示發送回送請求到返回回送應答之間的時間量。如果應答時間短，表示數據報不必通過太多的路由器或網絡連接速度比較快。ping 還能顯示ttl （time to live 存在時間）值，你可以通過ttl 值推算一下數據包已經通過了多少個路由器：源地點ttl 起始值（就是比返回ttl 略大的一個2的乘方數）-返回時ttl 值。例如，返回ttl 值為119，那么可以推算數據報離開源地址的ttl 起始值為128，而源地點到目標地點要通過9個路由器網段（128-119）；如果返回ttl 值為246，ttl 起始值就是256，源地點到目標地點要通過9個路由器網段。通過ping 檢測網絡故障的典型次序正常情況下，當你使用ping 命令來查找問題所在或檢驗網絡運行情況時，你需要使用許多ping 命令，如果所有都運行正確，你就可以相信基本的連通性和配置參數沒有問題；如果某些ping 命令出現運行故障，它也可以指明到何處去查找問題。下面就給出一個典型的檢測次序及對應的可能故障：

ping 本機ip ——這個命令被送到你計算機所配置的ip 地址，你的計算機始終都應該對該ping 命令作出應答，如果沒有，則表示本地配置或安裝存在問題。出現此問題時，局域網用戶請斷開網絡電纜，然后重新發送該命令。如果網線斷開后本命令正確，則表示另一臺計算機可能配置了相同的ip 地址。

ping 局域網內其他ip ——這個命令應該離開你的計算機，經過網卡及網絡電纜到達其他計算機，再返回。收到回送應答表明本地網絡中的網卡和載體運行正確。但如果收到0個回送應答，那么表示子網掩碼（進行子網分割時，將ip 地址的網絡部分與主機部分分開的代碼）不正確或網卡配置錯誤或電纜系統有問題。

ping 網關ip ——這個命令如果應答正確，表示局域網中的網關路由器正在運行并能夠作出應答。ping 遠程ip ——如果收到4個應答，表示成功的使用了缺省網關。對于撥號上網用戶則表示能夠成功的訪問internet （但不排除isp 的dns 會有問題）。

ping localhost ——localhost 是個作系統的網絡保留名，它是127.0.0.1的別名，每太計算機都應該能夠?qū)⒃撁洲D(zhuǎn)換成該地址。如果沒有做到這一帶內，則表示主機文件（/windows/host）中存在問題。

ping www.yahoo.com ——對這個域名執行ping 命令，你的計算機必須先將域名轉換成ip 地址，通常是通過dns 服務器如果這里出現故障，則表示dns 服務器的ip 地址配置不

正確或dns 服務器有故障（對于撥號上網用戶，某些isp 已經不需要設置dns 服務器了）。順便說一句：你也可以利用該命令實現域名對ip 地址的轉換功能。

如果上面所列出的所有ping 命令都能正常運行，那么你對你的計算機進行本地和遠程通信的功能基本上就可以放心了。但是，這些命令的成功并不表示你所有的網絡配置都沒有問題，例如，某些子網掩碼錯誤就可能無法用這些方法檢測到。

實驗要求：MSDOS 方式下運行ping 命令，觀察結果。

步驟1：ping192.168.0.1

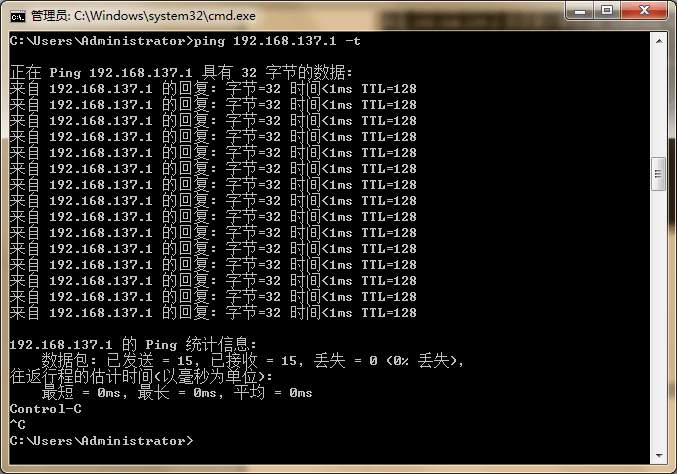

步驟2：ping192.168.0.1-t

步驟3：ping192.168.0.1–L1472

步驟4：ping192.168.0.1–Lxxxxx(xxxx為最大的數值)

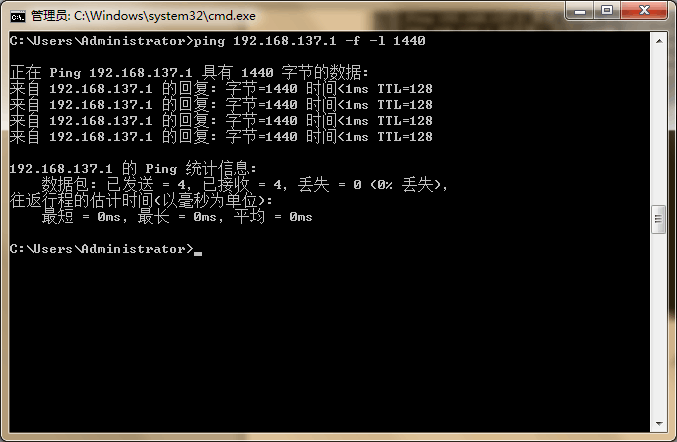

步驟5：ping192.168.0.254-f –L1400

步驟6：ping192.168.0.254-f-L1501

步驟7：pingwww.gznet.com-L1472

步驟8：pingwww.gznet.com-L1473

分析結果：步驟4的通信XXXX 的最大數值為多少？第5、6步的結果為什么不同？第7步和5、6步的關系怎么樣。

3 網絡路由表設置程序Route

功能:

查看、添加、刪除、修改路由表?xiàng)l目。

格式:Route[-f][command[destination][MASKnetmask][gateway][METRICmetric]

參數:

-f:清除所有網關條目的路由表，如果該參數與其他命令組合使用，則清除路由表的優先級大于其他命令。

command ：

print:打印一個路由

add:添加一個路由

delete:刪除一個路由

change:修改一個存在的路由

destination ：指定目標主機。

masknetmask:mask后指定該路由條目的子網掩碼，若未指定，則默認為255.255.255.255。 gateway ：指定網關。

實例1:routedelete157.0.0.0該命令刪除一個路由條目157.0.0.0。

實例2:routeADD202.127.204.0MASK255.255.255.0211.66.106.1METRIC1

該命令添加路由，訪問202.127.240.0網段的網站從線路211.66.106.1的網關連接出去實驗要求：MSDOS 方式下運行route 命令，觀察結果。

步驟一：routeADD202.104.0.0MASK255.255.0.0192.168.0.253 METRIC1

步驟二：routeADD61.0.0.0MASK255.0.0.0192.168.0.254 METRIC1

步驟二：routeprint

應該可以看到這樣的結果

從上路由表分析，假如訪問某一網站：www.gznet.com(202.104.94.3)，將經歷的網關為哪個，假如訪問某一網站：www.wingtek.com(61.144.45.102)，將經歷的網關為哪個, 請把你的判斷在交郵件作業時候附上。

4 netstat

netstat 用于顯示與ip 、tcp 、udp 和icmp 協議相關的統計數據，一般用于檢驗本機各端口的網絡連接情況。

你的計算機有時候接受到的數據報會導致出錯數據刪除或故障，你不必感到奇怪，tcp/ip可以容許這些類型的錯誤，并能夠自動重發數據報。但如果累計的出錯情況數目占到所接收的ip 數據報相當大的百分比，或者它的數目正迅速增加，那么你就應該使用netstat 查一查為什么會出現這些情況了。

tstat 的一些常用選項：

netstat -s——本選項能夠按照各個協議分別顯示其統計數據。如果你的應用程序（如web 瀏覽器）運行速度比較慢，或者不能顯示web 頁之類的數據，那么你就可以用本選項來查看一下所顯示的信息。你需要仔細查看統計數據的各行，找到出錯的關鍵字，進而確定問題所在。

netstat -e——本選項用于顯示關于以太網的統計數據。它列出的項目包括傳送的數據報的總字節數、錯誤數、刪除數、數據報的數量和廣播的數量。這些統計數據既有發送的數據報數量，也有接收的數據報數量。這個選項可以用來統計一些基本的網絡流量）。

netstat -r——本選項可以顯示關于路由表的信息，類似于后面所講使用route print命令時看到的信息。除了顯示有效路由外，還顯示當前有效的連接。

netstat -a ——本選項顯示一個所有的有效連接信息列表，包括已建立的連接（established ），也包括監聽連接請求（listening ）的那些連接。

netstat -n——顯示所有已建立的有效連接。

netstat 的妙用

經常上網的人一般都使用icq 的，不知道你有沒有被一些討厭的人騷擾得不敢上線，想投訴卻又不知從和下手？其實，你只要知道對方的ip ，就可以向他所屬的isp 投訴了。但怎樣才能通過icq 知道對方的ip 呢？如果對方在設置icq 時選擇了不顯示ip 地址，那你是無法在信息欄中看到的。其實，你只需要通過netstat 就可以很方便的做到這一點：當他通過icq 或其他的工具與你相連時（例如你給他發一條icq 信息或他給你發一條信息），你立刻在dos prompt 下輸入netstat -n或netstat -a就可以看到對方上網時所用的ip 或isp 域名了。甚至連所用port 都會暴露。

5 跟蹤路由工具TraceRT （TraceRoute ）

功能:

查看從本地主機到目標主機的路由。這是一個了解網絡原理和工作過程的好工具，通過顯示從本地主機到目標主機所經過的每一個主機地址及來回時間，你既可以了解一個數據包是如何在網絡上經過迂回路由傳送到目標主機，又可以分析阻塞發生在網絡的哪一個環節。

格式：TraceRT[參數1][參數2]目標主機

參數：

-d:不解析目標主機地址。

-h:指定跟蹤的最大路由數，即經過的最多主機數。

-j:指定松散的源路由表。

-w:以毫秒為單位指定每個應答的超時時間。

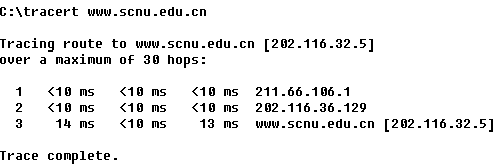

例如：
