TR069管理接口規范
保密等級：公開發放中國電信集團公司技術標準Q/CT ****-20**中國電信IP PBX TR069管理接口規范 A.1V0.8附 錄 A 附 錄 B20**-**發布 1.1.1.1.1 20*
保密等級：公開發放
中國電信集團公司技術標準
Q/CT ****-20**
中國電信IP PBX TR069管理接口規范 A.1
V0.8
附 錄 A 附 錄 B
20**-**發布 1.1.1.1.1 20**-**實施
中國電信集團公司 發布
,Q/CT ****-20** 目 次
目 次 . .................................................................... I 前 言 . ................................................................... II
中國電信IP PBX TR069管理接口規范 ........................................... 1
1 范圍....................................................................... 1
2 規范性引用文件 . ............................................................ 1
3 縮略語、術語和定義 . ........................................................ 1
3.1 縮略語 ................................................................. 1
3.2 術語和定義 ............................................................. 2
4 IP PBX在網絡中的位置 ...................................................... 2
5 功能要求 . .................................................................. 2
5.1 終端管理 ............................................................... 2
6 接口要求 . .................................................................. 3
6.1 初始流程 ............................................................... 3
6.1.1 配置信息獲取 . ..................................................... 3
6.1.2 注冊到IMS 核心網 ................................................. 3
6.2 終端管理接口（I5） ..................................................... 3
6.2.1 IMS終端管理平臺域名處理 .......................................... 3
6.2.2 上電業務發放 . ..................................................... 4
6.2.2.1 業務發放流程 .................................................. 5
6.2.2.2 配置文件格式 .................................................. 8
6.2.2.3 RPC方法 ...................................................... 9
6.2.3 密碼修改 . ........................................................ 17
6.2.3.1 密碼修改流程 ................................................. 17 6.2.3.2 RPC方法 ..................................................... 18
I
,Q/CT ****-20** 前 言
本標準按照GB/T 1.1-2009給出的規則起草。
本標準是中國電信IP PBx標準之一，該系列標準的結構及名稱如下： 1）
2）
本標準由中國電信集團公司提出并歸口。
本標準起草單位： 中國電信股份有限公司廣州研究院
本標準主要起草人：
本標準于20**年*次發布，本次為首次發布。
II
,Q/CT ****-20**
中國電信IP PBX TR069管理接口規范
1 范圍
本規范規定了IMS 核心網絡下基于SIP 協議的IP PBX在網絡中的位置及接口等方面的要求。
本規范適用于中國電信IP PBX。 2 規范性引用文件
下列文件中的條款通過本企業技術標準的引用而成為本企業技術標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修改版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
Q/CT 2094-2010 IMS網絡SIP 協議總體技術要求 Q/CT 2460-2012 中國電信IMS SIP硬終端技術要求 3 縮略語、術語和定義 3.1 縮略語
下列縮略語適用于本標準：
AS CIF CSCF DNS ENUM GMSC HLR HSS HTTP MIME I-CSCF IMS IMSI ISC NAT P-CSCF S-CSCF SDP
Application Server
Common Intermediate Format Call Session Control Function Domain Name Server Telephone Number Mapping Gateway Mobile Switching Center Home Location Register Home Subscriber Server Hyper Text Transfer Protocol
Multipurpose Internet Mail Extensions Interrogating-CSCF
IP Multimedia Core Network Subsystem International Mobile Subscriber Identifier IP multimedia Subsystem Service Control Network Address Translation Proxy CSCF Serving-CSCF
Session Description Protocol
應用服務器
公共中間格式352×288 呼叫會話控制功能 域名服務器 電話號碼映射 網關移動交換中心 歸屬位置寄存器 歸屬用戶服務器 超文本傳輸協議 多用途因特網郵件擴展 查詢-CSCF
IP 多媒體網絡子系統 國際移動用戶標識 IMS 業務控制 網絡地址轉換 代理CSCF 服務-SCSCF 會話描述協議
1
,Q/CT ****-20**
SIP SOAP SP TCP TMS OMS UA UDP URL
Session Initiation Protocol Simple Object Access Protocol Service Provider
Transmission Control Protocol Terminal Management System Operational Management System User Agent
User Datagram Protocol Uniform Resource Locator
會話發起協議 簡單對象訪問協議 服務內容提供者 傳輸控制協議 終端管理系統 操作管理系統 用戶代理 用戶數據報協議 統一資源定位
3.2 術語和定義
下列術語和定義適用于本文件。 4 IP PBX在網絡中的位置
IP PBX通過BAC 接入IMS 核心網絡，位于網絡的接入層（見圖1）。
IMS 網絡終端管理及業務發放能力平臺（以下簡稱IMS 終端管理平臺）實現IP PBX 的統一管理和業務發放功能。
IP PBX上電后首先與IMS 終端管理平臺進行交互，認證鑒權通過后，IMS 終端管理平臺下發IP PBX 相關的配置參數和業務發放參數，包括BAC 地址、用戶注冊到核心網的賬號、密碼及其他業務發放數據，IP PBX根據下發的參數注冊到IMS 核心網，實現相關的業務功能。
IP PBX與核心網的連接包括SIP 中繼方式和用戶注冊方式。本接口規范僅涉及到用戶注冊方式的用戶注冊信息的獲取。
IP PBX用戶注冊方式包括逐用戶注冊、隱式注冊集、通配注冊等。
圖1 IP PBX在網絡中的位置
5 功能要求 5.1 終端管理
2
,Q/CT ****-20**
IP PBX 出廠需要預配置32位設備序列號以及IMS 終端管理平臺的域名或地址，序列號格式定義參見6.2終端管理接口章節。
IP PBX 上電后，能夠采用預配置的帳號 密碼分別進行自動登錄，不同用戶采用不同的注冊端口。IP PBX 先向IMS 終端管理平臺注冊，認證鑒權通過后，下載相應的配置參數文件，獲取終端登錄核心網的配置參數，實現IP PBX零配置運營。
IP PBX 無法連接IMS 終端管理平臺，可以采用之前下載的相關參數向IMS 注冊，為用戶提供通信服務，在用戶完成注冊之后，終端周期性檢測終端管理平臺可達性，如果檢測到可達，嘗試與IMS 終端管理平臺連接，一旦IMS 終端管理平臺能夠正常連接，通過終端管理平臺下載配置信息，重新向IMS 進行注冊。
認證過程中如果密碼錯誤，不向IMS 網絡注冊，不提供通信服務功能。
IP PBX獲取配置參數后，采用下載的配置參數向核心網絡注冊，注冊不成功，不能提供基本的通信功能。
終端提供密碼修改功能。
6 接口要求
本章描述IP PBX與終端管理平臺之間的接口，采用TR069協議。
6.1 初始流程
6.1.1 配置信息獲取
IP PBX上電后，通過TR069協議，與IMS 終端管理平臺交互，獲取用戶帳號、注冊服務器等相關業務配置信息。與IMS 終端管理平臺之間采用HTTPS 傳輸層加密方案實現用戶信息的安全。對于配置文件的下載要求采用HTTPS 方式。具體流程6.2終端管理接口章節。
終端管理平臺不需要通過證書對IP PBX 的合法性進行認證。IP PBX 應支持通過證書對終端管理平臺合法性進行認證，或者忽略通過證書對終端管理平臺的合法性進行認證兩種方式。（單向證書認證方式）
IP PBX 登錄IMS 終端管理平臺的賬號、密碼由用戶在開戶時獲得，并預置在IP PBX中。用戶賬號采用“區號 用戶號碼”的方式，長度24位，鑒權密碼由數字0~9組成，長度為6-8位，開戶時隨機分配，用戶可修改。
IP PBX要求支持逐用戶注冊的方式，至少可以支持100個用戶帳號。
6.1.2 注冊到IMS 核心網
根據業務配置信息，按照IMS 注冊流程注冊到IMS 核心網。具體流程參見《IMS 網絡SIP 協議總體技術要求》。
6.2 終端管理接口
6.2.1 IMS 終端管理平臺域名處理
IP PBX出廠需要預置IMS 終端管理平臺域名，如：https://tms.ctcims.cn;
IP PBX 需要判斷IMS 終端管理平臺采用IP 地址還是域名，如果采用域名方式，需要在域名之前增加用戶帳號（固話帳號）區號的前兩位，如廣州為20，深圳為75等(海南為898，其他的省市均取區號前兩位) ，形成如20. 域名的形式。然后采用該域名與IMS 終端管理平臺進行注冊流程。
對于采用移動號碼作為帳號的用戶，IP PBX可以提供方式設置用戶所歸屬省，終端加插用戶省會區號，形成域名與IMS 終端管理平臺交互注冊。
3
,Q/CT ****-20**
6.2.2 上電業務發放
由IMS 終端管理平臺實現終端管理和業務發放功能。IP PBX 與IMS 終端管理平臺之間遵循TR069協議規范。
IMS 終端管理平臺需要根據用戶屬性，下發制定的代理服務器地址（包括主用和備用的）。
設備信息包括：

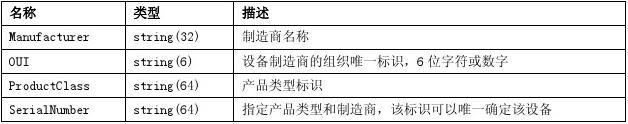

表3 終端設備信息表
示例：
其中，SerialNumber 格式如下：
根據TR-069 定義，SerialNumber 可以是長度為64 的字符串。本規范僅規定低32個字符的結構，每個字符可用字符為“0”～“9”，“A ”~“Z ”是終端設備的唯一標識碼；其余的字符由廠商自己定義，可為空。
比如為 11 000000 0001 001 0 0000 0030 0004 C7E7
格式為 AA BBBBBB CCCC DDD E FFFFFFFFFFFFFFFF
AA （2） 表示整個字符串的校驗碼(用“00”表示未用) 。如果采用校驗碼，校驗碼采用低16位累加后模256的余數。
BBBBBB （6） 第1 個字符為運營商編號，“0”為未定義，“1”為中國電信；第2~4 個字符為終端類型， “003” 7寸屏及以上視頻終端；“004”SIP 語音終端；“005”為4.3寸屏視頻終端；“006”為軟終端；“007”為專用會議終端；“008”為IP PBX 設備；最后2位預留，缺省為“00”。
CCCC （4） 終端類型編號，入網認證通過后授予的編號。每種終端在測試入網后分配一個編號。對應每個編號，終端廠家需要提供終端的相關屬性，包括屏幕大小、分辨率等信息。
DDD （3） 表示終端類型或批次，如001，廠商可以自行定義?？捎米址麨椤?”～“9”，“A ”~“Z ”。
E （1） E表示終端的硬件識別符類型，現未用，用“0”表示。
FFFFFFFFFFFFFFFF （16）
對于IP PBX，多個用戶可共用一個IP PBX設備識別符。
表示終端的硬件識別符，由生產廠家提供，相當于IP PBX設備序列號，不允許重復，例如0200 0030 0004C7E7，表示終端硬件識別符為020000300004C7E7。
4
,Q/CT ****-20**
整個設備信息在IP PBX 出廠前設置好，用戶無法進行修改。設備識別符可用字符為“0”～“9”，“A ”~“Z ”。最高三位作為區域標識，用區號進行標識，如廣州用“020”，深圳用“755”。低13位由廠家自行定義。
6.2.2.1 業務發放流程
5
,Q/CT ****-20**
圖3：業務認證流程
6
Q/CT ****-20**
圖4：下載配置文件流程
說明：
IP PBX首次開戶時，序列號可以不綁定，終端管理平臺默認為全0。
IP PBX 注冊，僅對用戶賬號及密碼進行鑒權，鑒權通過后，IMS 終端管理平臺直接將登陸IP PBX的序列號記錄到數據庫。IMS 終端管理平臺需對終端上報的序列號進行檢查，只有允許的終端類型序列號允許接入，否則，提示序列號錯誤。
如果IP PBX登錄的序列號與數據庫記錄的序列號不一致，提示序列號錯誤。
用戶更換IP PBX ，需要通過網廳、10000號或營業廳等方式取消序列號綁定，將IP PBX 對應的所有帳號的序列號清0。
設備序列號不正確，用戶名密碼錯時，需提示出錯原因。用戶無法通過該帳號進行呼出和呼入，其他功能不受影響。
若IP PBX 連接IMS 終端管理及不成功，若登錄帳號與之前成功下載配置文件的登錄帳號一致，可以采用上次保存的參數到核心網注冊認證。若下載參數的登錄帳號與當前的登錄帳號不一致，用戶無法使用上次保存參數到核心網注冊，用戶無法使用通信等與核心網相關的功能。
IP PBX用戶名密碼正確，但無法下載到配置文件，或者配置文件部分下載，則先更新已下載的部分參數，采用設備存儲的配置參數，提供服務。
主用代理服務器和備用代理服務器可以采用IP 地址或域名方式下發。
7
