實驗一、網絡認識實驗

實驗目的

鞏固物理層標準的相關知識，了解常見的傳輸介質及其標準，初步認識計算機網絡，了解常見的網絡設備及其功能，了解常見的網絡協議。 實驗環境

局域網，windows 2000 實驗學時

2學時，必做實驗。 實驗內容

（1） 參觀網絡管理實驗室，了解和認識網卡、網絡連接頭、傳輸線纜、集

線器、交換機、路由器、服務器；

（2） 按照學校校園網環境，基本學會網卡的安裝與配置。 實驗步驟

（1） 介紹構建小型局域網的基本步驟；

（2） 觀看各類網卡，介紹網卡的基本功能、分類方法（按總線標準、協議

標準、傳輸速率等分類）；

（3） 觀看常見的網絡連接頭，重點介紹RJ-45連接頭及其A 標、B 標的

標準；

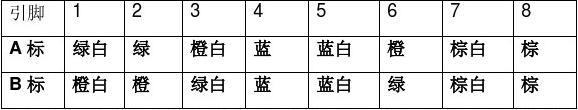

附T568A 標和T568B 標雙絞線排列標準

5

類雙絞線和光纖的特性；

（5） 觀看常見的網絡設備，主要介紹交換機和路由器的功能與特性； （6） 動手安裝網卡，并Windows 2000環境中安裝網卡驅動程序，根據校

園網和實驗室的環境與管理規定，配置網卡參數（如靜態IP 地址，網關路由、DNS 服務器等）

IP 地址的配置

1、 打開網絡屬性對話框

方法一：網上鄰居→屬性---本地連接→屬性

方法二:單擊任務欄上的“網絡連接圖標”再單擊屬性進入網絡配置對話框。

2、 配置網絡屬性

注意：在高級設置中可對一個網卡設置多個IP 地址。但多個IP 地址必須在同一

個網段內，不能跨網段設置IP 地址，因為網關只有一個。

分析與思考

（1） 路由器、交換機、計算機之間彼此連接時雙絞線兩端各采用什么樣的

標準？

（2） 多臺計算機插上網卡，通過RJ-45連接頭和雙絞線連接到集線器或

交換機上，是否就可以組成局域網？

實驗二、常用網絡命令實驗

實驗目的

掌握常用的網絡命令，了解網絡的運行狀態，對網絡進行簡單的測試、分析和診斷。

實驗環境

局域網，校園網，Windows 2000

實驗學時

4學時，必做實驗

實驗內容

1．

2．

命令簡介

一些網絡命令可以說操作比較簡單方便，也希望大家好好掌握好，我們在網絡上經常用到的．這些命令我在Windows 2000就經常用，測試網絡的好工具．

作為一個校園網管理員，經常要處理網絡故障，了解和掌握下面幾個命令將會有助于您更快地檢測到網絡故障所在，從而節省時間，提高效率。

Ping

Ping 是測試網絡聯接狀況以及信息包發送和接收狀況非常有用的工具，是網絡測試最常用的命令。Ping 向目標主機(地址) 發送一個回送請求數據包，要求目標主機收到請求后給予答復，從而判斷網絡的響應時間和本機是否與目標主機(地址) 聯通。

如果執行Ping 不成功，則可以預測故障出現在以下幾個方面：網線故障，網絡適配器配置不正確，IP 地址不正確。如果執行Ping 成功而網絡仍無法使用，那么問題很可能出在網絡系統的軟件配置方面，Ping 成功只能保證本機與目標主機間存在一條連通的物理路徑。

命令格式：

ping [-t] [-a] [-n count] [-l size] [-f] [-i TTL] [-v TOS]

[-r count] [-s count] [[-j host-list] | [-k host-list]]

[-w timeout] target_name 網絡層常用命令：ping ，ipconfig ，arp ，route ，tracert 統計命令：netstat

參數含義:

-t 不停地向目標主機發送數據；

-a 以IP 地址格式來顯示目標主機的網絡地址；

-n count 指定要Ping 多少次，具體次數由count 來指定；

-l size 指定發送到目標主機的數據包的大小；

例如，當您的機器不能訪問Internet ，首先您想確認是否是本地局域網的故障。假定局域網的代理服務器IP 地址為202.168.0.1，您可以使用Ping 202.168.0.1命令查看本機是否和代理服務器聯通。又如，測試本機的網卡是否正確安裝的常用命令是ping 127.0.0.1。

Tracert

Tracert 命令用來顯示數據包到達目標主機所經過的路徑，并顯示到達每個節點的時間。命令功能同Ping 類似，但它所獲得的信息要比Ping 命令詳細得多，它把數據包所走的全部路徑、節點的IP 以及花費的時間都顯示出來。該命令比較適用于大型網絡。

命令格式：

tracert IP 地址或主機名 [ -d ] [ -h maximumhops ] [ -j host_list ] [ -w timeout ]

參數含義：

-d 不解析目標主機的名字；

-h maximum_hops 指定搜索到目標地址的最大跳躍數；

-j host_list 按照主機列表中的地址釋放源路由；

-w timeout 指定超時時間間隔，程序默認的時間單位是毫秒。

例如大家想要了解自己的計算機與目標www.hsu.edu.cn 之間詳細的傳輸路徑信息，可以在MS-DOS 方式輸入tracert www.hsu.edu.cn 。

如果我們在Tracert 命令后面加上一些參數，還可以檢測到其他更詳細的信息，例如使用參數-d ，可以指定程序在跟蹤主機的路徑信息時，同時也解析目標主機的域名。

● Netstat

Netstat 命令可以幫助網絡管理員了解網絡的整體使用情況。它可以顯示當前正在活動的網絡連接的詳細信息，例如顯示網絡連接、路由表和網絡接口信息，可以統計目前總共有哪些網絡連接正在運行。

利用命令參數，命令可以顯示所有協議的使用狀態，這些協議包括TCP 協議、UDP 協議以及IP 協議等，另外還可以選擇特定的協議并查看其具體信息，還能顯示所有主機的端口號以及當前主機的詳細路由信息。

命令格式：

netstat [ -r ] [ -s ] [ -n ] [ -a ]

參數含義：

-r 顯示本機路由表的內容；

-s 顯示每個協議的使用狀態(包括TCP 協議、UDP 協議、IP 協議) ； -n 以數字表格形式顯示地址和端口；

-a 顯示所有主機的端口號。

● Ipconfig

顯示所有當前的 TCP/IP 網絡配置值、刷新動態主機配置協議 (DHCP) 和域名系統 (DNS) 設置。使用不帶參數的 ipconfig 可以顯示所有適配器的 IP 地址、子網掩碼、默認網關。

語法

ipconfig [/all] [/renew [Adapter]] [/release [Adapter]] [/flushdns] [/displaydns]

[/registerdns] [/showclassid Adapter] [/setclassid Adapter [ClassID]]

參數

/all

顯示所有適配器的完整 TCP/IP 配置信息。在沒有該參數的情況下 ipconfig 只顯示 IP 地址、子網掩碼和各個適配器的默認網關值。適配器可以代表物理接口（例如安裝的網絡適配器）或邏輯接口（例如撥號連接）。

/renew [adapter]

更新所有適配器（如果未指定適配器），或特定適配器（如果包含了 Adapter 參數）的 DHCP 配置。該參數僅在具有配置為自動獲取 IP 地址的網卡的計算

機上可用。要指定適配器名稱，請鍵入使用不帶參數的 ipconfig 命令顯示的適配器名稱。

/release [adapter]

發送 DHCPRELEASE 消息到DHCP 服務器，以釋放所有適配器（如果未指定適配器）或特定適配器（如果包含了Adapter 參數）的當前DHCP 配置并丟棄IP 地址配置。該參數可以禁用配置為自動獲取 IP 地址的適配器的TCP/IP。要指定適配器名稱，請鍵入使用不帶參數的 ipconfig 命令顯示的適配器名稱。 /flushdns

清理并重設 DNS 客戶解析器緩存的內容。如有必要，在 DNS 疑難解答期間，可以使用本過程從緩存中丟棄否定性緩存記錄和任何其他動態添加的記錄。

/displaydns

顯示 DNS 客戶解析器緩存的內容，包括從本地主機文件預裝載的記錄以及由計算機解析的名稱查詢而最近獲得的任何資源記錄。DNS 客戶服務在查詢配置的 DNS 服務器之前使用這些信息快速解析被頻繁查詢的名稱。

/registerdns

初始化計算機上配置的 DNS 名稱和 IP 地址的手工動態注冊?？梢允褂迷搮?shù)對失敗的 DNS 名稱注冊進行疑難解答或解決客戶和 DNS 服務器之間的動態更新問題，而不必重新啟動客戶計算機。TCP/IP 協議高級屬性中的 DNS 設置可以確定 DNS 中注冊了哪些名稱。

/showclassid adapter

顯示指定適配器的 DHCP 類別 ID 。要查看所有適配器的 DHCP 類別 ID ，可以使用星號 (*) 通配符代替 Adapter 。該參數僅在具有配置為自動獲取 IP 地址的網卡的計算機上可用。

/setclassid Adapter [ClassID]

配置特定適配器的 DHCP 類別 ID 。要設置所有適配器的 DHCP 類別 ID ，可以使用星號 (*) 通配符代替 Adapter 。該參數僅在具有配置為自動獲取 IP 地址的網卡的計算機上可用。如果未指定 DHCP 類別 ID ，則會刪除當前類別 ID 。

注釋

ipconfig 等價于 winipcfg ，后者在 Windows Millennium Edition、Windows 98 和 Windows 95 上可用。盡管 Windows XP 沒有提供象 winipcfg 命令一樣的圖形化界面，但可以使用“網絡連接”查看和更新 IP 地址。要做到這一點，請打開 網絡連接，右鍵單擊某一網絡連接，單擊“狀態”，然后單擊“支持”選項卡。

該命令最適用于配置為自動獲取 IP 地址的計算機。它使用戶可以確定哪些 TCP/IP 配置值是由 DHCP 、自動專用 IP 地址 (APIPA) 和其他配置配置的。

如果 Adapter 名稱包含空格，請在該適配器名稱兩邊使用引號（即 "Adapter Name"）。

對于適配器名稱，ipconfig 可以使用星號 (*) 通配符字符指定名稱為指定字符串開頭的適配器，或名稱包含有指定串的適配器。例如，Local* 可以匹配所有以字符串 Local 開頭的適配器，而 *Con* 可以匹配所有包含字符串 Con 的適配器。

只有當網際協議 (TCP/IP) 協議在 網絡連接中安裝為網絡適配器屬性的組件時，該命令才可用。

范例

要顯示所有適配器的基本 TCP/IP 配置，請鍵入：

ipconfig

要顯示所有適配器的完整 TCP/IP 配置，請鍵入：

ipconfig /all

僅更新“本地連接”適配器的由 DHCP 分配 IP 地址的配置，請鍵入：

ipconfig /renew "Local Area Connection"

要在排除 DNS 的名稱解析故障期間清理 DNS 解析器緩存，請鍵入： ipconfig /flushdns

要顯示名稱以 Local 開頭的所有適配器的 DHCP 類別 ID ，請鍵入：

ipconfig /showclassid Local*

要將“本地連接”適配器的 DHCP 類別 ID 設置為 TEST, 請鍵入：

ipconfig /setclassid "Local Area Connection" TEST

arp

用arp 命令，我們能夠查看本地計算機或另一臺計算機的arp 高速緩存中的當前內容。此外，使用arp 命令，也可以用人工方式輸入靜態的網卡物理/IP地

址對，我們可能會使用這種方式為缺省網關和本地服務器等常用主機進行這項作，有助于減少網絡上的信息量。

按照缺省設置，arp 高速緩存中的項目是動態的，每當發送一個指定地點的數據報且高速緩存中不存在當前項目時，ARP 便會自動添加該項目。一旦高速緩存的項目被輸入，它們就已經開始走向失效狀態。例如，在Windows NT/2000網絡中，如果輸入項目后不進一步使用，物理/IP地址對就會在2至10分鐘內失效。因此，如果ARP 高速緩存中項目很少或根本沒有時，請不要奇怪，通過另一臺計算機或路由器的ping 命令即可添加；ARP 的應答數據包也可添加物理/IP地址對。所以，需要通過arp 命令查看高速緩存中的內容時，請最好先ping 此臺計算機（不能是本機發送ping 命令）。

ARP 常用命令選項：

arp -a或arp –g

用于查看高速緩存中的所有項目。-a 和-g 參數的結果是一樣的，多年來-g 一直是UNIX 平臺上用來顯示ARP 高速緩存中所有項目的選項，而Windows 用的是arp -a（-a 可被視為all ，即全部的意思），但它也可以接受比較傳統的-g 選項。

arp -a IP

如果我們有多個網卡，那么使用arp -a 加上接口的IP 地址，就可以只顯示與該接口相關的ARP 緩存項目。

arp -s IP 物理地址

我們可以向ARP 高速緩存中人工輸入一個靜態項目。該項目在計算機引導過程中將保持有效狀態，或者在出現錯誤時，人工配置的物理地址將自動更新該項目。

ARP -d [ IP ]

使用本命令能夠人工刪除一個靜態項目。

Example:

arp -s 157.55.85.212 00-aa-00-62-c6-09 ：加入一條靜態IP 地址解析

arp -a 顯示ARP 表

arp -d 清除ARP 表

route

在本地 IP 路由表中顯示和修改條目。

語法

route [-f] [-p] [Command [Destination] [mask Netmask] [Gateway] [metric Metric]] [if Interface]]

參數

-f

清除所有不是主路由（網掩碼為 255.255.255.255 的路由）、環回網絡路由（目標為 127.0.0.0，網掩碼為 255.255.255.0 的路由）或多播路由（目標為 224.0.0.0，網掩碼為 240.0.0.0 的路由）的條目的路由表。如果它與命令之一（例如 add 、change 或 delete ）結合使用，表會在運行命令之前清除。 -p

與 add 命令共同使用時，指定路由被添加到注冊表并在啟動 TCP/IP 協議的時候初始化IP 路由表。默認情況下，啟動 TCP/IP 協議時不會保存添加的路由。與print 命令一起使用時，則顯示永久路由列表。所有其它的命令都忽略此參數。永久路由存儲在注冊表中的位置是

HKEY_LOCAL_MACHINESYSTEMCurrentControlSetServicesTcpipParametersPersistentRoutes。

Command 子命令

指定要運行的命令。下表列出了有效的命令。

址的主機地址位設置為0），對于主機路由是IP 地址，對于默認路由是 0.0.0.0。

mask subnetmask

指定與網絡目標地址相關聯的網掩碼（又稱之為子網掩碼）。子網掩碼對于IP 網絡地址可以是一適當?shù)淖泳W(wǎng)掩碼，對于主機路由是 255.255.255.255 ，對于默認路由是 0.0.0.0。如果忽略，則使用子網掩碼 255.255.255.255。定義路由時由于目標地址和子網掩碼之間的關系，目標地址不能比它對應的子網掩碼更為詳細。換句話說，如果子網掩碼的一位是 0，則目標地址中的對應位就不能設置為 1。

Gateway

指定超過由網絡目標和子網掩碼定義的可達到的地址集的前一個或下一個躍點IP 地址。對于本地連接的子網路由，網關地址是分配給連接子網接口的IP 地址。對于要經過一個或多個路由器才可用到的遠程路由，網關地址是一個分配給相鄰路由器的、可直接達到的IP 地址。

metric Metric

為路由指定所需躍點數的整數值（范圍是 1 ~ 9999），它用來在路由表里的多個路由中選擇與轉發包中的目標地址最為匹配的路由。所選的路由具有最少的躍點數。躍點數能夠反映躍點的數量、路徑的速度、路徑可靠性、路徑吞吐量以及管理屬性。

if Interface

指定目標可以到達的接口的接口索引。使用 route print 命令可以顯示接口及其對應接口索引的列表。對于接口索引可以使用十進制或十六進制的值。對于十六進制值，要在十六進制數的前面加上 0x 。忽略 if 參數時，接口由網關地址確定。

/?

在命令提示符顯示幫助。

注釋

路由表中 躍點數 一列的值較大是由于允許TCP/IP根據每個LAN 接口的IP 地址、子網掩碼和默認網關的配置自動確定路由表中路由的躍點數造成的。默認啟動的自動確定接口躍點數確定了每個接口的速度，調整了每個接口的路由躍點數，因此最快接口所創建的路由具有最低的躍點數。要刪除大躍點數，請在
