GPRS DTU-CM3150P&EP 技術規范&應用框圖
廈 門 才 茂 通 信 科 技 有 限 公 司Xiam en Cai mor e C omm uni cat ion Techn olo gy Co, .Lt dCM3
廈 門 才 茂 通 信 科 技 有 限 公 司
Xiam en Cai mor e C omm uni cat ion Techn olo gy Co, .Lt d
CM3150P/CM3150EP GPRS DTU技術規范
一、 GPRS DTU 產品概述
廈門才茂CM3150P/CM3150EP（完全兼容廈門桑榮
SARO3150P/CM3150EP） GPRS DTU 采用ARM9高性
能工業級嵌入式處理器，以實時操作系統為軟件支撐
平臺, 超大內存, 內嵌自主知識產權的TCP/IP協議棧。
為用戶提供高速，穩定可靠，數據終端永遠在線，多
種協議轉換的虛擬專用網絡。針對網絡流量控制的用
戶，產品支持語音，短信，數據觸發上線以及超時自動斷線的功能。同時也支持雙
數據中心備份，以及多數據中心同步接收數據等功能。公司產品已廣泛應用于金融，
水利，環保，電力，郵政，氣象等行業。
二、 GPRS DTU 無線參數
1、支持EGSM900/GSM1800MHz雙頻，800/900/1800/1900MHz四頻可選
2、GPRS multi-slot class 10
3、編碼方案：CS1~CS4
4、符合SMG31bis 技術規范
5、Compliant to GSM phase 2/2
6、支持?jǐn)?shù)據、語音、短信和傳真
三、 GPRS DTU 硬件系統
Dcache,16KB Icache 1、CPU ：工業級高性能ARM9嵌入式處理器，帶內存管理MMU,200MPS, 16KB
2、FLASH ：8MB ，可擴充到32MB
3、SDRAM ：32MB ，可擴充到256MB
4、接口：
UART:
CM3150P: 1個RS232串口。 串口速率： 110bps ~ 230400bps 數據位支持： 8位 或 7位
地址:廈門市軟件園二期望海路19號6樓 1 電話/TEL: 86-592-5902655 網址:http://www.caimore .com Email:caimore@caimore.com 傳真/FAX: 86-592-5975885
,
廈 門 才 茂 通 信 科 技 有 限 公 司
Xiam en Cai mor e C omm uni cat ion Techn olo gy Co, .Lt d
奇偶校驗位： 無 或 奇數校驗 或 偶數校驗
停止位： 1位 或 2位
流控： 無 或 RTS/CTS
CM3150EP:
1個RS485接口。（根據需要，可支持RS232/422/TTL）
串口速率： 110bps ~ 230400bps
數據位支持： 8位 或 7位
奇偶校驗位： 無 或 奇數校驗 或 偶數校驗
停止位： 1位 或 2位
流控： 無 或 RTS/CTS
控制口： RS-232, 115200 bps, 8 data bits,1 stop bit, no parity (8N1) 指示燈：具有電源POWER 、通信ACT 及在線指示燈Online 。 天線接口：標準SMA 陰頭天線接口，特性阻抗50歐。 UIM 卡接口：3V/5V標準的推桿式用戶卡接口。 電源接口：標準的3芯火車頭電源插座。 語音接口：標準的耳機麥克風接口。
5、供電：
外接電源：DC 9V 500mA
寬電壓供電：DC 5-32V
通信電流：350mA
待機電流：35mA
6、尺寸
產品外形尺寸：92x62x22 mm（不包括天線及固定件） 產品包裝尺寸：298x226x60mm
7、重量
0.41KG
8、其他參數:
工作環境溫度 -25~ 65oC
儲存溫度 -40~ 85oC
相對濕度 95(無凝結)
四、 GPRS DTU 軟件功能
1. TCP/UDP透明數據傳輸；支持多種工作模式。心跳包技術。
2. 智能防掉線，支持在線檢測，在線維持，掉線自動重?fù)?，確保設備永遠在線。
地址:廈門市軟件園二期望海路19號6樓 2 電話/TEL: 86-592-5902655 網址:http://www.caimore .com Email:caimore@caimore.com 傳真/FAX: 86-592-5975885
,
廈 門 才 茂 通 信 科 技 有 限 公 司
Xiam en Cai mor e C omm uni cat ion Techn olo gy Co, .Lt d
3. 支持RSA ，RC4加密算法
4. 支持虛擬值守VWM （Virtual Man Watch）功能，確保系統穩定可靠
5. 支持虛擬數據專用網（APN/VPDN）
6. 支持?jǐn)?shù)據中心動態域名和IP 地址訪問
7. 支持DNS 動態獲取，防止DNS 服務器異常導致的設備當機。
8. 支持雙數據中心備份
9. 支持多數據中心同時接受數據
10. 支持短信、語音、數據等喚醒方式以及超時斷開網絡連接。
11. 支持短消息備份及告警。
12. 多重軟硬件看門狗
13. 數據包傳輸狀態報告。
14. 標準的AT 命令界面
15. 可以用做普通撥號MODEM
16. 支持telnet 功能。
17. 支持遠程配置，遠程控制
18. 通過串口軟件升級
19. 同時支持LINUX 、UNIX 和WINDOWS 操作系統
五、 GPRS DTU 產品特性
保護）系統保護的基礎上，增加一級系統監測保護SWP （System Watch Protect），
徹底解決了業內”假在線”，”假死機”，”當機”等疑難問題。 1. 三層系統保護： 在原來兩級（軟件保護 CPU內置看門狗保護，外置硬件看門狗
2. 超大緩存： 可以提供16M 的客戶傳輸數據緩存，解決因網絡瓶頸導致的數據丟
失
3. 高速處理CPU ： 采用極高速ARM9的工業級CPU ，可以更加高速地處理各種協
議數據轉換，規避因CPU 處理速度慢而導致的數據重傳和丟失等問題
4. DNS 自動獲取：自動獲取DNS ，不再需要人工配置輸入DNS ，規避了因?yàn)檫x擇
的DNS 服務器異常，導致DTU 設備當機的嚴重現象！
5. 完善的協議棧： 新系統加載了完善的TCP/IP協議棧，原來系統采用的是輕量級
TCP/IP(LPIP)協議棧，協議棧是有裁剪的，新系統采用了完善的TCP/IP協議棧，
網絡通信性能優異。
6. EMC 性能優異：通過電力3000V 電擊測試，特別適合在工業領域環境惡劣下使
地址:廈門市軟件園二期望海路19號6樓 3 電話/TEL: 86-592-5902655 網址:http://www.caimore .com Email:caimore@caimore.com 傳真/FAX: 86-592-5975885
,
廈 門 才 茂 通 信 科 技 有 限 公 司
Xiam en Cai mor e C omm uni cat ion Techn olo gy Co, .Lt d
用，系統穩定可靠。
7. 支持多中心：客戶數據可以同時往客戶指定的監控中心發送，最大支持發送中心
達256個
8. RTU 全面支持： 新款設備在數據位、停止位、校驗位、流控上，能全面支持業
內的所有型號的RTU. 解決了原來無法支持7位數據和2位停止位的問題。
六、 GPRS DTU 應用方案
1、 電力應用
2、 管網監控
地址:廈門市軟件園二期望海路19號6樓 4 電話/TEL: 86-592-5902655 網址:http://www.caimore .com Email:caimore@caimore.com 傳真/FAX: 86-592-5975885
,
廈 門 才 茂 通 信 科 技 有 限 公 司
Xiam en Cai mor e C omm uni cat ion Techn olo gy Co, .Lt d
3、 油田監控、交通監控、路燈控制、車輛誘導應用
地址:廈門市軟件園二期望海路19號6樓 5 電話/TEL: 86-592-5902655 網址:http://www.caimore .com Email:caimore@caimore.com 傳真/FAX: 86-592-5975885
廈 門 才 茂 通 信 科 技 有 限 公 司
Xiam en Cai mor e C omm uni cat ion Techn olo gy Co, .Lt d
4、 環境監測應用
地址:廈門市軟件園二期望海路19號6樓 6 電話/TEL: 86-592-5902655 網址:http://www.caimore .com Email:caimore@caimore.com 傳真/FAX: 86-592-5975885
廈 門 才 茂 通 信 科 技 有 限 公 司
Xiam en Cai mor e C omm uni cat ion Techn olo gy Co, .Lt d

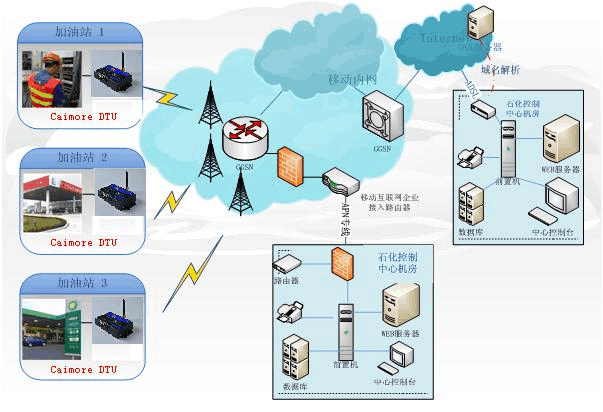

5、 加油站應用
地址:廈門市軟件園二期望海路19號6樓 7 電話/TEL: 86-592-5902655 網址:http://www.caimore .com Email:caimore@caimore.com 傳真/FAX: 86-592-5975885
廈 門 才 茂 通 信 科 技 有 限 公 司
Xiam en Cai mor e C omm uni cat ion Techn olo gy Co, .Lt d
6、 車輛誘導
地址:廈門市軟件園二期望海路19號6樓 8 電話/TEL: 86-592-5902655 網址:http://www.caimore .com Email:caimore@caimore.com 傳真/FAX: 86-592-5975885
廈 門 才 茂 通 信 科 技 有 限 公 司
Xiam en Cai mor e C omm uni cat ion Techn olo gy Co, .Lt d
七、 GPRS DTU 典型應用
1. 電力監控
2. 油田監測
3. 遠程抄表
4. 路燈監控
5. 環境監測
6. 氣象監測
7. 水利監測
8. 熱網監測
9. 電表監測
10. 機房監控
11. 交通指示
12. 煤炭監控
13. 地震監測
14. 車輛誘導
15. 供水監控
16. 高速公路監測
17. 噪聲實時監控
18. 環保重點污染源監控
19. 供水管網實時傳輸監控
20. 電力配網自動化遙控系統
21. 各類國內外帶串口或485接口的PLC ，RTU 實現無線數據傳輸
22. 等等
