,11N 無線寬帶路由器第1章 產品安裝本說明書中的產品安裝步驟以W316R 為例，其他兩款的安裝方法與此類似。1、請使用附帶的電源適配器給路由器供電。（使用不匹配的電源

11N 無線寬帶路由器

第1章 產品安裝

本說明書中的產品安裝步驟以W316R 為例，其他兩款的安裝方法與此類似。

1、請使用附帶的電源適配器給路由器供電。（使用不匹配的電源適配器可能會對路由器造成損壞。）

2、請使用網線將路由器

3、將您的寬帶線（電信ADSL 、網通ADSL 、長城寬帶、天威視訊等）與路由器的

WAN 口連接。 4、檢查面板各指示燈狀態。

面板指示燈圖示：

各指示燈定義：

1

11N 無線寬帶路由器

后面板接口圖示：（以W316R 為例） 面板接口意義：

5、請將附帶的“一鍵設定”光盤放入計算機的光驅中，自動運行后或直接點擊光盤中的“Setup ”運行光盤，然后根據提示完成安裝?；蛘哌M(jìn)入路由器設置頁面進行設置(詳細請參考第三章) 。

2

11N 無線寬帶路由器

第2章 設置上網

2.1 正確設置您的計算機網絡配置

Windows XP系統配置

1、在您電腦桌面上，用鼠標右鍵單擊“網上鄰居”，在彈出的菜單中選擇“屬性”；

2、在隨后打開的窗口里，用鼠標右鍵點擊“本地連接”，選擇“屬性”；

3、在彈出的對話框里，先選擇“Internet 協議（TCP/IP）”，再用鼠標點擊“屬性”按鈕；

3

11N

無線寬帶路由器

4、在隨后打開的窗口里，您可以選擇“自動獲得IP 地址（O ）”或者是“使用下面的IP 地址（S ）”； a 、“自動獲得IP 地址（O ）”如圖：

b 、“使用下面的IP 地址（S ）”

IP 地址：192.168.0.XXX ：(XXX為2~254)

子網掩碼： 255.255.255.0

網關：192.168.0.1

DNS 服務器：您可以填寫您當?shù)氐腄NS 服務器地址（可咨詢您的ISP 供應商），也可

4

11N 無線寬帶路由器 以填寫192.168.0.1。

設置完成后點擊“確定”提交設置，再在本地連接“屬性”中點擊“確定”保存設置。

Windows7系統配置

1. 點擊桌面右下角任務欄網絡圖標，并點擊" 打開網絡和共享中心" 按鈕。

2. 在打開的窗口里點擊左側的" 更改適配器設置" 。

5

11N 無線寬帶路由器

3. 在打開的窗口里，用鼠標右鍵點擊" 本地連接" 圖標，并點擊" 屬性" 選項。

4. 在打開的窗口里雙擊"Internet 協議版本4(TCP/IPv4)"。

6

11N 無線寬帶路由器

5、在隨后打開的窗口里，您可以選擇“自動獲得IP 地址（O ）”或者是“使用下面的IP 地址（S ）”； a 、“自動獲得IP 地址（O ）”如圖：

b 、“使用下面的IP 地址（S ）”：

IP 地址：192.168.0.XXX ：(XXX為2~254)

子網掩碼： 255.255.255.0

網關：192.168.0.1

DNS 服務器：您可以填寫您當?shù)氐腄NS 服務器地址（可咨詢您的ISP 供應商，也可以填寫192.168.0.1。

7

11N 無線寬帶路由器 設置完成后點擊“確定”提交設置，再在本地連接“屬性”中點擊“確定”保存設置。

2.2 登錄路由器

1、打開Web 瀏覽器，在地址欄中鍵入“http ：//192.168.0.1”，并回車。

2、在彈出的登錄窗口里，輸入密碼：admin ；然后單擊“確定”。

3、如果您輸入的密碼正確，瀏覽器將進入管理員模式的主頁面。

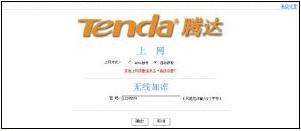

2.3 快速上網

在路由器管理界面中有兩種快速上網方式一種是ADSL 撥號一種是自動獲取。

當你選擇ADSL 撥號時，您只需輸入上網賬號和上網口令，以及無線加密的密碼，點擊" 確認" 即設置成功。

8

11N 無線寬帶路由器

向?qū)拵н\(yùn)營商咨詢；如果需要使用其他上網方式，請查看第4章高級設置中WAN 口設置部分。

2.4 快速加密

登錄路由器管理界面即可對路由器設置加密，默認采用WPA-PSK 模式，AES 加密規

則，密碼為無線加密的密碼只能輸入8個字符，默認為12345678，您可以根據需要更改密碼。

9
