《網絡安全技術》測試一 安裝IIS 、CA 證書服務、配置SSL 與抓包專業年級： 班級： 學號： 姓名：(第一件事：將此文件改為“12安全245李大可.DOC ”的形式)

《網絡安全技術》

測試一 安裝IIS 、CA 證書服務、配置SSL 與抓包

專業年級： 班級： 學號： 姓名：

(第一件事：將此文件改為“12安全245李大可.DOC ”的形式)

一、實驗?zāi)康模?/p>

（1）

（2）

（3）

（4）

（5）

掌握Windows 環境下網絡參數的配置與調試方法； 掌握Windows2003 Server環境下IIS 的配置與使用方法； 掌握Windows2003 Server環境下FTP 的配置與使用方法； 掌握Windows2003 Server環境下CA 系統的配置與使用方法； 掌握SnifferPro 協議分析抓包軟件使用方法；

二、實驗設備

邏輯圖：

硬件：PC 機二臺和交換機一臺，一臺PC 既作證書服務器，又作WWW 服務器，另一臺PC 作為WWW 客戶機

軟件： 一臺服務器安裝Windows 2003 Server，一臺PC 安裝WIN XP。

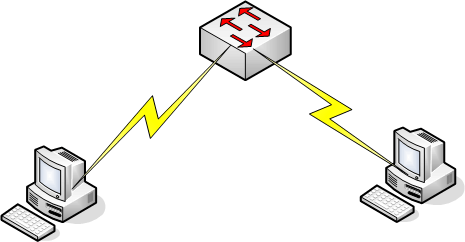

拓樸結構圖：

1/8

《網絡安全技術》

三、任務描述

某大公司要求該公司的原材料供應商通過Internet 訪問該公司的原材料訂單數據庫，為了確保數據的安全性，要求對網絡數據流進行加密，并對供應商進行合法認證。該公司技術人員決定利用windows2003 sever 建立獨立的CA 中心，對供應商的計算機發放證書，并對訂單數據庫與供應商計算機之間的IP 數據流利用SSL 進行加密。

為此目的須先做一項調研，現在你要用分析軟件對網絡上的數據進行抓取，并找到目標數據包，獲得分析樣本。

四、實驗內容和要求

1、 在網絡參數正常的WINDOWS 系統環境中，設置指定網絡參數。

2、 安裝IIS 和FTP 服務器并調試完成，其中文件內容須按指定要求。

3、 安裝獨立根CA ，用以發放證書；在兩臺機分別申請用戶證書。

4、 為供應商的計算機申請證書，對供應商進行合法認證。

5、 安裝SnifferPro 協議分析抓包軟件，并調試正常。

6、 在訪問WEB 、FTP 服務器期間，抓取指定的 index.htm （內容有“24500008888”）

和mylib.log （內容有“My full name is XXXXX”）并截圖證明。 ————注意事項：上面亮藍色字體為你的學號，你的姓名全拼。

7、 *為Web 服務器申請、安裝CA 證書，防止網站欺騙，在Web 服務器和訪問客戶之

間加密數據流；（此為可選擇內容）

8、 *抓好取對應的加密包數據。（此為可選擇內容）

五、實驗步驟： 同學們截圖記錄結果，并粘貼文檔指定位置，實驗報告中一定要是自己的實驗結果 !

1、 實驗準備：

a) 為了保存自己的數據，在桌面創建文件夾，文件夾為自己的班號和學號，如：

2班245。在該文件夾下放本次實驗的數據存放在該實驗一文件夾下。

b) 為了避免各組的IP 地址發生沖突，將本組機的IP 地址設為192.168.X.1和

192.168.X.22，X 為學號。

證書服務器、WEB 服務器的IP ：

客戶機的IP ：

下面請放置上文對應的截圖：（圖1、圖2）

2/8

《網絡安全技術》

而且請證明兩臺計算機能正常雙向PING 通。

下面請放置上文對應的截圖：（圖3、圖4）

c) 確認作為兩臺服務器的Windows 2003 Server 操作系統安裝了WEB 信息服務

組件，即在“管理工具”中有“Internet 服務管理器”。如沒有，請用“添加/刪除程序”添加相應的“Windows 組件”（即World Wide Web服務器）。 d) 用記事本創建網頁文件index.htm ，作為WEB 網站的主頁，放在主目錄中。文

件內容如下：(注意：本題下文的亮藍色的245請用你的學號代替，姓名班級也按自己的情況填好)

Can you see me？You can’t see me！24500008888

3/8

《網絡安全技術》

下面請放置上文對應的截圖：（圖5）

請用IE 展示此頁面的效果。

下面請放置上文對應的截圖：（圖6）

e) 確認作為Windows 2003 Server操作系統安裝了FTP 組件。請用“添加/刪除程

序”添加相應的“Windows 組件”，并指定添加FTP 組件，并將此步驟截圖證明。

下面請放置上文對應的截圖：（圖7）

4/8

《網絡安全技術》

f) 用記事本創建記錄文件mylib.log ，作為FTP 網站的文件，放在主目錄中。文

件內容如下：(注意：本題下文的亮藍色的XXXXX 請用你的姓名全拼代替，姓名班級也按自己的情況填好)

My full name is XXXXX.

I am 12network class 1 ，My serial Number is 132.

以上內容請?jiān)诳蛻魴C(jī)上訪問，并打開內文展示，截圖以證明。

下面請放置上文對應的截圖：（圖8）

2、 在證書服務器上安裝獨立的根CA

a) 安裝證書服務組件：通過“開始”—“設置”—“控制面板”—“添加/刪除

程序”—“添加/刪除Windows 組件”—“證書服務”。

b) 選擇獨立的根CA 。

c) 輸入證書標識信息，CA 名稱處輸入自己的班、學號和姓名：。

截圖證明。

下面請放置上文對應的截圖：（圖9）

d) 完成CA 安裝后，會在“管理工具”中多出一條菜單：“證書頒發機構”。打開

證書頒發機構，截圖以證明CA 名稱設置正確。

下面請放置上文對應的截圖：（圖10）

5/8

《網絡安全技術》

3、 為客戶機用戶申請證書

在客戶機上處理。

a) 為客戶機用戶申請證書，申請的界面請截圖（2張即可）。

下面請放置上文對應的截圖：（圖11、圖12）

b) CA 管理員頒發證書，頒發的界面請截圖（1張即可）。

下面請放置上文對應的截圖：（圖13）

c) 客戶機用戶安裝證書，請打開IE 的內容卡片，打開證書，截圖（1張即可）。 下面請放置上文對應的截圖：（圖14）

4、 安裝SnifferPro ，為截圖作準備，安裝完成啟動后在首頁截圖。

下面請放置上文對應的截圖：（圖15）

6/8

《網絡安全技術》

a) 首先設置篩選器，篩選所有服務器和客戶機（兩臺機IP ）間的數據包，對設

置項截圖以證明。

下面請放置上文對應的截圖：（圖16）

b) 打開抓包開關，客戶機訪問WEB 站點（多點幾下），停止抓包，并找出包含

主頁內容（即“24500008888”）的包，此時截圖展示。

下面請放置上文對應的截圖：（圖17）

c) 第二次設置篩選器，篩選所有服務器和客戶機（兩臺機IP ）間的FTP 協議數

據包，對設置項截圖以證明。

下面請放置上文對應的截圖：（圖18）

7/8

《網絡安全技術》

d) 打開抓包開關，客戶機訪問FTP 站點，打開mylib.log ，停止抓包，并找出包

含內容（即“My full name is XXXXX”）的包，此時截圖展示。

下面請放置上文對應的截圖：（圖19）

******************* 以下為可選內容 ************************

5、 ***為Web 服務器申請證書

在WEB 服務器上處理。

a) 為Web 服務器申請證書，申請成功后請?jiān)谙鄳?yīng)位置打開證書。

下面請放置上文對應的截圖：（圖 1）

6、 ***打開FTP 對證書的要求，啟動SSL ，在客戶機訪問mylib.log ，抓取客戶機訪

問mylib.log 文件所對應的包，展示其內容（請注意與未啟動SSL 時對應包的說明，來確定是哪個包）。

下面請放置上文對應的截圖：（圖 2）
