XX 子公司視頻監控改造解決方案

一、方案背景

XX 總公司下轄多個子公司，總公司需對下轄子公司視頻監控進行集中管理，在視頻監控遠程傳輸方面中維世紀云視通技術因無需域名解析，無需端口映射，設置簡單，操作方面等特點，作為集團公司視頻監控改造工程首選。

二、需求分析

由于各個視頻監控系統位置分散，地域跨度較大，而且各個地區的網絡環境也不盡相同，要想實現視頻監控的集中管理，有一定的難度。而中維世紀云視通技術主要用于解決監控工程中無法進行互聯網遠程連接的問題，避免了復雜的網絡配置，有效的解決了ADSL 撥號、PPPOE 虛擬撥號、內網機器通過專線上網等方式中出現的公網IP 地址不固定或沒有公網IP 地址的問題。

中維世紀VMS 視頻監控集中管理平臺，依托云視通技術，無需申請動態域名、無需進行端口映射、無需運行獨立的域名解析客戶端，只需要申請一個云視通號碼并在監控軟件中啟用，即可通過這組云視通號碼簡便地利用互聯網進行遠程監控連接。同時VMS 視頻監控集中平臺具有遠程設備巡檢、遠程錄像調用、遠程錄像下載、遠程報警管理、支持電子地圖、支持語音對講等功能，可以實現大路數視頻監控的集中管理，適合對服務區域的視頻監控遠程聯網項目的需求。

三、設計目標

在進行XX 子公司視頻監控遠程聯網項目設計的過程中，依照項目的基本要求和特殊需求，本著架構合理、安全可靠、產品主流、低成本、低維護量作為出發點，并依此提供先進、安全、可靠、高效的視頻監控遠程聯網系統解決方案。本項目力求做到系統結構配置先進可靠、經濟實用，節省項目總體投資。

四、設計思想

系統采用先進的云視通、流媒體、數據轉發、大容量存儲等技術，既可以實現區域間多級級聯，也可以實現區域間互聯互通。

靈活性：系統支持B/S架構與C/S架構多種連接方式，可供客戶方便選擇，

同時系統支持多種組網形式。

規范性：控制協議、視頻編解碼、接口協議、視頻文件格式、傳輸協議等符

合業界最新行業標準的技術規范要求規定。

實時性：監控中心可通過網絡遠程功能實時查看前端任意一路視頻信號，并

可對前端設備進行實時操作。

的聯動報警功能。

, 建立故障監測、故障弱化和自動恢復機制, 保

證系統的長期穩定運行。

對系統采取必要的安全保護措施，防止非法接入、非法訪問、病毒

感染和黑客攻擊，防雷擊、過載、斷電和人為破壞等。設備支持主流的加密方式。

擴展性：系統預留相應的接口以便日后擴容，相應的系統配套軟件具有升級

能力，可提供SDK 和二次開發協議。

系統配套軟件采用人性化設計，功能強大，操作簡單，便于監控

中心管理人員快速了解熟悉基本操作流程。

五、系統設計方案

5.1 IP網絡視頻監控系統優勢

● 系統采用標準結構化綜合布線，或者可以利用已有的網絡環境，減少綜合布

線工程量，節省工程成本。

● 網絡攝像機接口采用RJ45接口，所有的視頻信號傳輸、音頻信號傳輸、鏡

頭控制、云臺控制均通過本地網絡信息點的標準網線實現，不需要另增布任何音頻線，視頻線及控制線，可以大幅減少監控系統線纜的用量。

● 所有設備內置客戶端和WEB 服務，可直接在線配置。

● 系統支持ISDN 、ASDL 、ETHERNET 、SDH 、WLAN 等異構網絡；網絡攝像機可設

置真實或虛擬IP 地址，同時每個網絡攝像機都有唯一的云視通號碼，遠程連接方便快捷。

● 系統具備分布式錄像、控制、監控、集中管理功能，即局域網環境下任何一

臺PC （如：領導辦公機，任意一臺辦公電腦，筆記本電腦等）在管理員授權的情況下均可做為錄像及監控計算機使用，可在本機實現錄像、監控、管理功能。

● 基于硬件和軟件的多重密碼保護機制，最大限度的防止未經授權的非法訪問

和配置。

● 基于數據庫管理：可在監控、巡視時隨時調用、查詢、記錄。

● 可直接使用PC 架構的數字電視墻實現統一監看。

● 能使用非服務器配置的一臺主流PC 上實現錄像存儲。

● 系統可自動檢測當前的PC 資源占用率和磁盤分配情況，便于及時進行調整。 ● 實現廣域網遠程傳輸控制功能；系統支持DDNS 及P2P 協議，保證基于公網

的遠程訪問可通過所有運營商(聯通、移動、電信、網通、鐵通等) 的網關及防火墻、支持通過城域網、局域網、廣域網進行遠程實時監控訪問；支持遠程實時錄像，遠程錄像資料下載回放功能。

● 提供的軟件SDK ，可二次開發，可持續升級。

5.2 項目介紹

根據XX 子公司視頻監控遠程聯網項目的需求，前端設備采用3-5臺數字高清網絡攝像機對所要監控的畫面進行視頻采集，并安裝一臺網絡高清硬盤錄像機進行本地錄像及視頻瀏覽，監控中心通過中維VMS 視頻集中管理平臺連接前端各個設備自帶的云視通號碼既能實現遠程監控管理。同時網絡高清硬盤錄像機支持手機監控、WEBCC 、分控客戶端（CV ）等多種訪問模式，各個前端監控點的業主可通過手機、家用電腦等方式既能實現對店內所有監控設備的遠程實時監控和管理。

針對XX 子公司已有模擬視頻監控，可通過增加中維世紀硬盤錄像機，采用云視通號碼將子公司視頻監控系統遠程上傳至集團總公司監控中心。

集團總公司監控中心采用中維VMS 視頻集中管理平臺對前端多個子公司的所有視頻信息進行集中監控管理。同時通過數字矩陣可以實現視頻上墻操作。中維VMS 視頻集中管理平臺是中維世紀自主研發，主要針對大中型視頻監控項目的視頻集中綜合管理平臺軟件，可以滿足大中型視頻監控項目對用戶、報警、錄像、服務器等人員與設備的集中管理。在適用網絡方面，支持IP 地址與云視通兩種

接入設備。

針對大中型視頻監控項目存在監控地域廣、設備分布零散、設備數量種類繁多等現狀，單機版客戶端監控方案在使用過程中凸顯了功能簡單、用戶權限管理困難、兼容性與擴展性差、監控報警資源覆蓋面小等問題，單機版客戶端方案已經不能滿足大中型視頻監控項目聯網的需求。中維VMS 視頻集中管理平臺是滿足大中型視頻監控項目聯網需求的集中式視頻聯網監控管理平臺，不僅可以承擔大路數監控點和報警信號的接入、方便擴展，還能實現多級互聯互通，統一管理，分布式管理對視頻流的轉發、集中錄像、設備報警處理、獨立的數據備份等功能。

5.2 系統拓撲圖

六、中維世紀核心技術介紹

6.1 云視通

云視通主要應用于監控工程中無法進行互聯網遠程監控的情況。該解決方案極大的避免和改善了在復雜的網絡設置狀態下監控通信的問題。它能有效解決ADSL 撥號、PPPOE 虛擬撥號、內網機器通過專線上網等方式中出現的公網IP 地址不固定或沒有公網IP 地址的問題。云視通與動態域名解析系統不同，云視通

無需申請動態域名，無需進行端口映射、無需運行獨立的域名解析客戶端，只需要申請一個號碼并在監控軟件中啟用，用戶就可以通過這個云視通號碼簡便地利用互聯網進行遠程監控連接。

6.2 VMS視頻監控集中管理平臺

（1）高可靠、高性能、長期高效運行

采用進程監控技術，建立故障監測、故障弱化和自動恢復機制，保證系統的長期穩定運 行，尤其在視頻流媒體網絡傳輸與視頻存儲上的專用技術系統性能更強大。

（2）高性能，大并發量

流媒體服務和海量存儲服務均支持服務器群集部署技術，并且具有網絡自適應能力，能適應大并發量的視頻流傳輸與存儲。在千兆網絡環境， 單機可最大支持400路視頻流的并發存儲和訪問，而目前同類產品最多只能做到200路視頻流的并發量。

（3）強大的系統集成性能

安防監控系統不僅需要和視頻監控，報警，門禁，對講等技術系統的集成，也需要和業務系統集成，才能充分發揮安防監控系統的應用價值。中維世紀VMS 視頻集中管理平臺采用 SOA 面向服務的體系架構，支持ONVIF 協議，可非常方便地實現與其它系統的集成互連。

（4）系統維護方便快捷

無論是系統管理，還是對接入前端設備的參數配置管理，都可以通過WEB 方式來完成，這樣就保證了隨時隨地對系統進行維護管理。而多數的平臺通過 WEB 方式只能做到對系統的實時訪問，不能做到對設備的配置維護管理。

計劃任務調度功能非常方便日常管理，可以大大減輕系統管理的工作強度，讓系統自己 管理自己，提高系統工作的智能化。通過我們的任務和計劃調度管理服務，將日常的管理維護工作設置為任務計劃，由系統自動執行，而無需人工干預。

（5）安全性保障

主要包括系統安全、信息安全和設備安全。系統安全除了常規的用戶名 密碼的認證方式外，我們還支持密鑰認證。避免內部人員惡意銷毀監控記錄和更改設備參數，安全性更高；信息安全支持基于令牌和SSL 協議的集中身份認證，網絡認

證中隨機加密和一次性的令牌；設備的安全性，對前端接入設備參數的安全性保護，防止非法修改，一旦被修改，系統就會自動發出報警提示。

（6）嚴格而又靈活的權限管理

在嚴格遵循統一的級別和權限管理規則的同時，兼顧到特殊情況下的實戰需要。如某個值班人員在平常時候不具備對某些資源的支配權限，但作為一線工作人員，在處置突發事件時又必須要控制這些資源，這樣就產生了矛盾。我們通過應急權限管理機制，可以設定某個用戶在接收到報警事件時所擁有的臨時特殊權限，事件處理完畢后，該權限自動撤銷。

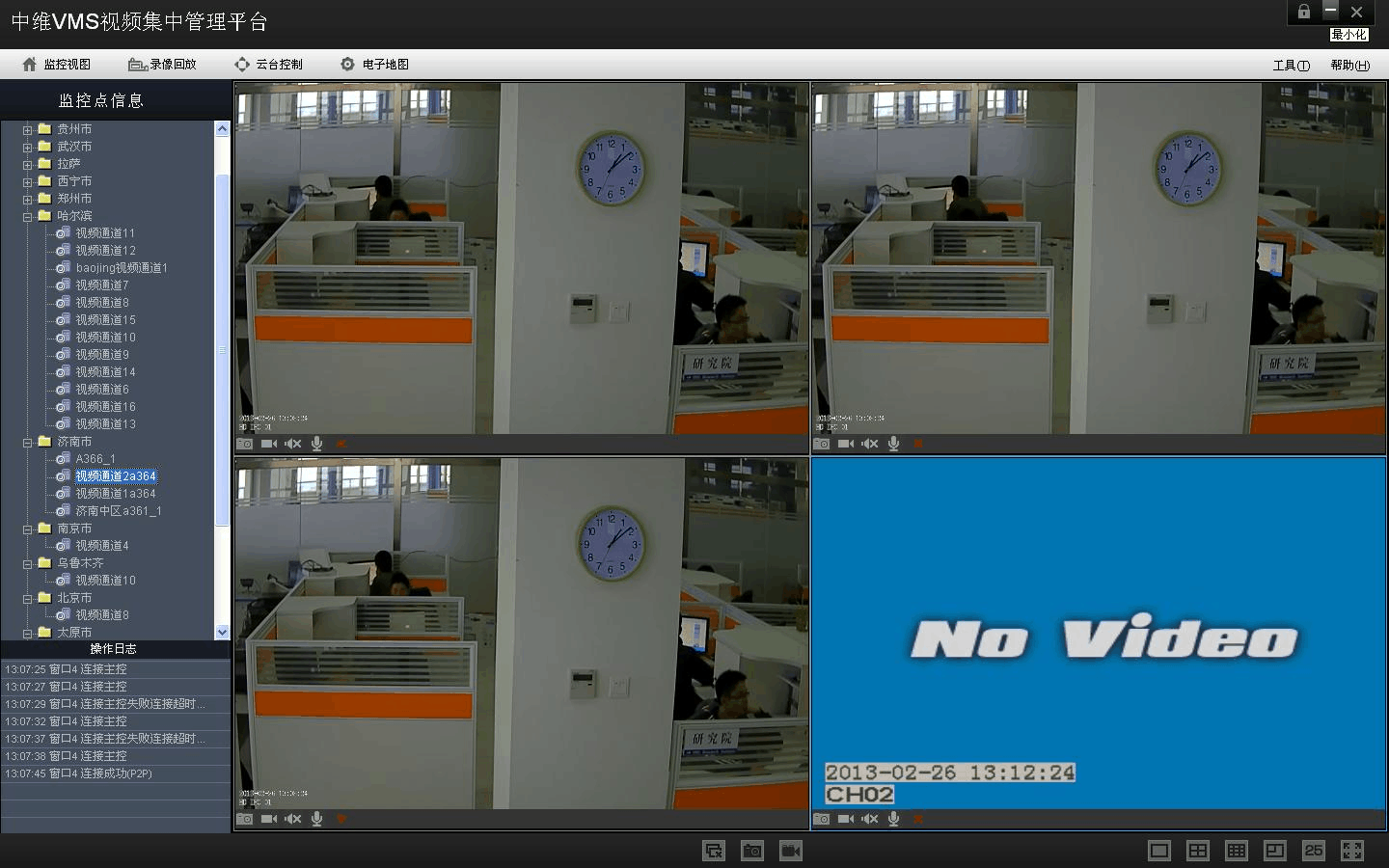

（7）實時視頻

各級監控中心和業務管理人員經授權能夠遠程查看任意一路監控視頻，可以控制云臺 和鏡頭的動作，管理人員可以通過客戶端方便的觀看與控制管理前端網點的圖像，工作人員在監控室可以通過安裝平臺的客戶端軟件實現報警處理與圖像瀏覽等，能夠在監控中心客戶端和電視墻上進行單畫面和多畫面 (4/9/16/32)輪循顯示。

（8）錄像、回放及錄像下載

根據前端設備的技術參數和功能，可以遠程設定不同監控點的錄像和網絡傳輸質量（包 括幀率和圖像清晰度），可以設定不同的錄像方式（連續錄像、手動錄像、定時錄像、報警聯動錄像等），可以實現對關鍵要害部位及關鍵錄像資料

的遠程集中錄像和錄像剪輯備份等功能。 可以通過時間、鏡頭和報警時間來查詢回放前端錄像和集中錄像資料，授權用戶可以將錄像下載留存。

（9）設備狀態巡檢

系統可定時/手動巡檢前端的設備運行狀態，自動生成設備運行狀態列表，統計系統中服務器設備，監控設備，報警監控設備的狀態和數量。

（10）遠程配置

可以實現對各服務器及所有前端設備的遠程配置，對于DVR 而言可以進行以下配置：遠程重啟、遠程關閉、遠程升級、遠程修改各項參數、遠程下發服務器的地址列表等功能。

（11）報警管理功能

平臺可以分多級別的報警處理，根據報警的級別不同所采用的處理方式與通知的對象 也有所不同，用戶可以根據報警的類型將報警分成不同的級別。當同時發生報警時，可以提供多種方式提示，如：聲光提示、文字提示、視頻提示、電子地圖提示、郵件報警、短信、彩信提示等等。

（12）語音對講功能

支持雙向的語音對講功能，通過配置聲音采集和輸出設備，可以實現監控點與監控中心，監控中心與監控中心之間的雙向音頻功能。

（13）日志管理功能

系統具備完善的日志功能，可對所有的操作、控制、報警等信息進行保存。日志文件支持導出。

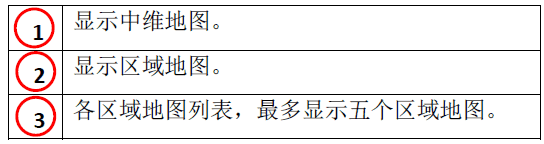

（14）支持電子地圖功能

支持電子地圖功能?？梢詫⑶岸吮O(jiān)控點整合到監控系統中，在地圖上標示監控點，視頻圖像與電子地圖聯動，方便及時準確定位。當有告警發生時，系統可自動顯示告警位置，當在地圖上點選監控點時，可通過鏈接查看現場監控圖像。

地圖可以實現室內地圖的的監控點分布功能，能夠?qū)⒌貓D的最大分辨率進行“提升”，方便對室內現場的布局進行了解，遇到突發情況時，能夠及時作出快速反應。

地圖支持報警自動跟蹤功能，報警點在地圖顯示區域之外時，一旦發生警情，報警點能夠自動居中顯示。

通過地圖中的標簽，還可以及時打開該區域內的視頻源。

（15）客戶端分布式設計

整個客戶端系統由三個獨立的客戶端組成：地圖客戶端、視頻客戶端、綜合信息查詢客戶端，地圖客戶端和視頻客戶端在功能方面有互通性，但是突出的側重面各不相同。

采用分布式處理后，三個客戶端的信息源能夠共享，即便一個客戶端機器出現故障，也不會導致整個客戶端系統癱瘓，依然可以對視頻及相關報警信號進行處理。傳統的客戶端系統采用單臺機器 多客戶端的形式組成，一臺機器出現問題，整個客戶端系統將無法正常工作。

七、系統特點描述

建設成本低、維護成本低

（1）對于已有監控系統的物業管理場所，無需對原有系統進行大規模改造，僅需將原有硬盤錄像設備更換為我公司相應產品，通過云視通號碼實現遠程即可，建設成本低。

（2）整個系統依托中維云視通網絡傳輸平臺，無需單獨購買服務器，可免費使用中維公司部署的云視通服務器或租借中維公司提供的專用服務器，維護成本低。

連通性高，流暢性好，網絡資源要求低

（1）遠程監控系統采用中維世紀VMS 視頻監控集中管理平臺，支持底層UDP 穿透、多協議轉發等技術，支持鐵通網絡，支持跨網傳輸。

（2）公司擁有自主的視頻編解碼算法，并結合自主的網絡傳輸機制，實現了最好的網絡視頻傳輸和播放效果，視頻傳輸和播放能夠根據網絡帶寬和質量動態調整，沒有馬賽克現象，沒有異常畫面。

多級管理

系統的整體架構符合多級管理的理念，每個物業服務場所能夠?qū)ζ浞諈^(qū)域進行視頻監控，總部及其相關管理部門不僅能夠?qū)λ形飿I(yè)服務區域遠程視頻監控，更可以監控到每個物業管理辦公室的場景。同時系統支持多級級聯?？梢愿鶕?jù)系統需要在不同省會城市建立分控中心，分控中心既能管理所轄區域的視頻監控信號，又能受總部集團公司的監控管理。

分散式存儲

本系統采用分散式存儲方案，視頻監控錄像通過服務區域內的硬盤錄像機進行錄像存儲，不會由于網絡故障而造成錄像丟失或者存儲不完整等現象。同時，運程管理中心除遠程實時監控外還可以遠程調閱各服務區域的錄像資料。 遠程設備管理

系統可定時/手動巡檢前端的設備運行狀態，自動生成設備運行狀態列表，統計系統中服務器設備，監控設備，報警監控設備的狀態和數量。同時系統可以實現對各服務器及所有前端設備的遠程配置，對于DVR 而言可以進行以下配置：遠程重啟、遠程關閉、遠程升級、遠程修改各項參數、遠程下發服務器的地址列
