引言

SQL Server 2008 R2是Microsoft SQL Server下一代平臺產品，將于2010年上半年正式發布，目前已有August CTP和November CTP兩種版本提供下載試用。SQL Server 2008 R2提供了諸多激動人心的新特性。在BI 方面最引人注目的一點是將地圖功能集成到Reporting Services當中。開發人員只需點擊幾下鼠標即可生成報表地圖，其地理空間數據以GEOMT RY 或者GEOGRAPHY 類型存儲在SQL Server 2008 R2和ESRI SHP文件中。

本文簡要介紹了如何在SQL Server 2008 R2中創建和開發地圖報表。文檔首先基于Adventure works示例數據庫敘述了創建地圖報表的基本步驟、地圖控件的主要屬性及其使用方法、使用“地圖層”向?qū)砑拥貓D層等操作，之后介紹了以電信業務為背景的BINET 項目地圖報表的開發過程。

1 準備工作

為更好學習SQL Server 2008 R2的地圖報表功能，完成本文檔中案例的開發過程，建議您先完成如下準備工作：

? 您的計算機上已經安裝了Microsoft SQL Server 2008 R2 Report Building 3.0或者其自帶的SQL

Server Business Intelligence Development Studio開發環境。

? 在 Microsoft SQL Server 2008 R2 Reporting Services 報表服務器或與 SQL Server 2008 R2

Reporting Services 報表服務器集成的 SharePoint 站點上保存和查看報表的權限。即必須能夠?yàn)g覽到

報表服務器并且向其保存報表。

? 報表服務器的 URL 以及報表的默認文件夾。

2 使用地圖

2.1 第一張地圖報表

首先，我們以SQL Server Business Intelligence Development Studio為開發環境創建一張簡單的地圖報表。 單擊“開始”，依次指向“程序”—Microsoft SQL Server 2008 R2—SQL Server Business Intelligence Development Studio。創建一個新的報表工程MapReport ，并新建一個報表項目FirstMap.rdl

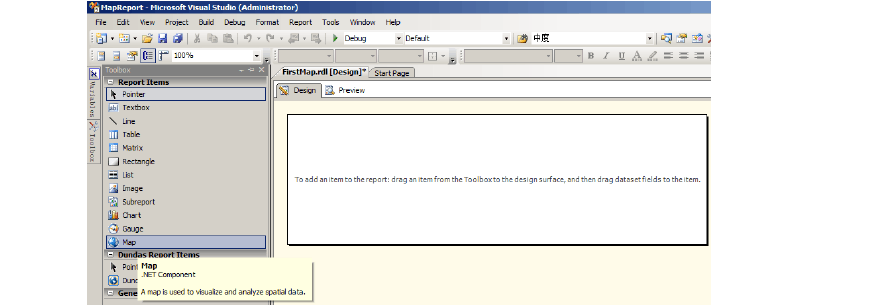

在工具箱面板中，拖放“地圖”控件到報表中：

此時將打開地圖向?qū)?。如下圖所示：

1

在“選擇空間數據的來源”頁上，有三種空間數據來源可供選擇：

Map gallery：是Map 控件自帶的地圖庫，可選擇美國及其各州地圖

ESRI shapefile：從外部導入含空間地理數據的地圖文件

SQL Server spatial query：可使用T-SQL 查詢地理數據作為地圖的空間數據來源（稍后將具體介紹） 這里我們選擇“Map gallery”。

在“Map gallery”窗格中，展開“USA （美國）”下的“States by County”，然后單擊“Washington ”?！暗貓D預覽”窗格將顯示華盛頓的鄉鎮地圖。

2

單擊“下一步”。

在“選擇空間數據和地圖視圖選項”上，接受默認值。默認情況下，來自地圖庫的地圖元素將自動嵌入到報表定義中。 單擊“下一步”。

在“選擇地圖可視化”頁中，選擇“基本圖”

然后單擊“下一步”。

在“選擇顏色主題和數據可視化”上，用戶可定義地圖的主題及“顯示標簽”選項。選擇“顯示標簽”，從“數據字段”下拉列表中，單擊 #COUNTYNAME。表示地圖區域的顯示內容為鄉鎮名，右側的預覽圖將隨選項的變化而更新。

“地圖預覽”窗格還將顯示以下各項：

?

? 一個標題，其文本為地圖標題。 一個地圖，顯示華盛頓的各個鄉鎮，其中每個縣都用一種不同顏色表示，鄉鎮名稱出現在區域上方適合的

位置。

?

? 一個圖例，包含標題和項1至5的列表。 一個色階，包含值0到160但沒有顏色。

3

一個距離寬度，顯示公里數(km)和英里數(mi)。

單擊“完成”。“設計”視圖將打開，并在報表設計圖面上顯示該地圖。

單擊地圖以選擇它并顯示“地圖層”區域。如下圖所示：

“地圖層”區域顯示一個層類型為“嵌入”的多邊形層。每個鄉鎮都是該層上的一個嵌入地圖元素。 右鍵單擊地圖標題，然后單擊“標題屬性”。

將標題文本替換為AdventureWorks Reseller。單擊“確定”。點擊“Preview ”預覽報表，如下圖所示：

4

上面創建了一個簡單的華盛頓特區的地圖報表，報表包含報表標題、地圖標題、地圖以及距離刻度。各鄉鎮用調色板中的顏色區分，但顏色并不與任何數據關聯。距離刻度同時用公里和英里顯示距離。圖例和色階并不顯示，因?yàn)樗鼈儧](méi)有關聯的數據。數據與地圖區域的綁定，我們將在下面介紹。

2.2 使用SQL 空間數據創建地圖層

接下來我們通過另一種數據來源——SQL 空間數據，在上述報表的基礎上添加一個新的地圖層，我們擬添加一個地圖層，用于顯示銷售AdventureWorks 產品的商店的位置。步驟如下：

切換到“設計”視圖。

雙擊地圖以顯示“地圖層”區域。在工具欄上，單擊“新建層向?qū)А卑粹o。

在“選擇空間數據的來源”頁上，選擇“SQL Server spatial query”，然后單擊“下一步”。

在“選擇與 SQL Server 空間數據源的連接”上，單擊“新建”。

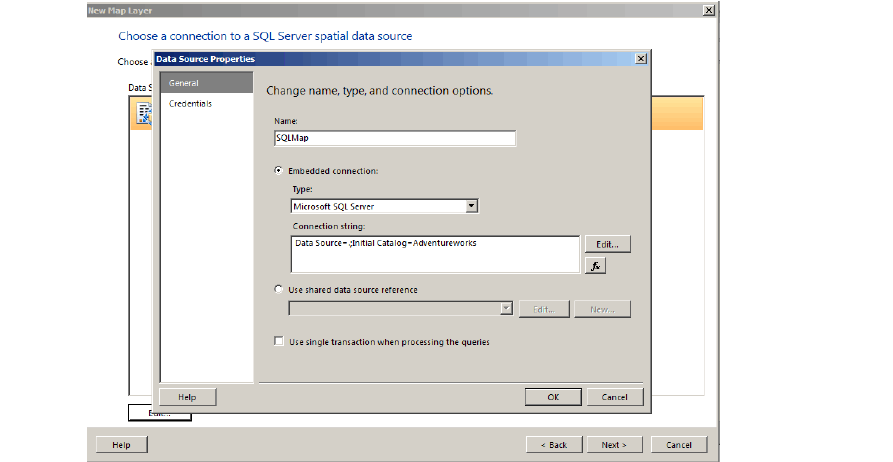

在“數據源屬性”對話框中，單擊“General ”。如下圖所示，建立數據源SQLMap ，并連接Adventureworks 數據庫。

點擊OK ，如下圖所示：點擊“下一步”，接下來我們創建一個數據集查詢，其中同時包含空間數據和分析數據。在“設計查詢”頁中，單擊“編輯為文本”。查詢?cè)O(shè)計器切換到基于文本的模式。

將以下查詢語句粘貼到查詢窗格中：

5

Select 402 as BusinessEntityID, 'Impromptu Trips' as Store, 'Mountain'as Specialty, 'Union Gap' as City,

'Yakima' as County, CAST(1500000 as money) asAnnualSales,

CAST('POINT(-120.352399683576 46.5526404267361)' as geography) AS SpatialLocation

UNION ALL

SELECT 518 AS BusinessEntityID, 'Latest Sports Equipment' AS StoreName, 'Mountain' as Specialty, 'Seattle' AS City, 'King' as County, CAST('800000' as money) as AnnualSales,

CAST('POINT(-122.2716149145 47.6252759540999)' as geography) AS SpatialLocation

UNION ALL

Select 656 as BusinessEntityID, 'Outstanding Cycles' as Store, 'Touring'as Specialty, 'Spokane' as City,

'Spokane' as County, CAST(2000000 as money) as AnnualSales,

CAST('POINT(-117.458326188527 47.7390846943325)' as geography) AS SpatialLocation

UNION ALL

Select 762 as BusinessEntityID, 'Friendly Bike Shop' as Store, 'Road' as Specialty, 'Bellingham' as City,

'Whatcom' as County, CAST(2000000 as money) as AnnualSales,

CAST('POINT(-122.526710739 48.7985754516)' as geography) AS SpatialLocation

UNION ALL

Select 774 as BusinessEntityID, 'Rugged Bikes' as Store, 'Touring' as Specialty, 'Everett' as City,

'Snohomish' as County, CAST(3000000 as money) as AnnualSales,

CAST('POINT(-122.339928832415 48.0034793435206)' as geography) AS SpatialLocation

UNION ALL

Select 870 as BusinessEntityID, 'Vast Bike AnnualSales and Rental' as Store, 'Mountain' as Specialty, 'Chehalis' as City, 'Lewis' as County, CAST(3000000 as money) as AnnualSales,

CAST('POINT(-123.173202922628 46.5949185631117)' as geography) AS SpatialLocation

UNION ALL

Select 1138 as BusinessEntityID, 'Roving Sports' as Store, 'Road' as Specialty, 'Puyallup' as City,

'Pierce' as County, CAST(1500000 as money) as AnnualSales,

CAST('POINT(-122.141962349474 47.2117618655752)' as geography) AS SpatialLocation

UNION ALL

Select 1230 as BusinessEntityID, 'Fitness Supplies' as Store, 'Touring' as Specialty, 'Sequim' as City,

'Clallam' as County, CAST(800000 as money) as AnnualSales,

CAST('POINT(-123.165980874577 48.0931018882565)' as geography) AS SpatialLocation

UNION ALL

Select 1270 as BusinessEntityID, 'Outdoor Sports Supply' as Store, 'Mountain' as Specialty, 'North Bend' as City, 'King' as County, CAST(300000 as money) as AnnualSales,

CAST('POINT(-121.50439946838 47.5225521767213)' as geography) AS SpatialLocation

UNION ALL

Select 1388 as BusinessEntityID, 'Official Parts Shop' as Store, 'Road' as Specialty, 'Kelso' as City,

'Cowlitz' as County, CAST(1000000 as money) as AnnualSales,

CAST('POINT(-122.77961702831 46.1007615739732)' as geography) AS SpatialLocation

UNION ALL

Select 1412 as BusinessEntityID, 'City Manufacturing' as Store, 'Mountain' as Specialty, 'Shelton' as City,

'Mason' as County, CAST(2500000 as money) as AnnualSales,

CAST('POINT(-123.323052823833 47.1401103193325)' as geography) AS SpatialLocation

我們可在查詢結果網格中看到七列：

BusinessEntityID 、Store 、Specialty 、City 、County 、AnnualSales 和SpatialLocation 。

6

此數據表示華盛頓州銷售AdventureWorks 自行車的一組商店。結果集中的每行都包含一個商店標識符、商店名稱、該商店專銷的自行車類型、商店所在的市/鎮、年銷售額以及用經度和緯度表示的空間位置。

點擊“下一步”，進入“選擇空間數據和地圖視圖選項”頁，如下圖所示：

驗證“空間字段”為SpatialLocation ，并且“層類型”為“點”。接受本頁上的其他默認值。地圖視圖顯示圓圈，這些圓圈標記銷售AdventureWorks 產品的商店的位置。

單擊“下一步”。接下來需要指定一個地圖類型，它顯示隨分析數據而改變的標記。這里我們選擇“分析標記圖”。如下圖所示：

7
