實驗三、DNS （域名解析系統），數據封裝和幀測試

學習目標：

1. 使用Wireshark 來獲取和分析的DNS 消息

2. 了解DNS 如何工作

3. 使用nslookup 和ipconfig 命令

4. 說明在以太網II 幀格式中的報頭

5. 了解數據的封裝

背景

當上層協議互相通信，主機向下發送數據到TCP / IP協議層，并在下層封裝成一個協議數據單元，并最終封裝在第2層幀。例如，DNS 的消息通常通過第4層UDP 協議。因此，發送主機的DNS 消息被封裝在UDP 段; 該UDP 段隨后被封裝在IP 分組中，并且IP 包最后被封裝在第2層幀。幀的組成是取決于媒介訪問類型或網絡。例如，如果媒介接入是以太網，那么第2層幀封裝將是以太網II 幀格式。當學習數據封裝和協議操作時，分析協議數據單元中的報頭信息，是有幫助的。 該實驗將研究DNS 協議操作，ipconfig 命令和以太網II 幀格式的報頭。以太網II 幀可支持多種上層協議。

任務0 協議層和數據封裝

問題1. 在TCP/ IP參考模型中，第4層，第3層和第2層的協議數據單元（PDU ）分別是：

答：

第4層的PDU ：應用層的PDU 是數據

第3層的PDU ：傳輸層的PDU 是數據段

第2層的PDU ：網絡層的PDU 是數據包

任務1 DNS和nslookup

正如我們所討論的，IP 地址被用于唯一地標識網絡上的主機。但是IP 地址不方便記憶，這就是為什么要介紹域名。域名系統（DNS ）將主機名稱轉換為IP 地址，在互聯網中起到關鍵性作用。

在此任務中，我們練習使用nslookup 工具，它在Linux / Unix和MS Windows環境下都可用。在MS Windows 中運行nslookup ，則需要通過啟動命令“cmd.exe ”，打開命令行窗口。用nslookup ，你可以查詢?nèi)魏沃付ǖ腄NS 服務器（默認情況下，本地配置的DNS 服務器）的DNS 記錄。為了完成這個任務，nslookup 將發送DNS 查詢指定的DNS 服務器，接收相同的DNS 服務器的DNS 答復，并顯示結果。

鍵入命令“nslookup www.MIT.edu ” ，并獲取輸出，顯示如下：

問題2 ：什么是用于查詢并找到IP 地址為www.MIT.edu 的DNS 服務器的IP 地址？ www.MIT.edu 的IP 地址？

答：

鍵入命令

“nslookup -type= NS hdu.edu.cn ” ，并獲取輸出，顯示如下：

問題3 ：什么是hdu.edu.cn 的域名服務器和IP 地址？

鍵入命令“ nslookup www.hdu.edu.cn dns2.hdu.edu.cn ” ，并獲取輸出，顯示如下：

問題4：哪個DNS 服務器是用來查詢和進行域名解析？

答：離該主機IP 最近的一個DNS 服務器

還可以使用nslookup

來查看IP 地址映射的主機名。鍵入命令“nslookup 192.168.156.101”和“nslookup course.comm.hdu.edu.cn ”，并獲取輸出，顯示如下：

問題5 ：能否一臺主機有多個主機名？moodle.tec.hkr.se 的IP 地址是多少？對于這個IP 地址有多少個域名？

答：不可以。moodle.tec.hkr.se 的IP 地址是194.47.35.25。一個域名，

任務2 DNS和ipconfig

ipconfig （適用于Windows ）和ifconfig （適用于Linux/ Unix，接口配置）是調試網絡問題的最有用的工具之一。

ipconfig 可以用來顯示你當前的TCP/ IP信息，包括您的地址，DNS 服務器地址，適配器（網絡接口卡）類型等。例如，如果你想找到你的主機所有這些信息，只需在命令行中輸入命令“ipconfig /all”。

問題6 ：您的計算機的IP 地址是什么，什么是本地DNS 服務器的IP 地址？ 答：IP Address----------- 192.168.156.34。DNS Servers----------210.32.32.10

ipconfig 也用于管理存儲在主機的DNS 信息。為了提高網絡性能，主機可以緩存它最近獲得DNS 記錄。要查看這些緩存的記錄，你可以使用命令“ipconfig /displaydns”。每個條目顯示剩余的生存時間（TTL ）以秒為單位。要清除高速緩存，輸入命令“ipconfig /flushdns”。刷新DNS 緩存并清除所有條目，重新加載主機中的條目。

任務3 使用Wireshark 分析DNS 協議

現在是時候開始抓取DNS 協議數據，使用Wireshark 分析 。按照步驟來抓取DNS 數據包：

（1）關閉所有其他的互聯網應用，以減少捕獲的數據

（2）啟動網絡瀏覽器

（3）使用ipconfig 清空計算機的DNS 緩存

（4）啟動Wireshark 的程序，并輸入顯示過濾器“ip.addr==192.168.0.100 and dns”，其中的IP 地址192.168.0.100是您的計算機的IP 地址，在問題6中找到

（5）開始在Wireshark 中抓包

（6）輸入U(xiǎn)RL 地址http://www.ietf.org到Web 瀏覽器來查看該頁面

（7）停止抓包

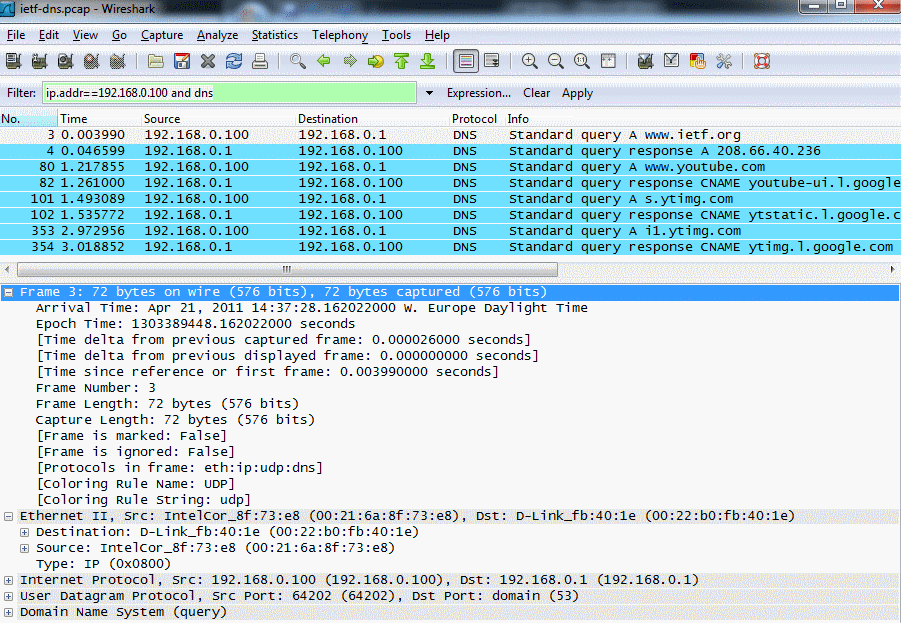

得到進行此操作的以下截圖：

回答下列問題：

問題7：查找www.ietf.org 的DNS 查詢和響應，發送的是UDP 還是TCP ？ 答：

UDP

問題8： DNS 查詢消息的目的端口號是多少？DNS 響應消息的源端口號是多少？ 答：

問題9：DNS 查詢消息向哪個IP 地址發送請求？利用ipconfig 來確定你的本地DNS 服務器的IP 地址, 這兩個IP 地址相同嗎？

答：210.32.32.10 相同

問題10：檢查DNS 查詢消息, 這個DNS 查詢是什么類型？這個查詢消息期望什么回答？

答：A 類型

問題11：檢查DNS 響應消息, 這個消息提供了多少回答？每一個回答包括了什么 答：3個

任務4以太網幀測試

以太網幀的格式如下所示：

在Wireshark 中在最后的任務完成抓取的DNS 數據包，展開幀信息，

它表明，包含在以太網幀的數據是IP 分組；包含在IP 包中的數據是一個UDP

段，且在UDP 段數據是DNS 消息！總的幀長度是72字節（不包括CRC 奇偶校驗位）。

對于包含DNS 查詢消息的以太網幀www.ietf.org ，回答下列問題：

問題12：什么是目標MAC 地址？什么是它的NIC 制造商，什么是NIC 序列號？ 答：目標MAC 地址即接受信息主機的硬件地址，MAC(Medium/Media Access Control)地址，用來表示互聯網上每一個站點的標識符，采用十六進制數表示，共六個字節（48位）。其中，前三個字節是由IEEE 的注冊管理機構RA 負責給不同廠家分配的代碼(高位24位) ，也稱為“編制上唯一的標識符”（Organizationally Unique Identifier) ，后三個字節(低位24位) 由各廠家自行指派給生產的適配器接口，稱為擴展標識符（唯一性）。前24位叫做組織唯一標志符（Organizationally Unique Identifier,即OUI ），是識別LAN （局域網）節點的標識。后24位是由廠家自己分配。

問題13：什么是源MAC 地址？什么是它的NIC 制造商，什么是NIC 序列號？ 答：源MAC 地址即發送消息主機的硬件地址，即生產網絡接口卡NIC 的制造商，NIC 序列號記錄的是NIC 的出廠信息。

問題14：什么是類型字段中的值？這個值什么意思？

答：A 類型，指的是IPv4

現在，將Wireshark 中改為“arp ”，這樣只有ARP 報文顯示，例如，得到顯示過濾器：

找到一個廣播ARP 報文，并檢查以太網幀頭，回答以下問題：

問題15：什么是目標MAC 地址？這個地址有什么特別的？這是什么意思？ 答：目標MAC 地址即接收信息方的硬件地址，MAC 地址是唯一的，標記該主機的標志

問題16：什么是源MAC 地址？什么是它的NIC 制造商，什么是NIC 序列號？它是一個單播地址嗎？為什么呢？

答：源MAC 地址即發送方的硬件地址，NIC 制造商即適配器的制造廠家，NIC 序列號記錄NIC 出廠信息，不是，廣播形式，

問題17：什么是類型字段中的值？這個值有什么意思？

答：

ARP 指的是用的是地址解析協議
