一、指導老師的指導次數、指導工作情況

由于自身實習問題, 與導師交流次數不多. 由導師指導很多論文撰寫情況, 了解論文的撰寫方法及后面時間一系列的安排和寫作.

二、任務書中本階段工作目標與任務要求

可能由于實習的原因, 寫到一半的論文落下了很多, 實習期間出差在外面, 很少撰寫, 打算回校后努力撰寫. 目前實際慢計劃半拍.

三、目前已完成任務情況

目前論文已經完成大半, 只有后面的網絡架構搭建和測試沒有完成. 已完成的內容如下:

一 論文開始:緒論.

主要講述課題研究的實際意義, 3G PS域IP 承載網主要解決的問題和一些功能. 介紹一些承載網的發展, 從ATM TDM到IP 承載網的簡單比較. 再者介紹國內一些研究動態, 一些不足和限制. 簡單介紹設計將如何進行, 運用哪種方法.

二 3G 系統概述

主要介紹3G 系統在中國的發展, 大體介紹3G 制式在中國的運用. 從制式, 速度, 性價比, 采取的種種不同方式來對比TD-SCDMA CDMA2000 WCDMA之間的優勢以及缺點, 并對往后發展的影響.

簡單介紹3G 系統發展情況, 從2G 到3G 系統的演進, 如下圖

:

三 核心網PS 域部分

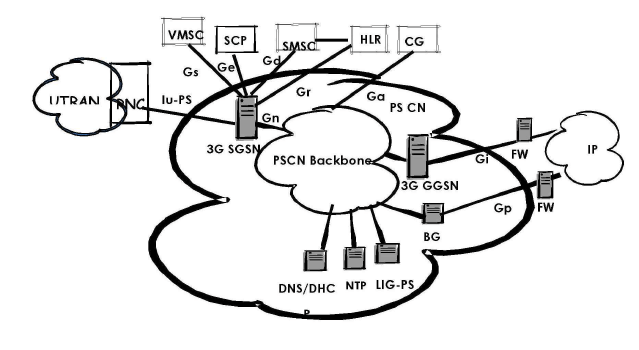

1. 主要介紹核心網分組域的架構, 如下圖:

2. 介紹分組域核心網內部網元

(1)HLR：

歸屬位置寄存器，主要功能是提供用戶的簽約信息，存放新業務，支持增強的鑒權等功能。一個 PLMN （公共陸地移動網）可以包含一個或幾個 HLR ，這取決于移動用戶數量，設備容量和網絡結構。

(2) SGSN：

服務 GPRS 支持節點，是 UMTS 核心網 PS 域功能節點。在附著時，SGSN 建立起一個移動性管理的上下文，該上下文包含關于這個 UE 的移動性和安全性方面的固有信息。在 PDP 上下文激活時，SGSN 建立起一個 PDP 上下文，該上下文用于 GPRS 用戶所使用的 GGSN 和 SGSN 之間的路由。SGSN 的主要功能就是對 MS 進行鑒權和移動性管理，記錄 MS 的當前位置信息，進行路由選擇，建立MS 到 GGSN 的傳輸通道，完成移動分組數據的發送和接收，并進行計費和業務統計。

(3) GGSN：

網關 GPRS 支持節點，是 UMTS 核心網 PS 域功能節點。它是一個通過給一個 PDP 地址賦值而允許外部分組數據網接入的節點。包含了已附著于網絡的UMTS 用戶的位置信息，并根據該信息利用隧道技術發送到 UE 的當前的附著點，即 SGSN 。GGSN 可以經 Gc 接口從 HLR 中查詢?cè)撚脩舢?dāng)前的位置信息。GGSN 是外部 PDN 與 PLMN 互連互通的第一接入點，即 GGSN 支持的 Gi 接口。GGSN 主要是起網關作用，它可以和多種不同的數據網絡連接。另外，GGSN 又是個路由器，它可以把 PS 域中的分組數據包進行協議轉換，從而可以把這些分組數據包傳送到外部網絡。GGSN 還具有地址分配和計費等功能。

(4)DNS：

DNS 是域名服務器。域名解析是域名到 IP 地址的轉換過程，在 Internet 中，IP 地址是網絡標識站點的數字地址，為了便于操作和記憶，采用域名來代替 IP 地址標識站點地址。但是設備間的通信需要靠 IP 地址路由，因此 DNS 用來將請求訪問的域名轉化為設備的 IP 地址。在 UMTS 核心網，DNS 具有類似的功能，但是這里的 DNS 服務器解析的是核心網內的域名（如接入點名，路由區標識等）到相應的設備（如 SGSN ，GGSN 等）的 IP 地址。

(5)DHCP：

DHCP 是動態主機配置協議服務器。DHCP 協議的前身是 BOOTP 。BOOTP 原本是用于無磁盤主機連接的網絡上面的，網絡主機使用 BOOT ROM 而不是磁盤起動并連接上網絡，BOOTP 則可以自動地為那些主機設定 TCP/IP 環境。但 BOOTP 有一個缺點：在設定前須事先獲得客戶端的硬件地址。而且，與 IP 的對應是靜態的。DHCP 可以說是 BOOTP 的增強版本，它分為兩個部分：一個是服務器

端，另一個是客戶端。所有的 IP 網絡設定數據都由 DHCP 服務器集中管理，并負責處理客戶端的 DHCP 要求；客戶端則會使用從服務器分配下來的 IP 環境數據。這樣，在一個局域網中，DHCP 服務器可以通過各種選項靈活的設置策略，為主機分配 IP 地址。在 UMTS 核心網中，DHCP 服務器是為用戶的手機終端動

態分配 IP 地址的設備。

(6)NTP：

網絡時間協議（NTP ）是一種通過網絡服務于計算機時鐘的時間同步協議。它提供了一種同步時間機制，能在龐大的網絡中用快速調整時間分配。NTP 使用的是可返回時間設計，分布式子網內的時間服務器，能自我組織操作，分層管理配置，經過有線或無線方式同步子網內的邏輯時鐘達到國家標準時間。此外，通過本地路由選擇運算法則及時間后臺程序，服務器可以重新分配標準時間。在PSCN 中，NTP 服務器就是用來給核心網的各個設備（如 SGSN ，GGSN ，DNS ，BG 等）提供同步時間的設備。這樣，所有的設備使用的都是標準時間，在網絡發生故障的時候便于迅速的對比排查。

(7)LIG-PS：

LIG 是根據相關安全策略需要設置的合法監聽網關，收集核心網數據用戶的相關信息，傳送給監聽機構。

(8)BG：

邊界網關。邊界網關用于連接不同自治系統的路由器，使得不同的網絡進行通信。在 UMTS 核心網中，每個本地運營商都要配置 BG 和其他的運營商的核心網絡互聯，從而可以實現核心網設備的資源共享，跨網 HLR 的訪問，以及漫游用戶的 Internet 訪問。

(9)PSCN Backbone：

圖中 PSCN 骨干網實際上是 UMTS 分組核心網的一個內部數據網絡?，F(xiàn)在絕大多數運營商的核心網解決方案承載都是基于 IP 的，如果核心網中的設備都在相同地點，則 PSCN 骨干網就可以配置成一個本地局域網；如果涉及到異地網絡設備的連接，則是一個由路由器和交換機組成的 IP 網絡。本設計的IP 承載網也將運用MPLS VPN來設計內部交換網絡。

(10)FW：

防火墻。UMTS 分組核心網的防火墻一般設置在網絡的出口處。因此，在GGSN （Internet 出口）和 BG （到其他運營商網絡的出口）處都需要設置防火墻。和 Internet 防火墻一樣，防火器的功能是用來隔離網絡，根據策略來進行數據包的過濾，阻擋外來的攻擊，限制網絡外部或內部訪問，以及限制每個 IP 的流量和連接數等。

還有一部分網元與 PSCN 網元協同工作，也起到了至關重要的作用, (1)VMSC：訪問移動交換中心。VMSC 就是在上文中提到的 MSC ，它是 CS 域功能節點，一般這里的 MSC 指的是本運營商本地的 MSC 。在這里用 PS 域的 SGSN 和 CS 域的 MSC 互聯，主要是用于交互一些核心網點的信令消息，如對手機的聯合尋呼，聯合路由更新等。(2)SCP：智能網業務控制點。業務控制點 SCP 是智能網絡（IN ）的核心部件，是智能網中業務邏輯和數據集中的控制點。它包括業務控制功能（SCF ）和業務數據功能（SDF ）兩大部分。一個 SCP 可以處理單一的 IN 業務，也可以處理多種 IN 業務。在 UMTS 核心網中，可以引入智能網業務實現預付費功能，VPN 功能，移動Internet 業務功能等。(3)SMSC：短消息中心。短消息中心是獨立于移動網絡的一個業務處理系統，主要功能是提交、存儲、轉發短消息，并完成與 2G 網絡、PSTN 、Internet 等網絡的互通，以實現來自其他 SME （Short Message Entity，短消息實體）（如：人工臺/自動臺、咨訊平臺等）的短消息的傳遞。在 3G 網絡中，短消息功能的實現可以在電路域，也可以在分組域?qū)崿F(xiàn)，這取決于運營商的策略。但其實現的原理和給用戶提供的業務是相同的。

3. 介紹分組域核心網接口及協議棧

UMTS 分組域核心網絡的主要接口有幾種類型：

核心網和無線接入網之間的接口（Iu-PS ）

，

Iu-PS 接口協議棧

核心網內部接口（Gn 、Ga ）

:

Gn 和 Gp 接口協議棧

核心網和外部數據網之間接口（Gi ），核心網和外部信令網之間的接口（Gs 、Ge 、Gd 、Gr 等）, 主要介紹這些接口的位置, 結構及主要功能, 并介紹在這些接口上協議棧的內容, 一些簡單的信令協議.

之后將設計實現PS 承載網對這些網絡接口的承載實現, 運用模擬路由器的策略, 實現各個網元接口的承載.

四、存在的問題和擬解決方法

期間碰上模擬器在電腦上運行不了, 不得不滯后論文的撰寫, 加上碰上要去公司實習, 到現在還沒解決問題, 自己想是因?yàn)橄到y(tǒng)不支持的原因, 到現在已經準備在4月初停止實習, 回學校撰寫論文, 希望能在答辯前能撰寫好論文.
