城域停車一體化解決方案

需求規格說明書

內部資料 注意保密

機密

需求規格說明書

版 本 歷 史

Page 2 of 25

需求規格說明書

目 錄

1. 文檔介紹 .......................................................................................................................... 3

1.1.

1.2.

1.3.

1.4.

1.5. 文檔目的 . .................................................................................................................. 3 文檔范圍 . .................................................................................................................. 4 讀者對象 . .................................................................................................................. 4 參考文檔 . .................................................................................................................. 4 術語與縮寫解釋 ....................................................................................................... 4

2. 總體分析 .......................................................................................................................... 5

2.1. 業務實體分析 ........................................................................................................... 5

2.1.1.

2.1.2.

2.2.

2.2.1.

2.2.2.

2.2.3.

2.2.4.

2.3. 人員對象 . ........................................................................................................... 5 設備對象 . ........................................................................................................... 5 會員注冊流程 . ................................................................................................... 6 進出停車場流程 ................................................................................................ 8 抬桿的相關流程 ................................................................................................ 9 清分結算流程 . ................................................................................................. 11 業務流程分析 ........................................................................................................... 6 系統總體架構 ......................................................................................................... 12

3. 核心產品功能性分析 . .................................................................................................... 13

3.1.

3.2.

3.3. P ARK OS 功能性需求 . .............................................................................................. 13 云平臺功能性需求 ................................................................................................. 16 門戶網站及APP 客戶端功能性需求 ..................................................................... 21

3.3.1.

3.3.2. 面向車主應用 . ................................................................................................. 22 面向停車場應用 .............................................................................................. 23

4. 非功能性需求 ................................................................................................................ 24

4.1.

4.2.

4.3.

4.4. 用戶界面需求 ......................................................................................................... 24 軟硬件環境需求 ..................................................................................................... 24 產品質量需求 ......................................................................................................... 24 其它需求 . ................................................................................................................ 25

1. 文檔介紹

1.1. 文檔目的

通過前期需求調研、產業模式分析，梳理面向互聯網商業運營的停車服務一體化解決方案，同時提煉相關產品功能要求，為后續產品軟硬件設計和研發提供依據。

Page 3 of 25

需求規格說明書

1.2. 文檔范圍

面向信息平臺、停車場端應用系統（ParkOS ）、互聯網門戶及APP 客戶端整體方案進行總體描述，包括應遵循的相關標準規范、軟硬件功能描述、設備物理特性及系統的可靠性/易操作/可維性等方面特性描述等。

1.3. 讀者對象

辰陽信息高管及軟硬件研發核心人員。

1.4. 參考文檔

[內部文件]劉君杰，《控制器功能-頭腦風暴.mmap 》

[內部文件]劉濟舟, 《沒人知道停車場實際收入的原因.xls 》

[內部文件]孫寶平，《QBJ KID 001-2014停車場信息編碼標準V0.0.1.xlsx 》

[內部文件]孫寶平，《ParkOS 產品需求規格說明書》

1.5. 術語與縮寫解釋

Page 4 of 25

需求規格說明書

2. 總體分析

2.1. 業務實體分析

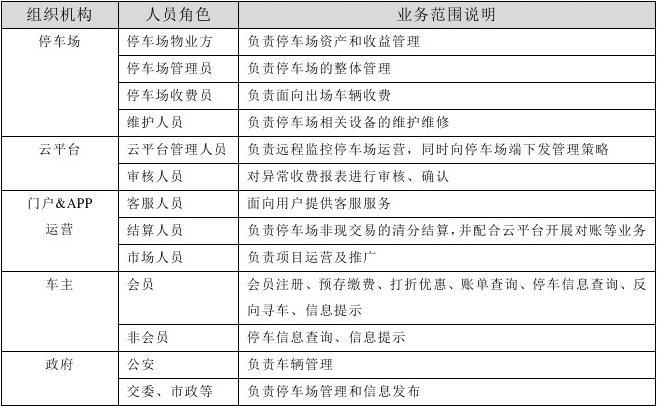

2.1.1. 人員對象

本系統涉及相關干系人及其職責。各種角色的具體行為將在功能性需求中描述。

注：表中的內容將隨著產品開發的深入完善逐步確定。

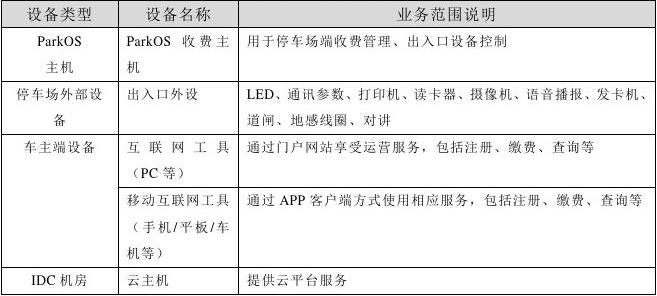

2.1.2. 設備對象

Page 5 of 25

需求規格說明書

2.2. 業務流程分析

●

2.2.1. 會員注冊流程

會員注冊幾項主要流程和原則說明：

● 注冊以快捷簡便、滿足線上/線下（紙質）注冊為目標，僅手機號和車牌號為必

填項；

Page 6 of 25

需求規格說明書

● 為避免錯誤扣款，注冊時需效驗車牌重復性，對個人車牌被占用情況可發起人

工申訴；

● 一個手機號碼下默認可同時注冊不超過3個車牌；

● 集團客戶或特殊客戶可通過提交材料方式開通更多車輛服務；

● 同一輛車可與多個手機號建立關聯，但有且僅有一個為主賬戶，其余號碼為從

賬戶；賬單默認僅發送至主賬戶，可選同時發送；

Page 7 of 25

需求規格說明書

2.2.2. 進出停車場流程

Page 8 of 25

需求規格說明書

針對停車場用戶一般分為臨時用戶和會員用戶（長租、VIP 等）的實際情況，系統出/入場流程也分為臨時用戶和會員用戶的兩種情況。

臨時車輛出場工作流程

用戶駕駛車輛進入停車場離場通道，停在出口處，車輛檢測器檢測到有車后，向出口控制器發出有車信號。攝像系統和車輛識別系統啟動，攝入車輛圖像，經車輛識別系統分析后，獲得牌照信息、顏色信息、車型信息等（取卡用戶將入場時取得的用戶卡交給管理人員，管理人員通過出口讀卡機讀取用戶卡ID 信息，并將用戶卡收回循環使用）。ParkOS 通過檢索數據庫中對應ID 號，獲得該用戶類型（臨時/長租等）、入場時間，并查詢數據庫中與此ID 號相關的車輛信息，與剛才實時獲取的信息進行比對，若不符合則拒絕放行，并給出告警信息和出錯提示信息。若符合，ParkOS 根據車輛在場內停留時間和計費費率，計算出用戶應繳費額，同時顯示在金額顯示器屏幕上，語音提示設備提示用戶應繳納金額，用戶交納相應費用后，管理人員將通過出場控制器打開出口電動欄桿，用戶駕車駛出停車場。如為信用支付或已提前繳費用戶，則在設定時效期內，設備自動打開出口電動欄桿，并在顯示器屏幕上進行提示用戶出場。

會員車輛出場工作流程

會員用戶的車輛到達停車場出口時，通過車牌識別或讀卡識別車輛信息，將信息上送到ParkOS 設備，啟動收費管理系統，判斷用戶合法性和有效性，并將ParkOS 數據庫查詢到的信息與此ID 號相關的車輛信息與車輛識別系統獲取的信息進行比對，如果符合，則給出口控制器一個有效信號，由出口控制器控制抬起出口電動欄桿，用戶駕車離開停車場，完成一次出場過程。

2.2.3. 抬桿的相關流程

對于入口的每一次抬桿（自動、手動），ParkOS 設備都將采集必要的信息，包括現場照片、車牌識別原始記錄、抬桿時間、必要的情況簡述、語音等。同時，將異常抬桿事件（無有效識別車牌、手動抬桿等）的捆綁信息拋到待審核列表中，等待相關權限角色通過本地或遠程（遠程登錄或云平臺）審查后歸檔 并移出隊列。

對于出口的每一次抬桿（自動、手動），ParkOS 設備都將采集必要的信息，包括現

Page 9 of 25

需求規格說明書

場照片、車牌識別原始記錄、抬桿時間、系統提示的收費金額、優惠券金額、必要的情況簡述【優惠券號碼】、照片【優惠券拍照】、語音等。同時，將異常抬桿事件（無有效識別車牌、實際收費與系統提示不一致的、手動抬桿等）的捆綁信息拋到待審核列表中，等待相關權限角色通過本地或遠程（遠程登錄或云平臺）審查后歸檔 并移出隊列。如果是與停車場相關商業的統一營銷活動，系統能夠事先預設，相關事件無需仍審核。

Page 10 of 25
