iFIX 技術文章：深入了解標簽域名的含義和使用

我們?cè)谶@里和大家探討的并不是插入數據鏈接的步驟，節點域名的含義和用途。請完整地閱讀本文，相信看后會使你對節點域名有一個深入的理解。

首先，我們先回想一下在iFIX 畫面中插入數據鏈接的操作，插入節點. 標簽. 域名F_CV 是最為普遍的操作，其插入過程如下：

1. 在工具欄中點擊【數據連接戳】，在彈出的數據連接對話框中點擊【…】。

插入標簽域名操作 步驟一操作演示圖

2. 在彈出的表達式編輯對話框中，進行如下操作。

插入標簽域名操作

步驟二操作演示圖

3. 完成操作后返回?cái)?shù)據連接對話框。

插入標簽域名操作 步驟二操作演示圖

4. 點擊【確定】后，在畫面對應的位置點擊鼠標左鍵，完成數據連接戳的插入。

接下來，我們一起關注表達式編輯器中域名選項。剛才我們選擇的是F_CV （節點標簽的當前值）。其他域名是指什么呢？先了解一下域名名稱前綴 A_*、F_*、E_* 的含義。A_*、F_*、E_* 等表示字段存儲數據的類型（ format ）。格式含義如下：

格

式

A_*

F_* 格式含義 ASCII 碼格式。 浮點數格式。 使用范圍 畫面中的數據連接和對象。 畫面中的數據連接和對象，和塊到塊的引用。

畫面中的數據連接和對象，和塊到塊的引用。

有效值為 /-3.40282300000000e /-38，精度為 15

位。

圖表。

域名格式列表 E_* T_* 15 位精度格式。 圖形格式。

從上面的表格中不難看出我們?cè)诓迦階_為前綴的域名時其實是獲得了一個對應的字符串

（文本），而F_和E_為前綴的域名則獲得的是精度不同的數值。T_為圖形格式。

[提示]當我們讀取或?qū)懭肽硞€(gè)標簽的F_CV域名時，就是讀取或?qū)懭朐摌?biāo)簽一個浮點型數值。由此我們可以做出一個簡單的結論，如果向該標簽的F_CV中123、123.0、123.12等數值時都能夠正確執行，但是寫入值“ABC”的話顯然不正確，因?yàn)椤癆BC”不是數值。如果要向標簽里寫入“ABC”的話，一定是向A_CV中寫值。

接下來我們一起關注域名格式符（A_、F_、E_T_）后部分（如CV 、HI 等）的含義。先看一張圖，或許看了這張圖后你會馬上明白這個部分所表示的含義了。

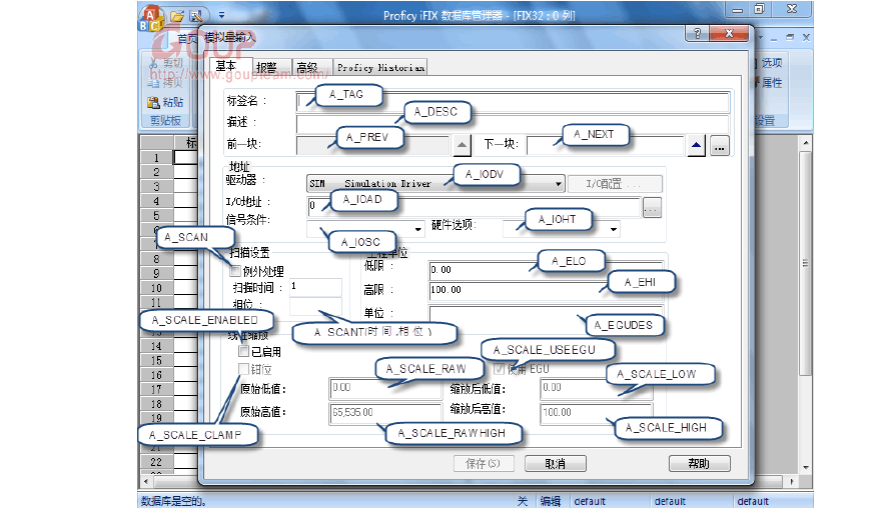

模擬量輸入-基本選項卡

這是模擬量輸入設定（基本選項卡）的對話框示意圖，我們?cè)谛陆〝?shù)據塊時需要對相應的設定選項進行設定，如標簽名、高限、低限等。

其實iFIX 系統在我們?cè)O(shè)定并保存的數據塊各項設定內容記錄在這個數據塊中對應的域名中（以面對對象編程思想為思考方式，也可以把它理解成字段或成員、屬性）。在iFIX 運行時，我們可以隨時讀取或修改數據塊的部分信息。如我們?cè)诋嬅嬷?，或某個函數中想獲取或修改這個數據塊的描述內容時，只要讀取或修改這個數據塊A_DESC的域名字段值即可。 回到iFIX 數據塊這個“對象”，它具有很多屬性，有名稱（標簽名），有對應的驅動器和地址（數據來源），有對應的報警要求…。當然數據塊也會因?yàn)轭悇e的不同，具備不同的屬性。另外有些屬性系統允許我們讀取，有些則被隱藏起來由系統控制使用，有些只能讀取不能更改，有些可以隨時變動…

相信到這里，你應該對域名有了一個較為深入的了解了。接下來，就是對幾個常用數據塊類型的域名做一個整理，以便使用時能夠快速的找到對應的域名。在這里，我們將我們做的整理和大家一起分享一下。 ?

?

?

?

?

?

?

? 模擬輸入塊(AI) 字段圖解 模擬輸入塊(AI) 字段速查 模擬輸出塊(AO) 字段圖解 模擬輸出塊(AO) 字段速查 數字輸入塊(DI) 字段圖解 數字輸入塊(DI) 字段速查 數字輸出塊(DO) 字段圖解 數字輸出塊(DO) 字段速查
