基于wireshark 軟件的分析報告

實驗?zāi)康?/p>

1) 熟練地使用Wireshark 軟件

Wireshark 是一個有名的網絡端口探測器，是可以在Windows 、Unix 等各種平臺運行的網絡監聽軟件，它主要是針對TCP/IP協議的不安全性對運行該協議的機器進行監聽。其功能是在一個共享的網絡環境下對數據包進行捕捉和分析。

2） 運用軟件分析網絡協議

本實驗的主要的目的就是對用Wireshark 捕獲的數據包進行分析，尤其是針對網絡協議（DNS ）的分析。深入了解其基本原理，學會結合實際的數據來分析其原理。

實驗任務

1) 軟件要求

熟悉Wireshark 軟件的一些基本功能，包括Wireshark 的用戶界面如何使用，如何捕捉包，如何查看包，如何過濾包等。

2）網絡協議分析要求

對捕獲的數據包進行分析，主要是針對網絡協議（DNS ）的結合實例的分析。 軟件介紹

1）wireshark 軟件的發展史：

1997年以后，Gerald Combs 需要一個工具追蹤網絡問題并想學習網絡知識。所以他開始開發Ethereal (Wireshark項目以前的名稱) 以解決以上的兩個需要。Ethereal 是第一版，經過數次開發，停頓，1998年，經過這么長的時間，補丁，Bug 報告，以及許多的鼓勵，0.2.0版誕生了。此后不久，Gilbert Ramirez發現它的潛力，并為其提供了底層分析

1998年10月，Guy Harris 正尋找一種比TcpView 更好的工具，他開始為Ethereal 進行改進，并提供分析。

1998年以后，正在進行TCP/IP教學的Richard Sharpe 關注了它在這些課程中的作用。并開始研究該軟件是否他所需要的協議。如果不行，新協議支持應該很方便被添加。所以他開始從事Ethereal 的分析及改進。從那以后，幫助Ethereal 的人越來越多，他們的開始幾乎都是由于一些尚不被Ethereal 支持的協議。所以他們拷貝了已有的解析器，并為團隊提供了改進回饋。 2006年項目Moved House重新命名為：Wireshark 。

2）wireshark 的功能及相關知識

Wireshark 是一個有名的網絡端口探測器，是可以在Windows 、Unix 等各種

平臺運行的網絡監聽軟件，它主要是針對TCP/IP協議的不安全性對運行該協議的機器進行監聽。Wireshark 是網絡包分析工具。網絡包分析工具的主要作用是嘗試捕獲網絡包， 并嘗試顯示包的盡可能詳細的情況。你可以把網絡包分析工具當成是一種用來測量有什么東西從網線上進出的測量工具，就好像使電工用來測量進入電信的電量的電度表一樣。其功能相當于Windows 下的Sniffer ，都是在一個共享的網絡環境下對數據包進行捕捉和分析，而且還能夠自由地為其增加某些插件以實現額外功能。

Wireshark 是開源軟件項目，發布遵循GNU General Public Licence (GPL協議), 所有源代碼可以在GPL 框架下免費使用。這也就意味著，為了適合自己的需要，你可以自己對wireshark 進行修改。

3）wireshark 所不能提供的功能

另外，值得注意的是，wireshark 不能提供以下的功能：

①Wireshark 不是入侵檢測系統。如果別人在您的網絡做了一些他不被允許的奇怪的事情，Wireshark 不會警告您。但是如果發生了奇怪的事情，Wireshark 可能對察看發生了什么會有所幫助

②Wireshark 不會處理網絡事務，它僅僅是“測量”(監視) 網絡。Wireshark 不會發送網絡包或做其它交互性的事情（名稱解析除外，但您也可以禁止解析）.

4）wireshark 軟件運行的主界面

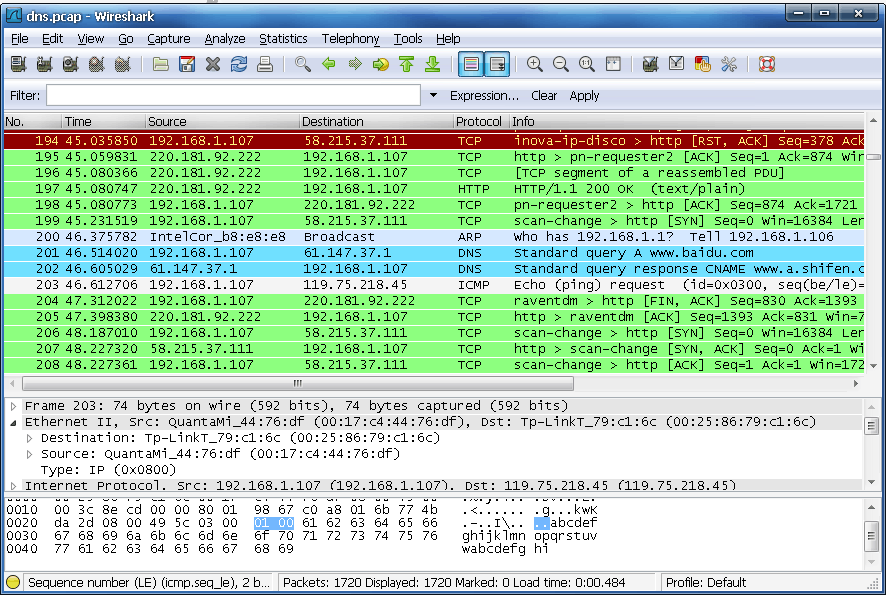

圖1為軟件運行后的主窗口界面，大多數打開捕捉包以后的界面都是這樣子

圖1 wireshark運行的主界面

◆主界面介紹

Wireshark 和其它的圖形化嗅探器使用基本類似的界面，整個窗口被分成三個部分：

ⅰ. 最上面為數據包列表，用來顯示截獲的每個數據包的總結性信息； ⅱ. 中間為協議樹，用來顯示選定的數據包所屬的協議信息；

ⅲ. 最下邊是以十六進制形式表示的數據包內容，用來顯示數據包在物理層上傳輸時的最終形式。

實驗環境

1）軟件要求

該實驗在Microsoft Windows XP 操作系統下完成，使用的軟件是wireshark-win32-1.4.2版本；

2）硬件要求

奔騰Ⅱ300以上的電腦配置，10M 以上的網卡。

實驗內容和過程

1）DNS 基本知識及原理

DNS(Domain Name System) 就是域名服務系統，它的作用就是域名到IP 地址的轉換過程。IP 地址是網路上標識您站點的數字地址，為了簡單好記，采用域名來代替ip 地址標識站點地址。任何域名都至少有一個DNS ，一般是2個（主DNS ，輔DNS ）。因為兩個DNS 可以輪回處理，第一個解析失敗可以找第二個。這樣只要有一個DNS 解析正常，就不會影響域名的正常使用。

◆DNS 解析過程

第一步：客戶機提出域名解析請求, 并將該請求發送給本地的域名服務器。

第二步：當本地的域名服務器收到請求后, 就先查詢本地的緩存, 如果有該紀錄項, 則本地的域名服務器就直接把查詢的結果返回。

第三步：如果本地的緩存中沒有該紀錄, 則本地域名服務器就直接把請求發給根域名服務器, 然后根域名服務器再返回給本地域名服務器一個所查詢域(根的子域) 的主域名服務器的地址。

第四步：本地服務器再向上一步返回的域名服務器發送請求, 然后接受請求的服務器查詢自己的緩存, 如果沒有該紀錄, 則返回相關的下級的域名服務器的地址。 第五步：重復第四步, 直到找到正確的紀錄。

第六步：本地域名服務器把返回的結果保存到緩存, 以備下一次使用, 同時還將結果返回給客戶機。

下面是解析過程的流程圖：

圖2 解析過程流程圖

這里值得注意的是，ISP （當?shù)鼐W(wǎng)絡接入商）的DNS 緩存是有時間限制的，一般是1個小時。前后2次間隔1個小時的話，它就去域名的DNS 上重新取得數據。這里說的是最前面一次和當前的比較。也就是說如果時間差距較大，就重新去域名的DNS 服務器上找。所以刷新就變的很有必要，否則緩存了一次以后，域名記錄改了以后，ISP 就永遠不去找新的記錄了。

2） 域服務器報文

用戶使用應用程序時，首先給出欲通信的對方主機的域名。應用程序在真正開始通信之前，首先必須解析出對方的IP 地址，這是一個域名解析過程。它將域名交給本地解析器軟件，該軟件首先在本地緩沖區中查找相應的綁定；如果查找不到，本地解析器構造一個詢問報文，發往本地服務器，服務器根據響應情況回答一個響應報文。一旦解析器從本地緩沖區或服務器響應中獲得信宿機IP 地址，交給應用程序，應用程序便可以開始真正的通信過程。 域服務器報文的格式如表1：

表1 域名服務器報文格式

請求報文與響應報文的格式相同，總的來說，一個域名服務器的報文分為兩大部分：不變部分（圖二中前三行）與可變部分（圖二中后四行）；變與不變是相對于長度而言的。

◆不變部分含有6個定長域，各域分別占2個字節：

① 標識（Identification ）：用戶用來識別其詢問對應到哪個相應信息的碼。 ② 參數（Parameter ）：指出所請求的操作類型及一個響應碼。

③ 問題數（Question ）：在問題區內，問題信息的數目。

④ 答案數（Answer ）：在答案區內，答案的數目，答案是指域名服務器對用

戶提出的詢問解析后所響應的信息。

⑤ 管理機構數（Authority ）：管轄區內管轄信息的數目，管轄數目表示針對

此詢問有響應的域名服務器的數目。

⑥ 附加信息數（Additional Information）：表示在附加區域內額外的信息數目。

◆變化部分含有4個部分：

（一）問題部分（Question Section）：由一組詢問組成，各表目格式如表2：

該部分由用戶填寫。

（二）其余三部分為答案部分（Answer Section ）、管理機構部分（Authority

Section ）、以及附加信息部分（Additional Information Section）均由一組資源記錄（Resource Record）組成。如表3所示：

其中，資源域名（Resource Domain Name）指出本資源記錄所涉及的域名，其長度是任意的；

① 類型域（Type ）指出資源記錄中所含數據類型；

② 類域（Class ）指出數據類；

③ 生存時間域（TTL ）包含一個整數，指出本資源記錄可被緩沖區保存的時間（以秒計）。

TTL 是IP 協議包中的一個值，它告訴網絡路由器包在網絡中的時間是否太長而應被丟棄。TTL 的初值通常是系統缺省值，是包頭中的8位的域。TTL 的最初設想是確定一個時間范圍，超過此時間就把包丟棄。當記數到0時，路由器決定丟棄該包，并發送一個ICMP 報文給最初的發送者。默認情況下，Linux 系統的TTL 值為64或255，Windows NT/2000/XP系統的TTL 值為128，Windows 98系統的TTL 值為32，UNIX 主機的TTL 值為255。一般情況下Windows 系列的系統返回的TTL 值在100-130之間，而UNIX/Linux系列的系統返回的TTL 值在240-255之間。

（三）域名系統資源記錄類型：

① A (Address) 記錄是用來指定主機名（或域名）對應的IP 地址記錄。用戶可以將 該域名下的網站服務器指向到自己的web server上。同時也可以設置您域名的二級域名。

②MX （郵件路由記錄），用戶可以將該域名下的郵件服務器指向到自己的mail server 上，然后即可自行操控所有的郵箱設置。您只需在線填寫您服務器的IP 地址，即可將您域名下的郵件全部轉到您自己設定相應的郵件服務器上。

③CNAME （別名記錄）。這種記錄允許您將多個名字映射到同一臺計算機。 通常用于同時提供WWW 和MAIL 服務的計算機。

④NS 即名字服務器，域的授權服務器名。

3）分析過程

（一）進入命令提示符中，查看當前的一些信息。

如下所示：

Microsoft Windows XP [版本 5.1.2600]

(C) 版權所有 1985-2001 Microsoft Corp.

C:Documents and Settings?ministrator>ipconfig/all

Windows IP Configuration

Host Name . . . . . . . . . . . . : 939739AAEB584A0

Primary Dns Suffix . . . . . . . :

Node Type . . . . . . . . . . . . : Unknown

IP Routing Enabled. . . . . . . . : No

WINS Proxy Enabled. . . . . . . . : No

Ethernet adapter 無線網絡連接:

Connection-specific DNS Suffix . :

Description . . . . . . . . . . . : Atheros AR5007EG Wireless Network Ad

apter

Physical Address. . . . . . . . . : 00-17-C4-44-76-DF

Dhcp Enabled. . . . . . . . . . . : Yes

Autoconfiguration Enabled . . . . : Yes

IP Address. . . . . . . . . . . . : 192.168.1.107

Subnet Mask . . . . . . . . . . . : 255.255.255.0

Default Gateway . . . . . . . . . : 192.168.1.1

DHCP Server . . . . . . . . . . . : 192.168.1.1

DNS Servers . . . . . . . . . . . : 218.2.135.1

61.147.37.1

Lease Obtained. . . . . . . . . . : 2010年11月28日 星期日 15:45:41

Lease Expires . . . . . . . . . . : 2010年11月28日 星期日 17:45:41

Ethernet adapter 本地連接:

Media State . . . . . . . . . . . : Media disconnected

Description . . . . . . . . . . . : Realtek RTL8102E/RTL8103E Family PCI

-E Fast Ethernet NIC

Physical Address. . . . . . . . . : 00-21-70-88-82-61

從無線網絡連接中可以發現，當前主機的物理地址MAC 為

00-17-C4-44-76-DF ，IP 地址為192.168.1.107，子網掩碼為255.255.255.0，缺省網關為192.168.1.1，域名服務器的IP 為218.2.135.1、61.147.37.1。

（二）通過一個ping 實例，來獲得域名解析數據包。

C:Documents and Settings?ministrator>ping www.baidu.com

Pinging www.a.shifen.com [119.75.218.45] with 32 bytes of data:

Request timed out.

Reply from 119.75.218.45: bytes=32 time=23ms TTL=55

Reply from 119.75.218.45: bytes=32 time=34ms TTL=55

Reply from 119.75.218.45: bytes=32 time=230ms TTL=55

Ping statistics for 119.75.218.45:

Packets: Sent = 4, Received = 3, Lost = 1 (25 loss),

Approximate round trip times in milli-seconds:

Minimum = 23ms, Maximum = 230ms, Average = 95ms

從中可以發現，域名www.baidu.com 的CNAME 為www.a.shifen.com ，其IP 地址為119.75.218.45。在此過程中，wireshark 捕獲的數據包如圖3所示：

圖3 捕獲的數據包

（三）數據包列表分析

序號為201及202的數據包列表總結性信息如下：

圖4 數據包列表信息

從中我們不難發現，NO201是一條詢問報文，源IP 地址為192.168.1.107，目的IP 地址61.147.37.1，即報文是從本地計算機發往本地域名服務器的。這也就是域名解析過程中的第一步：客戶機提出域名解析請求, 并將該請求發送給本地的域名服務器。接下來就是本地的域名服務器收到請求后, 查詢本地的緩存, 看是否有該紀錄項。

從NO202可以知道本地域名服務器向客戶機回復了一條報文，則可以推斷，本地域名服務器緩存中有該項紀錄，故直接把查詢的結果返回給客戶機。經查詢可知，IP 地址段：在119.75.208.0 - 119.75.223.255 之間的記錄為北京市 百度公司的，故域名www.baidu.com 首選地IP 地址為119.75.218.45。

（四）運用第一個數據包（詢問）的協議樹分析解析過程：

對于NO201數據包的協議樹所示的具體的協議屬性如下圖5所示：

圖5 NO201數據包協議樹信息

圖5中上面的是協議樹的內容，用來顯示選定的數據包所屬的協議信息；下邊是以十六進制形式表示的數據包內容，用來顯示數據包在物理層上傳輸時的最終形式。

① 首先看協議樹中的第一項：

圖6 協議樹第一項信息

該幀顯示了一些基本信息，包括幀到達時間，各種時間差，幀及捕獲的包長，幀中所含有的協議（Ethernet 、ip 、udp 、dns 協議）等信息；

② 協議樹的第二項為：

圖7 協議樹第二項信息
