廈門才茂TD-SCDMA DTU CM8150P/CM8150EP技術參數

一、產品簡介

廈門才茂CM8250P/CM8250EP TD-SCDMA 3G DTU

是一款工業級無線數據傳輸設備，通過聯通WCDMA

3G 網絡為用戶提供透明TCP 無線遠距離數據傳輸或

者透明UDP 無線遠距離數據傳輸?shù)墓δ堋?/p>

CM8150P 支持串口RS232接口，CM8150EP 支持

RS485接口或者TTL 接口。

該產品采用ARM9工業級高性能嵌入式處理器，

以實時操作系統為軟件支撐平臺, 超大內存, 內嵌

自主知識產權的TCP/IP協議棧；同時提供串口

RS232、RS485接口、RS422接口、或者TTL 接口，設備可以直接客戶的串口/RS485設備

相連；設備支持雙數據中心備份，以及多數據中心同步接收數據等功能；設備提供在線

維持技術，保持數據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可

靠的TCP/UDP透明數據傳輸功能。正對對網絡流量和產品功耗比較敏感的客戶，本產品

支持語音、短信、數據觸發上線以及超時自動斷線的功能，降低流量降低產品功耗，實

現低功耗功能。

該產品擁有ARM9工業級處理器和智能三級保護，它不但通過電力3000V 電擊測試，

還擁有專利技術，產品性能穩定可靠。

該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃氣監控、水利監

控、環保檢測、氣象檢測、地震監測，交通控制等等行業。

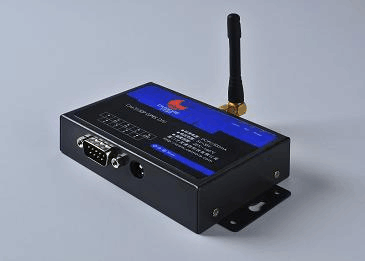

CM8250P 產品接口圖：

地址:廈門市軟件園二期望海路19號6樓 1 電話/TEL: 86-592-5902655 網址:http://www.caimore .com Email:caimore@caimore.com 傳真/FAX: 86-592-5975885

廈 門 才 茂 通 信 科 技 有 限 公 司

Xiamen Cai more Communication Technology Co,.Ltd

CM8250P 產品配件圖片：

CM8250EP 產品接口圖：

CM8250EP 產品配件圖片：

地址:廈門市軟件園二期望海路19號6樓 2 電話/TEL: 86-592-5902655 網址:http://www.caimore .com Email:caimore@caimore.com 傳真/FAX: 86-592-5975885

廈 門 才 茂 通 信 科 技 有 限 公 司

Xiamen Cai more Communication Technology Co,.Ltd

二、產品特性

工業級設計

1. 工業級CPU ：工業級ARM9高性能嵌入式處理，200MPS ；帶 16KB Dcache，高速緩存

數據，加快高速數據訪問速度；帶16KB Icache ，高速指令緩存，加強了指令處理速

度。

2. 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。

3. 實時操作系統：采用LINUX2.6操作系統，帶內存管理單元，實時性強，功能升級快，

系統穩定，帶完善TCP/IP協議棧。

4. 強化電路板：PCB 采用遵循20H 和3W 原則，同時公司所有產品電路板都采用生益材

質來生產，確保板材的穩定可靠。

5. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。

6. 工業級電源：寬壓電源設計，電源適應范圍為DC5V~DC35V，內置電源反向保護和過

壓過流保護。

穩定可靠

1. 三層系統保護：在原來兩級（軟件保護 CPU內置看門狗WDT 保護）系統保護的基礎

上，增加一級系統虛擬值守VWM （Virtual Man Watch）檢測保護功能，網絡異常、

或者系統收到強干擾異常時，系統會重新徹底復位，相當于維護人員上門拔電，徹

底解決了業內系統異常是需要上門拔電的麻煩，保證系統穩定可靠。

2. UIM/SIM卡ESD 保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。

3. 串口ESD 保護：RS232/RS485/TTL/RS422,內置15KV ESD保護。

4. 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符

合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。

5. 所有無線模塊都有通過CGD 認證或者FCC 認證或者CE 認證。

6. 高速處理CPU ：采用高速ARM9的工業級CPU ，可以更加高速地處理各種協議數據轉

換；解決了業內“假在線”、“假死機”、“當機”等疑難問題。

7. 超大內存：FLASH64Mbits ，SDRAM ，256Mbits ，有超大的內存來緩存客戶發送數據，

同時接收超大數據包，數據不丟失。

8. DNS 自動獲?。鹤詣荧@取DNS ，不再需要人工配置輸入DNS ；規避了因為選擇的DNS

服務器異常，導致DTU 設備當機的嚴重現象。

9. 完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；

使網絡通信性能優異，掉線概率極大降低。

10. EMC 性能優異：通過電力3000V 電擊測試，特別適合在工業領域環境惡劣下使用；

系統EMC/EMI優異，系統穩定可靠；通過EMC 測試；公司產品2010年榮獲“中國工

控行業客戶滿意最佳供應商”。

功能強大

1. TCP 透明數據傳輸和UDP 透明數據傳輸；支持多種工作模式

2. 支持虛擬數據專用網（APN/VPDN）

3. 支持雙數據中心備份及多數據中心（8個）接受數據，最大支持發送中心達256個

地址:廈門市軟件園二期望海路19號6樓 3 電話/TEL: 86-592-5902655 網址:http://www.caimore .com Email:caimore@caimore.com 傳真/FAX: 86-592-5975885

廈 門 才 茂 通 信 科 技 有 限 公 司

Xiamen Cai more Communication Technology Co,.Ltd

4. 智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線

5. 遠程喚醒：支持短信、語音、數據等喚醒方式以及超時斷開網絡連接

6. 支持固定IP 通信方式；支持DDNS 動態域名通信方式

7. 豐富I/O控制和告警口：支持6路告警輸入，支持6路輸出控制

8. 支持短信遠程配置，遠程控制；支持短消息告警

9. 數據包傳輸狀態報告

19. 支持RSA ，RC4加密算法

10. 標準的AT 命令界面

11. 支持telnet 功能

12. 可以用做普通撥號MODEM

13. 低功耗設計：休眠功耗<1mA，待機功耗<15mA，通信功耗<35mA

14. 支持串口軟件升級

15. 同時支持LINUX 、UNIX 和WINDOWS 操作系統

簡單易用

1. 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；

提供批量配置功能，實現批量設備的配置。

2. 中心軟件：提供C#，VC ，VB ，DEPHI 中心端軟件，方便客戶測試。

3. 豐富第三方軟件支持：包括亞控軟件，三維力控軟件在內的業內主要中心端軟件支

持（驅動中選擇“廈門才茂（桑榮）”或者“桑榮”的驅動 ），可以直接方便購買第

三方軟件來上項目，實現快速穩定低成本地完成項目。

4. 豐富接口：才茂DTU 系列產品，提供RS232接口或者RS485接口或者TTL 接口或者

RS422接口或者USB 接口或者RJ45以太網接口，全接口支持。

5. 完善的網絡支持：才茂DTU 系列產品，提供包括2G 網絡（GSM 網絡），2.5G 網絡（GPRS

網絡），2.75G 網絡（EDGE 網絡），3G 網絡（WCDMA 網絡、EVDO 網絡、TD-SCDMA 網絡），

4G 網絡（HSPA 網絡、LTE 網絡），全網絡的產品支持。

6. 提供多種動態庫DLL ：公司提供C# ，VC ，VB ，DEPHI 中心端軟件的動態庫支持，并

提供使用說明文檔，方便客戶自行快速開發中心端應用軟件。

7. 檢查軟件：提供串口調試軟件，網絡速度檢測軟件，提供不同的調試等級輸出，方

便客戶查看各種信息，快速定位問題。

地址:廈門市軟件園二期望海路19號6樓 4 電話/TEL: 86-592-5902655 網址:http://www.caimore .com Email:caimore@caimore.com 傳真/FAX: 86-592-5975885

廈 門 才 茂 通 信 科 技 有 限 公 司

Xiamen Cai more Communication Technology Co,.Ltd

三、技術參數

無線參數：

硬件系統：

操作系統：

地址:廈門市軟件園二期望海路19號6樓 5 電話/TEL: 86-592-5902655 網址:http://www.caimore .com Email:caimore@caimore.com 傳真/FAX: 86-592-5975885

廈 門 才 茂 通 信 科 技 有 限 公 司

Xiamen Cai more Communication Technology Co,.Ltd

接口類型：

供電情況：

物理特性：

地址:廈門市軟件園二期望海路19號6樓 6 電話/TEL: 86-592-5902655 網址:http://www.caimore .com Email:caimore@caimore.com 傳真/FAX: 86-592-5975885

廈 門 才 茂 通 信 科 技 有 限 公 司

Xiamen Cai more Communication Technology Co,.Ltd

其他參數：

四、產品應用鏈接圖

1、 檢測行業應用（污染、氣象、水紋、水利、地震等）

地址:廈門市軟件園二期望海路19號6樓 7 電話/TEL: 86-592-5902655 網址:http://www.caimore .com Email:caimore@caimore.com 傳真/FAX: 86-592-5975885

廈 門 才 茂 通 信 科 技 有 限 公 司

Xiamen Cai more Communication Technology Co,.Ltd

2、 網管監控行業應用（燃氣管網、石油管網、熱網監控、自來水管網監控等）

地址:廈門市軟件園二期望海路19號6樓 8 電話/TEL: 86-592-5902655 網址:http://www.caimore .com Email:caimore@caimore.com 傳真/FAX: 86-592-5975885

廈 門 才 茂 通 信 科 技 有 限 公 司

Xiamen Cai more Communication Technology Co,.Ltd

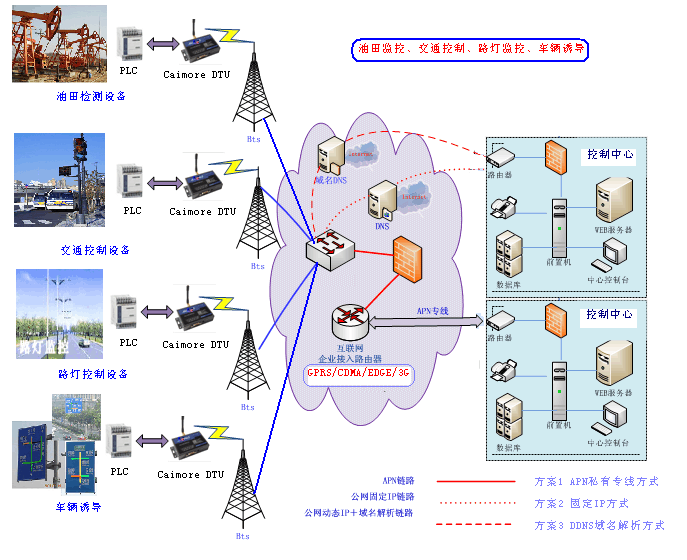

3、 油田監控、路燈控制、交通控制、車輛誘導

地址:廈門市軟件園二期望海路19號6樓 9 電話/TEL: 86-592-5902655 網址:http://www.caimore .com Email:caimore@caimore.com 傳真/FAX: 86-592-5975885

廈 門 才 茂 通 信 科 技 有 限 公 司

Xiamen Cai more Communication Technology Co,.Ltd

4、 電力行業應用案例（配電監控、電網自動化、自動抄表、電網調度）
