西安翻譯學院課程設 計 報 告院系：西安翻譯學院工程技術學院課程名稱： Linux服務器配置與管理設計題目： DNS服務器配置與管理專業：

西安翻譯學院課程設 計 報 告

院系：西安翻譯學院工程技術學院課程名稱： Linux服務器配置與管理設計題目： DNS服務器配置與管理專業：計算機網絡技術 班級： 103120601 學 號： 10312060108 姓名：彭蕊蕊指導教師：湯宏萍設計時間：

2012年 6 月 25日

1. 課程設計目的 ................................................... 5

1.1課程設計實際的意義........................................... 5

1.2 DNS服務器配置的目的......................................... 5

2．課程設計題目描述及要求 ......................................... 6

2.1 描述 ........................................................ 6

2.2 要求 ........................................................ 7

3. DNS服務器域名解析原理 . ......................................... 7

3.1 正向解析與逆向解析 .......................................... 7

3.2域名解析過程................................................. 7

4. 設計實驗步驟 ................................................... 8

4.1 設置NDS 網絡配置環境，linux9.0與Windows 應用環境在同一網段下8

4.2 檢測主windows 主機與linux9.0是否連通 ....................... 8

4.3 在linux9.0網路配置中設置域名服務 ........................... 9

5. 檢測 .......................................................... 12

5.1 在windows 下設置網絡域名服務 ............................... 12

5.2 檢測設置是否完成 ........................................... 12

6. 總結 .......................................................... 13

1. 課程設計目的

1.1課程設計實際的意義

為了能更好的學習高級操作系統（例如Linux ，Unix 等），以及更好地運用強大的Linux 網上功能，Linux 是一種自由和開放源碼的類Unix 操作系統。目前存在著許多不同的Linux, 但它們都使用了Linux 內核。Linux 可安裝在各種計算機硬件設備中，從手機、平板電腦、路由器和視頻游戲控制臺，到臺式計算機、大型機和超級計算機。Linux 是一個領先的操作系統，世界上運算最快的10臺超級計算機運行的都是Linux 操作系統。

DNS 是基本的TCP/IP網絡服務之一，用數字表示IP 地址難以記憶，而且不夠形象、直觀，于是就產生了域名方案，即為聯網計算機賦予有意義的名稱。在Internet 上域名與IP 地址之間是一一對應的，計算機之間通過IP 地址進行通信，將域名轉換為IP 地址稱為域名解析，DNS （Domain Name Server ）就是專門進行域名解析的服務器。要正確部署DNS 服務器，理解區域（Domain ）的關系就非常重要。對于企業用戶來說，還可以通過域名來反映自己的品牌和服務內容，以提升企業形象?？傊?，DNS 在TCP/IP網絡中具有非常重要的地位。

1.2 DNS服務器配置的目的

1) 掌握DNS 服務器的概念

DNS 是域名服務器(Domain Name Server ) 的縮寫，在TCP/IP網絡中是

一種很重要的網絡服務，它用于將易于記憶的域名和不易記憶的IP 地址進行轉化。

2) 掌握DNS 服務器工作原理及功能

DNS 通過在網絡中創建不同的區域（一個區域代表該網絡中要命名的資

源的管理集合），并采用一個分布式數據系統進行主機名和地址的查詢。當在客服機的瀏覽器中鍵入要訪問的主機名時就會觸發一個IP 地址的查詢請求，請求會自動發送到默認的DNS 服務器，DNS 服務器就會從數據庫中查詢 5

該主機所對應的IP 地址，并將找到IP 地址作為查詢結果返回。瀏覽器得到IP 地址后，就根據IP 地址在Internet 中定位所要訪問的資源。

3) 掌握DNS 的組成及查詢

① 域名空間

② 域名服務器

③ 解析器

4） DNS 服務器的類型

① 主域名服務器（master server）

② 輔助域名服務器（slave server）

③ 緩存域名服務器（caching only server）

2．課程設計題目描述及要求

2.1 描述 DNS 服務器是計算機域名系統 (Domain Name System 或Domain Name

Service) 的縮寫，它是由解析器和域名服務器組成的。域名服務器是指保存有該網絡中所有主機的域名和對應IP 地址，并具有將域名轉換為IP 地址功能的服務器。其中域名必須對應一個IP 地址，而IP 地址不一定有域名。域名系統采用類似目錄樹的等級結構。域名服務器為客戶機/服務器模式中的服務器方，它主要有兩種形式：主服務器和轉發服務器。將域名映射為IP 地址的過程就稱為“域名解析”。

DNS 采用客戶/服務器機制，實現名稱與IP 地址的轉換。DNS 服務器上提供域名解析庫，響應客戶端的域名查詢請求，DNS 客戶端也稱解析程序，用來查詢服務器獲取名稱解析信息。DNS 是基本的TCP/IP網絡服務之一，用數字表示IP 地址難以記憶，而且不夠形象、直觀，于是就產生了域名方案，即為聯網計算機賦予有意義的名稱。在Internet 上域名與IP 地址之間是一一對應的，計算機之間通過IP 地址進行通信，將域名轉換為IP 地址稱為域名解析，DNS （Domain Name Server ）就是專門進行域名解析的服務器。

2.2 要求

1) 本課程設計主要完成在Linux9.0下的DNS 服務器的配置，通過此次課程設

計進一步熟悉DNS 服務器及在Linux 下的相關操作。

2) 正確操作DNS 服務器的配置，完成windows 和linux9.0的配置。

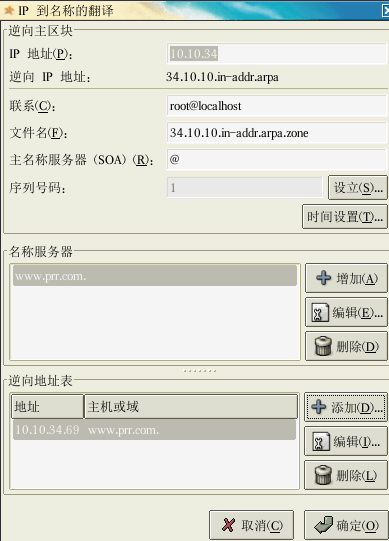

3) 正確完成DNS 服務器的正向解析模塊和逆向解析模塊的設置，實現IP 與域

名的相互解析。

4) 將所配置過程完整以文字、圖片等描述出來，規范完成課程設計報告。

3. DNS服務器域名解析原理

3.1 正向解析與逆向解析

按照DNS 查詢目的，可將DNS 解析分為以下兩種類型：

正向解析：根據計算機的DNS 名稱（即域名）解析出相應是IP 地址。反向解析：根據計算機的IP 地址解析出它的DNS 名稱，主要用來為服務器進行身份驗證。

3.2域名解析過程

DNS 域名解析過程如圖所示，具體如下說明：

1）當客戶端提出查詢請求時，首先在本地計算機的緩存中或者HOSTS 文件中查找。如果本地獲得查詢信息，查詢完成。否則繼續嘗試下面的解析過程。

2）客戶端向所設置的本地DNS 服務器發起一個遞歸的DNS 查詢。

3）本地DNS 服務器接到查詢請求，首先查詢本地緩存。如果緩存中存在該記錄，則直接返回查詢結果，查詢完成。否則繼續嘗試下面的解析過程。

4）如果本地DNS 服務器就是所查詢區域的權威服務器，查找本地DNS 區域數據文件，無論是否查詢到匹配信息，都做出權威性應答，至此查詢完成。如果本地DNS 服務器不是所查詢區域的權威服務器，繼續嘗試下面的解析過程。

5）如果本地DNS 服務器配置有DNS 轉發器并符合轉發條件，將查詢請求交給DNS 轉發器（另一DNS 服務器），有DNS 轉發器負責完成解析。否則繼續嘗試 7

下面的解析過程。

6）

4. 設計實驗步驟

4.1 設置NDS 網絡配置環境，linux9.0與Windows 應用環境在同一網段下進入Linux 界面后，在系統設置網絡ip 如下：

將eth0的ip 地址設置為靜態

ip （地址）： 10.10.34.69

netmask （子網掩碼）：255.255.255.0

default gateway（默認網關）：10.10.34.254

保存網絡設置

4.2 檢測主windows 主機與linux9.0是否連通

打開終端，用ping 命令在虛擬機上查看是否與主機相通。
