深圳市磊科實業有限公司磊科無線路由配置手冊V 1.1客服部深圳市磊科實業有限公司 ,深圳市磊科實業有限公司版本控制 ,深圳市磊科實業有限公司目

深圳市磊科實業有限公司

磊科無線路由配置手冊

V 1.1

客服部

深圳市磊科實業有限公司

深圳市磊科實業有限公司

版本控制

深圳市磊科實業有限公司

目 錄

第1章 適用范圍 .................................................................................................................................... 1

第2章 連線與配置 ................................................................................................................................ 1

2.1 線路連接 ................................................................................................................................... 1

2.1.1 有線連接路由 . ................................................................................................................ 1

2.1.2 無線連接路由 . ................................................................................................................ 1

2.2 設置你的計算機........................................................................................................................ 4

2.2.1 Windows xp系統設置...................................................................................................... 4

2.2.2 在win7系統下的設置方法： ........................................................................................ 6

2.3 登錄路由器 ............................................................................................................................. 10

2.4 配置上網參數 ......................................................................................................................... 12

第3章 無線配置 .................................................................................................................................. 20

3.1 配置無線名稱和密碼 . ............................................................................................................. 20

3.1.1 配置無線名稱 . .............................................................................................................. 20

3.1.2 配置無線密碼 . .............................................................................................................. 22

3.2 設置無線橋接 ......................................................................................................................... 22

3.2.1 AP WDS與AP WDS模式橋接...................................................................................... 22

3.2.2 AP WDS與WDS 模式橋接 . ........................................................................................... 27

3.2.3 WDS與WDS 模式橋接 . ................................................................................................. 28

3.3 無線MAC 過濾設置 ................................................................................................................ 28

第4章 其他功能設置 .......................................................................................................................... 30

4.1 網絡安全設置 ......................................................................................................................... 30

4.1.1 訪問控制設置 . .............................................................................................................. 30

4.1.2 連接限制設置 . .............................................................................................................. 31

4.1.3 MAC地址過濾 ............................................................................................................... 32

4.1.4 IP/MAC綁定設置 . .......................................................................................................... 34

4.2 虛擬服務與DMZ . .................................................................................................................... 36

4.2.1 虛擬服務設置 . .............................................................................................................. 36

4.2.2 DMZ設置 . ...................................................................................................................... 37

4.3 動態域名設置 ......................................................................................................................... 38

4.4 修改路由登錄用戶名和密碼 .................................................................................................. 40

4.5 訪問管理 ................................................................................................................................. 40

4.5.1 本地WEB 管理 ............................................................................................................. 40

4.5.2 遠程WEB 管理 ............................................................................................................. 41

4.6 軟件升級與恢復...................................................................................................................... 42

4.6.1 軟件升級....................................................................................................................... 42

4.6.2 恢復缺省參數 . .............................................................................................................. 43

第5章 常見問題解答 .......................................................................................................................... 44

5.1 常見咨詢 ................................................................................................................................. 44

5.2 功能咨詢 ................................................................................................................................. 47

5.3 幫助與支持 ............................................................................................................................. 48 深圳市磊科實業有限公司

深圳市磊科實業有限公司

第1章 適用范圍

本文檔適用于磊科無線路由NW710，NW737，NW717，NW938，NW910，其他型號可參照設置。本文檔以NW710為例。

第2章 連線與配置

2.1 線路連接

將運營商提供的電話線插入貓的ADSL 接口，用一根單獨的網線連接貓的LAN 口和路由器的WAN 口?？吹铰酚傻腤AN 口燈亮了以后代表連線成功。

路由器WAN 口線路連接成功以后，可通過有線或者無線連接到路由器并登錄路由器。以下分別介紹這兩種方式。

2.1.1 有線連接路由

另外找一根網線，一端接路由器的LAN 口，另外一端接電腦的網線接口。查看路由器對應的LAN 口指示燈，亮了以后代表連線成功。

2.1.2 無線連接路由

點擊電腦右下角的無線網絡圖標，打開無線連接列表。

1

深圳市磊科實業有限公司

圖2-1

在無線連接列表里面找到NW710默認的SSID ：Netcore_xxxxxx（路由器底部可查看默認SSID ），雙擊連接。（NW710默認的無線連接沒有設置密碼）

2

深圳市磊科實業有限公司

圖 2-2

圖 2-3

當無線連接列表出現如上圖所示的“已連接上”指示時代表無線連接成功。

3

深圳市磊科實業有限公司

2.2 設置你的計算機

2.2.1 Windows xp系統設置

a) 在桌面上找到“網上鄰居”圖標點擊鼠標右鍵—選擇“屬性”—然后選擇“本地連接”圖

標點擊鼠標右鍵—選擇“屬性”如下圖所示：

圖 2-4

b) 雙擊Internet 協議（TCP/IP），如下圖所示：

4

深圳市磊科實業有限公司

圖 2-5

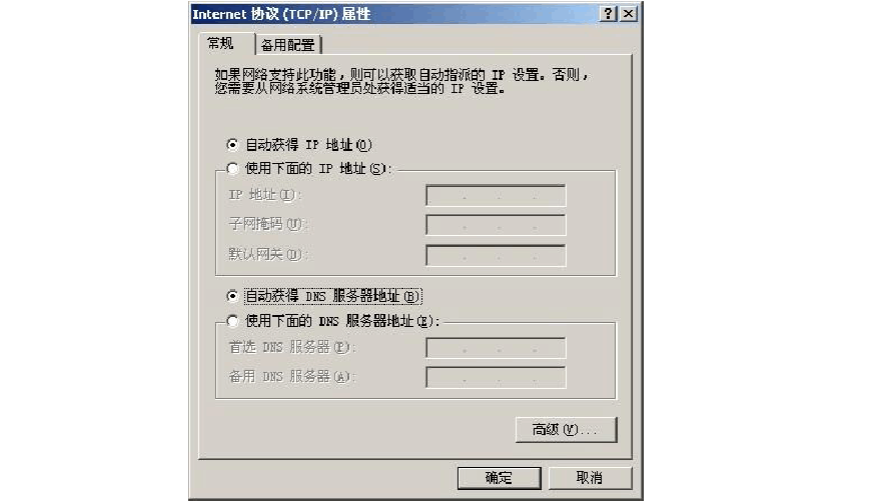

c) 選擇自動獲得IP 地址和自動獲得DNS 服務器地址，然后點擊確定，關閉Internet 協議

（TCP/IP）屬性窗口，如圖2-6所示：

5

深圳市磊科實業有限公司

圖 2-6

2.2.2 在win7系統下的設置方法：

a) 點擊電腦左下角的“開始”按鈕，點擊“控制面板”，點擊“網絡和Internet ”—“網絡和

共享中心”—“更改適配器設置”，如下圖所示：

6
