1DVR, 采集卡遠程監控資料首先下載花生殼軟件，再在花生殼網站上 www.oray.net 申請個免費域名如abc.vicp.net ，在本地電腦利用花生殼登錄申請的域名。接著在本地路由器上打開端口

1

DVR, 采集卡遠程監控資料

首先下載花生殼軟件，再在花生殼網站上 www.oray.net 申請個免費域名如abc.vicp.net ，在本地電腦利用花生殼登錄申請的域名。接著在本地路由器上打開端口映射：以TP LINK 的路由器為例：輸入192.168.1.1登陸路由器：點“轉發規則”---“虛擬服務器”，按提示填上：視頻卡的端口（不同品牌視采卡的端口不一樣，參照軟件或說明文件）、本地電腦的局域網IP （如是自動獲取，一定要改成固定IP ）、把后面的“啟用”鉤上。

遠程電腦裝上客戶端軟件，服務器的IP 地址就是剛才申請的免費域名，這樣就可以了。。

嵌入式硬盤錄像機遠程監控的設置與應用

要實現遠程監控，首先確定所使用的設備支持那種遠程監控方式。就目前來看，只有兩種方式：一種是IE 遠程監控，一種是客戶端遠程監控；很多壓縮卡和硬盤錄像機同時支持IE 和客戶端遠程監控。這里，我們僅以2100系列嵌入式硬盤錄像機為例，介紹利用硬盤錄像機實現遠程監控的方法

一、設備準備：

要想實現遠程監控，我們首先需要把硬盤錄像機連接到網絡中。目前來看，大多數中小型企業、辦公室、家庭均使用ADSL ，而且最經濟的方法就是使用ADSL 。所以我們要想實現遠程監控，硬盤錄像機最基本的需要就是ADSL 的寬帶網絡。在開通ADSL 后，我們還需要一臺支持DDNS 功能的路由器（除非你的ADSL 僅供硬盤錄像機使用，沒有其他需要上網的電腦和設備），據我們使用的情況看，TP-LINK 系列的路由器就可以，價格和穩定性比較好，操作方法也比較簡單，這里也就以TP-LINK410的路由器為例。這樣，所需要做的前期工作就是：

1、ADSL 開通并可以正常使用，記住ADSLde 上網用戶名和密碼；

2、安裝TP-LINK410路由器（四臺電腦以上用戶可以選擇R810或其他支持DDNS 的路由器），連接電腦和硬盤錄像機，按照說明書進行路由器設置，將路由器的上網方式設置為“自動連接”，通過電腦檢查是否可以正常上網，準備就緒后，進入硬盤錄像機的遠程監控設置：

二、硬盤錄像機的ＩＥ遠程監控設置：

1、檢查硬盤錄像機的網絡連接是否暢通，運行是否正常：

將網線連接到硬盤錄像機，打開電源。按照說明書操作，進入硬盤錄像機設置界面，進入“網絡設置”： 選擇“類型”→“靜態IP”： 移動光標鍵到需要填寫或修改的位置， 將靜態IP 修改為：“192.168.1.110”→確認

→將網關修改為“192.168.1.1”→確認

→將“子網掩碼＂修改為“255.255.255.0”→確認 暫時不要修改其他的設置，“確認”退出。

2、檢查硬盤錄像機是否可以在局域網訪問，瀏覽是否正常：

首先，打開IE 瀏覽界面：

選擇進入“工具”

→“internet選項……”

→“安全” 2

→“自定義級別(C)……”……

將“activeX控件和插件”下面的7個選項全部選擇為“啟用” →“確認”退出

現在，在IE 的地址欄輸入“192.168.1.110”→回車

稍等，計算機會提示你下載安裝插件，點擊“安裝”（如果安裝有防火墻之類屏蔽軟件，請暫時關閉，安裝插件完成后再打開）； 安裝插件結束后，會彈出連接對話框，選擇選擇默認的用戶名和密碼，直接點擊“OK” 即可看到監控的畫面！

注意：如果沒有提示安裝插件或不能訪問，證明網絡連連接有問題，請檢查； 如果網絡連接后，顯示的畫面出現橫紋，請在點擊“OK”前，選擇“Option”，勾選“Enable Overlay”，再點擊“OK”，就可以正常顯示監控畫面；

3、進入路由器的遠程監控設置: 上面，我們可以用電腦上網、已經在局域網看到了監控畫面，證明我們的網絡連接正?！，F(xiàn)在就可以進入路由器的遠程監控設置了：

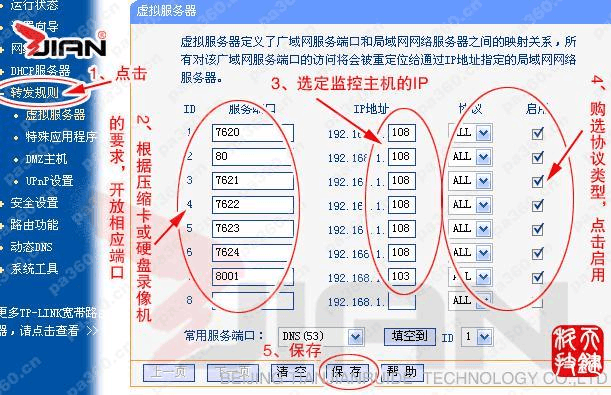

在IE 地址欄輸入：“192.168.1.1”，進入路由器，點擊“轉發規則”，按照下圖依次填入以下內容，并保存：

3

再點擊：“DMZ主機”，將IP 地址填寫為“192.168.1.110”，勾選后面的“啟用”，并保存。

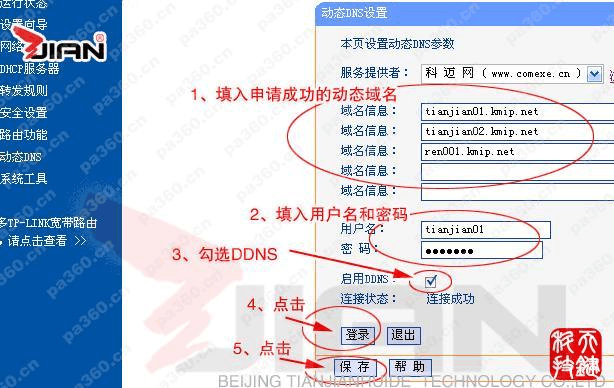

點擊“動態DNS”，填入申請好的動態域名、用戶名、密碼，勾選“啟用DDNS”，點擊保存后在點擊：“登錄”。 至此，您就可以使用動態域名進行遠程監控了。

動態域名的申請和路由器的設定方法

設備情況：路由器：TP-LINKR860；壓縮卡：804

一、動態域名的申請：

要通過遠程進行訪問，就必須有一個可以使用的域名，我們現在就利用TP-LINK410路由器的內置DDNS 相關功能，來申請一個自己的動態域名：

1、打開路由器的控制界面：在地址欄輸入：http://192.168.1.1,將會出現控制面板登陸對話框：默認的用戶名密碼全是：admin

2、點擊DNS ，選擇“科邁網”（可根據自己愛好選擇動態域名的服務提供商）：

4

3、在科邁網的首頁選擇“用戶登錄”，←進入登陸界面：

在用戶名和密碼中填入自己的用戶名和密碼（根據自己的愛好填入），選擇“試用”即可進入域名的申請界面。← 再點擊“試用動態域名”←

再點擊“新用戶試用向?qū)А薄?/p>

點擊“服務條款”下面的“我同意按鈕”，←進入下面的界面：填寫必需的選項

4、點擊“提交”按鈕，←

進入下一個頁面←

點擊“申請科邁二級域名 和 公網解析服務(完全免費）”,進入域名申請的界面:填入域名，點擊提交．

5

5、出現“域名注冊成功 ！ ”的信息后，我們的動態域名的申請就結束了。

二、路由器的設定：

在成功的申請動態域名后，我們的動態域名已經可以使用了。但是，要實現遠程監控功能，我們必須還要回到路由器的控制界面，做相應的設置：

1、點擊“動態DNS”

2、填入我們剛才申請的動態域名、用戶名、密碼：

3、點擊“轉發規則”，進入轉發界面，按照壓縮卡的要求，開放相關端口：

6

4、試試看，在IE 地址欄輸入我們剛才申請的域名就可以看到監控的畫面了

增加：

一般如果是以后域名失效了, 你可以直接通過查看路由器的ip, 在遠程的配置上選擇ip 然后進行監控!

再設置陸游器的時候一定要記得, 設置不要自動斷線, 我就吃了這個虧, 在店上可以看, 回到家就看不了了!

基本上我先簡單說一下方法

1、先設定局域網的設置與陸游器匹配，比如ip 網關與地址分配，陸游一般為192.168.1.1機器設置為192.168.1.2等未數不要一致就可以。然后網關默認通常是8000和80，首先要保證你能在居于網內能看錄象

2、到花生客網站注冊一個域名，（要看你的陸游器是否能綁定域名功能，我一般使用tp-link460以上型號都有自動綁定功能）。

3、在陸游器轉發規則和dsn 設置那里把陸游器動態ip 與花生客域名綁定。

4、設置DMZ 虛擬主機，也就是把你的DVR 暴露給外網，而安全性則是通過你錄象機的訪問密碼來實現，所以你大可以放心暴露，具體設置看參考

5、最后檢查陸游器是否設置自動斷線，要取消這個設置！

6、回到家安裝客戶端軟件

增加：

明。 現有一個嵌入式?？涤脖P錄像機，現在我想要在外網來對它進行訪問，是經過路由器分配的動態IP 怎么設置？ 請用IP 舉例說

動態分配的IP 地址，無法在外網訪問的，可以通過其他方法 將你的硬盤錄像機設置為固定IP ，然后在路由器的DMZ 設置里面DMZ 指向到你所設定的固定IP 就好了（你有固定的外網IP 地址） 如果你是通過撥號上網的話可以考慮通過花生殼或者3322.org 來綁定你的IP 地址，然后通過域名訪問（一般路由器都有這個功能，只是對各個域名解析的支持不一樣）

我的回答不多, 但是給你一個參考資料, 上面寫的很詳細, 我就是按照上面的連成的. 一般如果是以后域名失效了, 你可以直接通過查

7 看路由器的ip, 在遠程的配置上選擇ip 然后進行監控! 再設置陸游器的時候一定要記得, 設置不要自動斷線, 我就吃了這個虧, 在店上可以看, 回到家就看不了了! 基本上我先簡單說一下方法 1、先設定局域網的設置與路由器匹配，比如ip 網關與地址分配，陸游一般為192.168.1.1機器設置為192.168.1.2等未數不要一致就可以。然后網關默認通常是8000和80，首先要保證你能在居于網內能看錄象 2、到花生客網站注冊一個域名，（要看你的陸游器是否能綁定域名功能，我一般使用tp-link460以上型號都有自動綁定功能）。 3、在路由器轉發規則和DNS 設置那里把路由器動態ip 與花生客域名綁定。 4、設置DMZ 虛擬主機，也就是把你的DVR 暴露給外網，而安全性則是通過你錄象機的訪問密碼來實現，所以你大可以放心暴露，具體設置看參考 5、最后檢查陸游器是否設置自動斷線，要取消這個設置！ 6、回到家安裝客戶端軟件，4.01，地址 然后按配置進行設置，最后就可以查看了！

視頻卡在tp-link410路由器上設置遠程監控的詳細方法

1：進入本地連接，設置好局域網內本機的IP 地址。

（例如：192.168.1.111）

2： 進入路由器（例如：TP-LINK ）的設置界面，選擇『轉發規則』

在服務端口里面按順序添加：80 8080 8081 3816 3818（開放遠程端口）。在后面的IP 地址欄里面把本機的IP 地址添加進去。在IP 地址后面把『啟用』選定。保存。

3：進入運行狀態，找WAN 口狀態里面的IP 地址欄，例如：

IP 地址： 202.103.156.181 PPPoE

這條IP 地址就是外網的IP 地址。

4： 直接在IE 欄輸入外網IP 或者域名。

5：當畫面下載下來以后，用戶名填入100－001密碼填入1234點擊回車。

注意事項：

1：用來訪問的電腦一定要把IE 瀏覽器→屬性→安全→自定義級別

里面的所有控件全部打開。

2：如果客戶已申請域名（如花生殼，科邁等），需在本機上面把域名客戶端運行在線。

，科邁等），需在本機上面把：進入本地連接，設置好局域網內本機的IP 地址。

（例如：192.168.1.111）

2： 進入路由器（例如：TP-LINK ）的設置界面，選擇『轉發規則』

在服務端口里面按順序添加：80 8080 8081 3816 3818（開放遠程端口）。在后面的IP 地址欄里面把本機的IP 地址添加進去。在IP 地址后面把『啟用』選定。保存。

3：進入運行狀態，找WAN 口狀態里面的IP 地址欄，例如：

IP 地址： 202.103.156.181 PPPoE

這條IP 地址就是外網的IP 地址。

4： 直接在IE 欄輸入外網IP 或者域名。

5：當畫面下載下來以后，用戶名填入100－001密碼填入1234點擊回車。

注意事項：

1：用來訪問的電腦一定要把IE 瀏覽器→屬性→安全→自定義級別

里面的所有控件全部打開。

2：如果客戶已申請域名（如花生殼，科邁等），需在本機上面把域名客戶端運行

上面都很詳細，有的會重復，選擇使用！

接著再來看看下面的

8 7130采集卡外網設置案例詳解

SERVER 數字視頻監控系統提供兩種網絡訪問方式供用戶使用，即使用客戶端軟件NetPlay 訪問和用IE 瀏覽器直接訪問。而根據網絡結構的不同又分為局域網訪問和廣域網訪問。

網絡拓?fù)浣Y(jié)構

局域網

如圖，在局域網內，客戶端計算機（192.168.0.2和192.168.0.3）要訪問服務器計算機（192.168.0.1）請使用內網IP 地址：192.168.0.1。

廣域網

如圖，在廣域網上，客戶端計算機要訪問服務器計算機，請使用域名（例如nvrec.vicp.net ） 前端服務器配置 用戶無論使用哪種方式訪問哪種網絡，都必須首先配置好前端服務器（硬盤錄像機）。

9

用戶選擇“系統設置->系統參數設置”找到如圖所示：

Web 站點主目錄：指放置網頁及控件的全路徑，請通過點擊[瀏覽]，選擇監控系統目錄里面的wwwroot 文件夾（通常是C:SERVERwwwroot）。默認情況下，系統會自動設置好該主目錄，用戶再檢查一下即可。

Web 站點IP 地址：如果用戶僅在局域網內訪問，請?zhí)钌媳緳C(jī)IP 地址（即硬盤錄像機的IP 地址），如果用戶還需要在廣域網上訪問，請?zhí)钌嫌蛎ɡ缁ㄉ鷼さ膭討B(tài)域名jiankong.vicp.net ）

廣州的用戶請注意，根據我們測試，廣州寬帶是禁止使用80端口的，用戶必須修改http 端口才能在廣域網上正常使用。（非廣州地區可保持默認值80）

用戶選擇“系統設置->電子地圖及網絡端口”, 找到如上圖所示，把Http 端口號改為其它值（例如8080）。 網絡傳輸端口號：即圖像接收時用到的端口號，如果前端只有一臺服務器（硬盤錄像機），請保持默認值5050。 路由器配置 用戶需要在廣域網上訪問時，才有必要對路由器進行相關設置。 80：HTTP 服務（廣州地區請改為其它端口，例如8080，非廣州地區可保持默認值80） 5050-5052：圖像接收 6789：云臺控制 4100、4200：遠程回放 7050：用戶登錄校驗 本系統用到的端口號如上所示，下面以D-Link DI-504為例進行說明。 用戶選擇“進階設定->虛擬服務器”，添加虛擬服務器

10

名稱：可任意填寫，但請根據端口的用途進行命名，有助于日后維護。 個人IP 地址：請?zhí)钌锨岸朔?wù)器（硬盤錄像機）的IP 地址。 協議模式：保持默認值TCP 即可。 私有服務端口，公用服務端口：填上要添加的端口即可，例如這里的8080。 排程：即該端口使用的時間段，通常采用默認值任何時間即可。 最后記得點擊[執行]以保存設置。 下圖是對150.10.20.123這臺服務器配置后的結果：

網絡訪問

客戶端軟件XNetPlay2訪問

運行程序后，點擊“設置->服務器設置->新增”，彈出如下圖：
