第三章 建立NCF 及HM 初始化

NCF 是網絡組態文件（Network Configuration File）的縮寫，是TDC3000系統其它組態工作的基礎，在輸入其它組態數據之前必須完成NCF 的組態工作；HM 初始化則是對HM 中的磁盤進行格式化，為向其中安裝軟件作好準備。本章先講述如何在一個新系統上創建、檢查、安裝NCF 文件或在已組態好的系統上如何修改NCF 文件，然后簡述HM 初始化的主要步驟。

1. 系統建立過程

在TDC3000系統運送到安裝現場后，需要一個比較復雜的過程才能具備使用條件，了解系統的建立過程有助于對組態內容及過程的了解。 系統建立過程的主要步驟如下：

(1) 開箱驗收，安裝、上電；

(2) 用&C6盤（含64個節點全為US 的啟動NCF 文件）啟動一個US ；

(3) 建立用戶NCF 文件，存入用戶NCF 盤；

(4) 用用戶NCF 盤重新啟動US ；

(5) 做HM 初始化；

(6) 向HM 安裝其它軟件；

(7) 啟動其它LCN 設備；

(8) 建立NIM 組態數據，啟動UCN 設備；

(9) UCN 節點組態，過程點組態；

(10) 流程圖、鍵盤、報表、歷史組和區域數據庫組態；

(11) 組態結果調試；

(12) 投用。

2. NCF組態概述

NCF 包括單元名、區域名、控制臺名、LCN 節點及系統范圍值定義、歷史模件卷組態等內容，這些組態功能都需要從“工程師主菜單”中調用，見圖3-1。 33

圖3-1 工程師主菜單

3. 操作步驟概述

NCF 的建立過程包括四個主要的步驟：建立、檢查、安裝、裝載。

（1）建立（BUILD ）

在這一步驟中，首先按組態格式輸入組態數據。例如：?jiǎn)卧?、區域名等，每組數據輸入完畢后按[ENTER]鍵確認。輸入的數據全部存入NCF 工作文件NCF.WF 中，該文件暫存輸入的組態數據直到完成一個“安裝”功能?！鞍惭b”功能將此工作文件更名為用戶自己的NCF 。

（2）檢查（CHECK ）

在這一步驟中，完成對輸入到工作文件中的組態數據的檢查。檢查后，產生一個名為NCFnn.ER 的NCF 錯誤文件（nn 是HM 節點對號）。

（3）安裝（INSTALL ）

在這一步驟中，工作文件NCF.WF 被拷貝且更名為NCF.CF 文件。當NCF.CF 文件安裝時，它被給出一個能確定修改版本的時間標志。

（4）裝載（LOAD ）

在這一步驟中，重新裝載LCN 節點，即將新的NCF.CF 文件裝載到每個節點上。當內部節點數據處理開始時，所有節點或系統功能重啟的時間標志必須相同。

34

在NCF 組態的過程中，要使用工程師鍵盤上系統提供的功能鍵，這些鍵的作用如下：

F1[CTL 1]，CHECK ，啟動檢查操作程序；

F2[CTL 2]，INSTALL ，安裝NCF 工作文件；

F3[CTL 3]，SET OFFLINE，在“離線”和“在線”方式間切換；

F4[CTL 4]，PRINT ，打印組態結果；

F5[CTL 5]，ABORT ，退出NCF 組態；

F6[CTL 6]，INITIALIZATION ，啟動HM 初始化程序；

F7[CTL 7]，NEXT ITEM，進入下一項組態內容的畫面；

F8[CTL 8]，DISPLAY ，查看NCFnn.ER 文件；

F9[CTL 9]，PACK NCF，NCF 文件打包。

4. 離線與在線組態方式

建立NCF 有在線和離線兩種方式，兩種方式均可完成網絡組態操作。但對一個系統的首次組態操作必須在離線方式下方可進行。首次組態操作之后，多數修改操作可在在線方式下進行，有些特殊操作，例如刪除或交換單元名等操作仍需在離線方式下進行。

當系統里的所有節點均被關閉并以新的NCF 重裝之后，才能在離線方式下進行網絡組態。這樣做的原因是當安裝新的NCF 文件時，將產生一個時間標志，而在一個系統里帶有不同時間標志的NCF 文件不能兼容。這就要求如果用戶已備份了NCF 文件，就應更新此NCF 文件以確保使之與新的NCF 文件兼容。

當用戶第一次對系統進行網絡組態時，應將工作方式設定為離線方式，在NCF 文件被“安裝”之前，一直都應保證系統工作在離線方式之下。

在線方式是指對一個已經建立的系統，進行NCF 重新組態；或不需要在離線方式下即可對NCF 文件進行修改。在線方式通常用于修改或調整系統NCF 文件，例如在線方式下可在系統上增加一個單元名。在線和離線時可做的操作見表3-1所示。

35

表3-1 NCF修改匯總表

當在線方式下裝入NCF 文件時，NCF 時間標志被發送到LCN 的所有節點上，新的NCF 文件與原來的NCF 文件就可兼容地工作了。這樣在某一時刻關閉且重裝一個節點時，即可將新的NCF 文件發送到每個節點，而不必象離線方式下要關閉所有節點。例如，如果在線方式下給已建立的系統增加一個應用模件（AM ），就可先對網絡組態文件進行必要的修改，然后再將該網絡組態文件安裝到系統上，AM 就立刻隨之裝入系統了，LCN 網上的其它節點也同時重新安裝了。

在做在線方式安裝時，NCF.CF 文件被拷貝成一個“備份文件”，存儲在活動介質上。如果存儲在活動介質上的&ASY卷失效，那么工作文件就不能被安裝，并且在屏幕上會顯示出錯信息。這是一種安全特征，它將確保用戶總有一份新的&ASY卷的備份，并且它的時間標志與在在線方式安裝期間發送到LCN 節點上

36

的時間標志相一致。

離線方式下，僅需做一次安裝即可。而在線方式下，“安裝單元”的每一次修改都需要進行安裝。例如：在系統中加兩個AM ，就必須在每個AM 節點組態之后都要進行安裝操作。

5.NCF 的內容

5.1 單元名

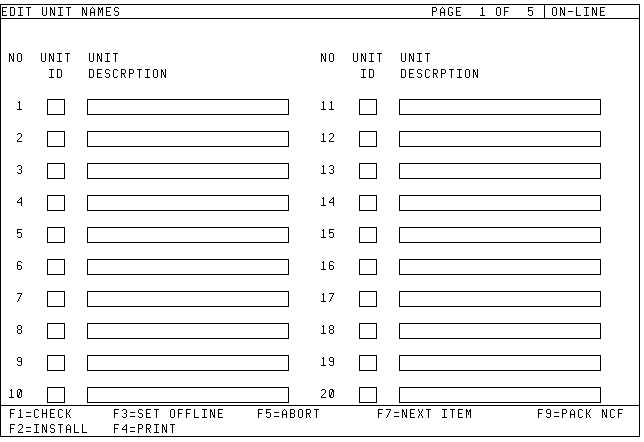

“工程師主菜單”（見圖3-1）上的UNIT NAMES 觸標可用來定義至多100個單元名，組態畫面如圖3-2所示。一個單元名就是一個標識符，用來將系統區分為若干有聯系的點的集合。一個單元名通常與一個物理過程（例如，一臺鍋爐）相聯系，與該過程單元相關的點均被組織到一個單元中。系統中的每個節點都從屬于某一個單元，報警、消除報警、歷史數據操作均以單元為基礎，操作員對系統的控制也是以單元為基礎的。在各種操作中，單元名、控制臺名、區域名被系統用于組織和訪問數據。

圖3-2 單元名定義

在組態時，標志名在序號表中的位置被保留下來。如果重新整理序號表，或在序號表的非表尾位置增加、刪除一個標志名，那么系統使用的內部標志名就改變了；同樣如果僅僅在表尾增加一個標志名，那么系統的內部標志名也被改變了。

在離線方式下，可以增加、刪除、或修改單元名；而在在線方式下，只能增

37

加單元名。在線方式下，可對已存在單元的單元描述進行修改，但單元名不能修改，因?yàn)樗蟊恍薷牡膯卧械乃悬c(diǎn)需要重建。

5.2 區域名

“工程師主菜單”（見圖3-1）上的AREA NAMES 觸標可用來定義至多10個區域名。一個區域名就是一個標識符，用來標識一個區域數據庫。

一個區域代表能從控制臺上進行監控的過程設備，關于這些過程設備的其它

圖3-3 區域名定義畫面

組態內容必須與區域名相關聯。例如，涵蓋一個裝置區的所有組畫面和報表等內容與代表該過程的區域相對應。

5.3 控制臺名

“工程師主菜單”（見圖3-1）上的CONSOLE NAMES 觸標可用來定義至多10個控制臺名，每個控制臺名由長度不超過24個字符組成，用來指定一個控制臺。在控制臺標識名中，小寫字母由系統自動轉換成大寫字母。一個控制臺是一個關于操作站的邏輯編組，包括操作站的相關外部設備，分配在同一控制臺的操作站共享相同的外部設備。

5.4 LCN節點

“工程師主菜單”（見圖3-1）上的LCN NODES 觸標可用來在網上設置或刪除一個節點。通過輸入數據可為每個LCN

節點定義地址和類型，這些數據38

必須與每個LCN 節點的硬件配置相吻合。US 節點組態還會對控制臺的定義產生影響。在控制臺中，US 是唯一的序號標識，即站號（Station Number ）。如果用戶期望在系統里的控制臺上增加別的節點和設備，就應連同現行組態中的節點和設備一起安裝，這樣就可避免因NCF 的改變而引起的系統中部分設備關閉或啟動。

圖3-4 LCN節點定義畫面第一頁

圖3-5 US節點定義畫面第一頁

39

在LCN 節點組態期間，可以指定在一個AM 中運行某些由用戶預定Honeywell 公司編寫的、與TDC3000系統軟件分別提供的程序。該組態的結果就是用戶程序從HM 或被提示插入的軟盤/卡盤自動地裝入。LCN 節點組態畫面把用戶程序歸類于外部裝載模件，當定義AM 時，也同時定義了它的標識名和占用內存的大小。通常用戶程序僅適用于AM ，但在LCN 節點組態畫面的“外部模件裝載”頁上卻包含了所有類型的節點。在“卷路徑”畫面上，可定義用戶程序所在的介質位置。

5.5 系統范圍值

“工程師主菜單”（見圖3-1）上的SYSTEM WIDE VALUES 觸標可用來定義一些與全局性的操作約定值（如操作員鍵盤鎖訪問級別、換班時間、報警器通報權限等），這些約定值在整個系統中均起作用。因?yàn)镹CF 文件的改變會導致系統部分地關閉和重啟，所以準確地定義這些值非常重要。另外， “系統范圍值”畫面最后幾頁中有關的版本號的信息不能修改。

圖3-6 系統范圍值選擇菜單

軟件可選項也在這里進行安裝。為了將軟件可選項裝入網絡，在活動介質上必須有&KFO文件。F10（CTL 10）功能鍵用來讀入獲得的可選項。

5.6 HM卷組態

“工程師主菜單”（見圖3-1）上的VOLUME CONFIGURATION觸標可用40

來在HM 上分配文件和卷的存儲空間、定義HM 的職權如歷史數據收集檢查點、以及安裝和清除功能。一旦對HM 設定了卷的大小，就可使用檢查功能對這個HM 的大小和配置進行匯總。LCN 上的每一個HM 均要進行卷組態過程。

在網絡組態完成之后，通常下一步首先要完成的工作是初始化歷史模件。初始化歷史模件實際上就是劃分網絡組態卷組態中定義的溫氏硬盤。HM 初始化時，會產生一個區域網絡組態文件，它記錄了基于當前NCF 文件中卷組態數據而劃分溫氏硬盤的情況。

圖3-7 HM卷組態選擇菜單

6. 修改卷路徑

第一次進行網絡組態時，應選擇“工程師主菜單”中SUPPORT UTILITIES 觸標以修改默認的卷路徑（MODIFY VOLUME PATH）。這項功能允許用戶修改系統用來確認指定目錄的默認路徑，默認路徑既可指向HM ，也可指向活動存儲介質驅動器。當用戶進行第一次網絡組態時，由于HM 還沒有進行初始化，所以卷路徑應指向活動介質。
