1.Was 底層架構

底層結構圖

注：A. 前端用戶通過ip 或者域名解析訪問，訪問請求被ihs 接收到，然后ihs 將請求平均的分發到應用服務器上。

B ．應用服務器上最底層是node,node 的作用主要是用來通信，當一個dm 下有多個cluster 時，這些cluster 的之間的信息同步通過node 來完成；而server 是建立在node 之上，所以如果服務器上node 沒啟，server 是啟不動的。

C ．應用程序包是部署在server 之上的，所以如果程序包發好了，既可以通過訪問ihs 來訪問程序包，也可以通過訪問server 來訪問程序包，具體的訪問方法請參考第三節【應用包的訪問】。

2.Was 的應用部署

下面以供應商網站的發版為例，包名為

VenderEAR

找到包的位置，并填寫好上下文文根

下一步

注意包所在的cluster 跟ihs 的選擇，發完包訪問程序的時候需要查看該信息

下一步

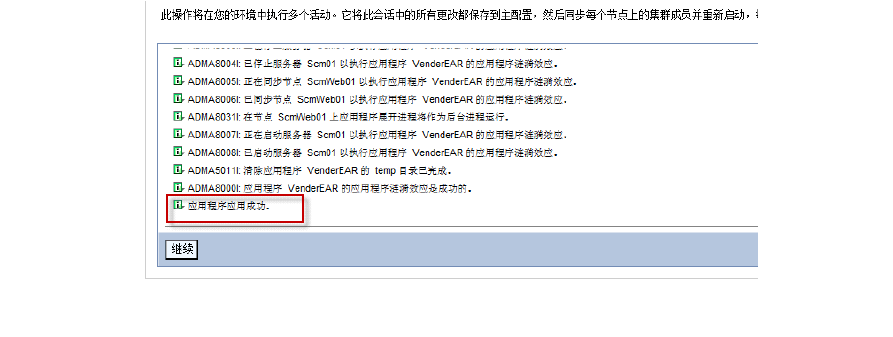

點應用更新

3. 應用包的訪問

3.1通過ihs 訪問

包發完后，怎么訪問，需要查看應用包所發到的位置 仍然以venderEAR 包為例，首先找到這個包

點擊進入，然后點“特定于目標的應用程序狀態”

查看到如下信息

Cluster 選的是ScmClust,ihs 選的是webserver02。 ihs 的具體ip 通過如下方式查看

首先在WEB 服務器里面找到該ihs ，找到它對應的node

接著在【系統管理】里找到該

node

點擊進入

發現該node 所在的服務器為wasqas02.yutong.com ，測試服務器的域名與IP 對應表如下： 10.8.2.201 wasqas01.yutong.com

10.8.2.202

10.8.2.239

10.8.2.240

10.8.2.241

10.8.2.242 wasqas02.yutong.com wasqas03.yutong.com wasqas04.yutong.com wasqas05.yutong.com wasqas06.yutong.com

所以該node 所在的服務器ip 應該為10.8.2.202，那么通過ihs 的訪問方式為 (注意上下文文根)

3.2. 通過單個server 來訪問

a. 已確定程序包發到了ScmClust 上，該cluster 下的兩個server 為scm01和scm02，如下

那么訪問server 即是訪問scm01跟scm02. b. 找到Scm01使用的端口，過程如下

點端口，找到wc_defaulthost

使用的是9081。

接著找到Scm01所在的服務器，過程如下：

先確定Scm01底層的node

接著在【系統管理】里面找到該node

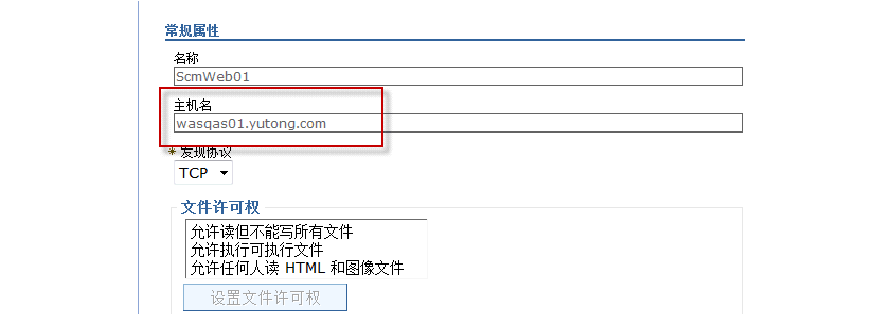

點擊進入，查看所在的服務器

所以Scm01所在的服務器為wasqas01.yutong.com,ip 為10.8.2.201 通過scm01來訪問的方法為：http://10.8.2.201:9081/ScmWeb

同理可以查出通過Scm02來訪問的方法為

4. 停啟應用

4.1停應用

仍然以VenderEar 包為例

停該應用即是要停Scm01和Scm02

停Scm01過程如下，首先登入10.8.2.201服務器

進入/opt/IBM/WebSphere/ScmWeb01/bin目錄（/opt/IBM/WebSphere目錄是通用的，接著根據node 的不同進入不同目錄，如這里的ScmWeb01，然后進入bin 目錄）

執行命令./stopServer.sh Scm01

也可以不僅該目錄，執行執行下列命令

/opt/IBM/WebSphere/ScmWeb01/bin/stopServer.sh Scm01

注：末尾的參數Scm01是server 的名字

停Scm02過程類似，登到10.8.2.202，執行以下命令

/opt/IBM/WebSphere/ScmWeb02/bin/stopServer.sh Scm02

4.2啟應用

啟Scm01過程如下

登進10.8.2.201，執行以下命令

/opt/IBM/WebSphere/ScmWeb01/bin/startServer.sh Scm01

啟Scm02過程如下

登進10.8.2.202，執行以下命令

/opt/IBM/WebSphere/ScmWeb02/bin/startServer.sh Scm02

如果DM 里server 的狀態顯示如下，則表示正常啟動了

4.3 暴力停啟方法

有時會碰到正常停是停不了應用的，這是因為系統里進程的連接釋放不了。

這時候直接在系
