計算機網絡DNS以及HTTP協議實驗報告

學生實驗報告姓名: 學號:班級: 指導老師:內容摘要該實驗報告介紹了DNS 協議分析實驗和http 的相關分析。DNS 協議分析是通過nslookup 進行域名解析

學生實驗報告

姓名: 學號:

班級: 指導老師:

內容摘要

該實驗報告介紹了DNS 協議分析實驗和http 的相關分析。

DNS 協議分析是通過nslookup 進行域名解析并通過協議分析軟件來分析DNS 協議的報文格式,如:DNS 中RR 格式的具體內容,以及DNS 報文中事物標號,報文類型,問題的個數,回答RR 個數,權威域名RR 數,附加RR 數,問題具體RR 數,回答具體RR 數,域名對應的權威域名服務器的相關RR 和附加的具體RR 數;

一、DNS 協議分析:

實驗?zāi)康?/p>

1. 學會客戶端使用nslookup 命令進行域名解析

2. 通過協議分析軟件掌握DNS 協議的報文格式

實驗原理

連上internet 的PC 機,并且安裝有協議分析軟件Wireshark 。

實驗原理及概況

1.DNS 解析過程:

(1) 當客戶機提出查詢請求時,首先在本地計算機的緩存中查找,如果在本地?zé)o

法查詢信息,則將查詢請求發給DNS 服務器

(2) 首先客戶機將域名查詢請求發送到本地DNS 服務器,當本地DNS 服務器接

到查詢后,首先在該服務器管理的區域的記錄中查找,如果找到該記錄,則進行此記錄進行解析,如果沒有區域信息可以滿足查詢要求,服務器在本地緩存中查找

(3) 如果本地服務器不能在本地找到客戶機查詢的信息,將客戶機請求發送到根

域名DNS 服務器

(4) 根域名服務器負責解析客戶機請求的根域名部分,它將包含下一級域名信息

的DNS 服務器地址地址返回給客戶機的DNS 服務器地址

(5) 客戶機的DNS 服務器利用根域名服務器解析的地址訪問下一級DNS 服務器,得到再下一級域名的DNS 服務器地址

(6) 按照上述遞歸方法逐級接近查詢目標,最后在有目標域名的DNS 服務器上

找到相應IP 地址信息

(7) 客戶機的本地DNS 服務器將遞歸查詢結構返回客戶機

(8) 客戶機利用從本地DNS 服務器查詢得到的IP 訪問目標主機,就完成了一個

解析過程

(9) 同時客戶機本地DNS 服務器更新其緩存表,客戶機也更新期緩存表,方便

以后查詢 3. DNS處于IP 分層結構的應用層,是一種應用層協議,DNS 協議數據單元 1

,

封裝在UDP 數據報文中,DNS 服務器端使用公用端口號為53(使用UDP 協議0x11)

標識字段:占用兩個字節,由客戶程序設置,并由服務器返回結果 標志字段:該字段占兩個字節長,被細分成8個字段:

QR :1bits 字段,0表示查詢報文,1表示響應報文 Opcode:4bits 字段,通常值為0(標準查詢),其他值為1(反向查詢)和2(服務器狀態請求)

AA :1bits 標志表示授權回答(authoritive answer), 該名字服務器是授權于該領域的 TC:1bits 字段,表示可截(truncated ),使用UDP 時,它表示當應答的總長度超過512字節時,只返回前512個字節

RD :1bits 字段,表示期望遞歸,該比特能在一個查詢中設置,并在一個響應中返回,這個標志告訴名字服務器必須處理這個查詢,也稱為一個遞歸查詢,如果該位為0,且被請求的名字服務器沒有一個授權回答,它就返回一個能解答該查詢的其他名字服務器列表,這稱為迭代查詢(期望遞歸)

RA :1bits 字段,表示可用遞歸,如果名字服務器支持遞歸查詢,則在響應中將該bit 置為1(可用遞歸)

zero :必須為0

rcode :是一個4bit 的返回碼字段,通常值為0(沒有差錯)和3(名字差錯),名字差錯只有從一個授權名字服務器上返回,它表示在查詢中指定的域名不存在

隨后的4個bit 字段說明最后4個變長字段中包含的條目數,對于查詢報文,問題數通常是1,其他三項為0,類似的,對于應答報文,回答數至少是1,剩余兩項可以使0或非0 5. DNS查詢報文中每個查詢問題的格式

2

,

查詢名:要查找的名字

查詢類:通常值為1,表示是互聯網的地址,也就是IP 協議族的地址

查詢類型:有很多種查詢類型,一般最常用的查詢類型是A 類型(表示查找域名對應的IP 地址)和PTR 類型(表示查找IP 地址對應的域名)

查詢名為要查找的名字,它由一個或者多個標示符序列組成,每個標示符已首字符字節數的計數值來說明該表示符長度,每個名字以0結束,計數字節數必須是0~63之間,該字段無需填充字節,如:

gemine.tuc.noao.edu

實驗步驟

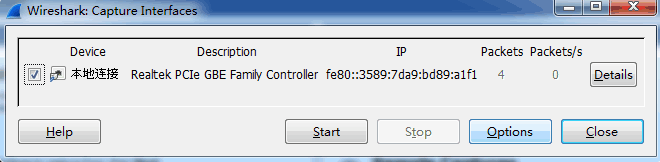

1. 打開Wireshark ,設置好過濾器

(1). 打開后選擇capture, 后選擇

interfaces;

(2).接著選擇有數據變動的網絡連接,后選option ;

(3)在Filter 里輸入udp

port 53;

2. 使用命令提示符輸入nslookup 查找www.sina.com 的IP 地址,

3

,

分析Wireshark 捕獲的數據包;

具體分析如下:

1. 第一幀:由本地PC 機IP 地址為182.1.63.149發送報文給本地DNS 服務器219.229.240.19的反向查詢,用于查詢本地服務器的名字,具體協議如下:

4

,

報文標識為1;標志為1;問題數1;回答數0;權威RR 為0;附加RR 為0;詢問IP 地址為219.229.240.19的權威域名,type 類型為PTR ;

第二幀是本地DNS 服務器響應報文,包含了查詢結果,即本地DNS 服務器的名字:

權威回答數1;本地DNS 服務器的名字為dns.jxnu.edu.cn

附加RR 回答了本地域名服務器域名對應的IP 地址;

第三幀用于客戶端發送給本地DNS 服務器的請求報文,用于請求www.baidu.com 的IP 地址

5

,

第四幀是本地DNS 域名服務器的響應報文,包含了回答www.baidu.com 的IP 地址

生存時間

別名

其中,權威RR 回答了IP 地址,別名等信息;

二、Http 協議分析:

6

,

實驗?zāi)康?/p>

1. 分析http1.0和1.1之間的區別(持續連接和非持續連接,流水線和非流水線)。

2. 分析http 的請求報文和響應報文的格式。

3. 驗證Web 緩存。

4. 驗證cookie 的存在。

5. 驗證http 的明文傳輸特性。

實驗原理

HTTP 是一個客戶端終端(用戶)和服務器端(網站)請求和應答的標準(TCP )。通過使用Web 瀏覽器、網絡爬蟲或者其它的工具,客戶端發起一個HTTP 請求到服務器上指定端口(默認端口為80)。我們稱這個客戶端為用戶代理程序(user agent)。應答的服務器上存儲著一些資源,比如HTML 文件和圖像。我們稱這個應答服務器為源服務器(origin server )。在用戶代理和源服務器中間可能存在多個中間層,比如代理,網關,或者隧道(tunnel )。 盡管TCP/IP協議是互聯網上最流行的應用,HTTP 協議中,并沒有規定必須使用它或它支持的層。事實上,HTTP 可以在任何互聯網協議上,或其他網絡上實現。HTTP 假定其下層協議提供可靠的傳輸。因此,任何能夠提供這種保證的協議都可以被其使用。因此也就是其在TCP/IP協議族使用TCP 作為其傳輸層。 通常,由HTTP 客戶端發起一個請求,創建一個到服務器指定端口(默認是80端口)的TCP 連接。HTTP 服務器則在那個端口監聽客戶端的請求。一旦收到請求,服務器會向客戶端返回一個狀態,比如"HTTP/1.1 200 OK" ,以及返回的內容,如請求的文件、錯誤消息、或者其它信息

注:取自維基百科

實驗步驟

1. 設置協議分析軟件Wireshark 的過濾器,只捕獲http 的報文;

1). 打開Wireshark 后選擇capture ,后選擇interfaces

2). 接著選擇有數據變動的網絡連接,后選擇option

3). 在Filter 里輸入

tcp port 80

7

,

2. 打開瀏覽器,訪問不同的網站,抓取不同的http 報文,本實驗捕獲訪問百度網站www.baidu.com 進行分析,在瀏覽器輸入網址后,點擊抓包按鈕,開始抓包

請求方式:GET ,HTTP 版本為1.1

瀏覽器類型是

MOZILA/5.0

8

,

上傳瀏覽器緩存cookie 內容為加密的用戶名,密碼等

狀態碼:200

回應內容:OK

時間2013年9月30日。。。

最終收到完

整的頁面

內容的獲?。韩@取頁面文檔階段

9

,

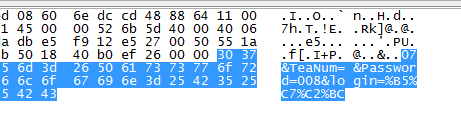

3. 登陸http://jwc.jxnu.edu.cn/檢測http 是否為明文登陸

4.Http1.0和Http1.1的區別

HTTP 1.0規定瀏覽器與服務器只保持短暫的連接,瀏覽器的每次請求都需要與服務器建立一個TCP 連接,服務器完成請求處理后立即斷開TCP 連接,服務器不跟蹤每個客戶也不記錄過去的請求。此外,由于大多數網頁的流量都比較小,一次TCP 連接很少能通過slow-start 區,不利于提高帶寬利用率。

HTTP 1.1支持長連接(PersistentConnection )和請求的流水線(Pipelining )處理,在一個TCP 連接上可以傳送多個HTTP 請求和響應,減少了建立和關閉連接的消耗和延遲。例如:一個包含有許多圖像的網頁文件的多個請求和應答可以在一個連接中傳輸,但每個單獨的網頁文件的請求和應答仍然需要使用各自的連接。

HTTP 1.1還允許客戶端不用等待上一次請求結果返回,就可以發出下一次請求,但服務器端必須按照接收到客戶端請求的先后順序依次回送響應結果,以保證客戶端能夠區分出每次請求的響應內容,這樣也顯著地減少了整個下載過程所需要的時間。

在HTTP/1.0中,要建立長連接,可以在請求消息中包含Connection: Keep-Alive頭域,如果服務器愿意維持這條連接,在響應消息中也會包含一個Connection: Keep-Alive的頭域。同時,可以加入一些指令描述該長連接的屬性,如max ,timeout 等。

10
