QB-╳╳-╳╳╳-╳╳╳╳中國電信IMS ENUM-DNS設備技術規范 General Technical Specification of IMSENUM-DNS（試行）中國電信集團公司發布

QB-╳╳-╳╳╳-╳╳╳╳

中國電信IMS ENUM-DNS設備技術規范 General Technical Specification of IMS

ENUM-DNS

（試行）

中國電信集團公司發布

QB-╳╳-╳╳╳-╳╳╳╳

前 言

本標準依據ITU-T 、3GPP 和IETF 制定的相關標準，結合有關國內標準和中國電信其它企業標準，基于中國電信IMS 總體技術要求和實際需求而擬定，充分考慮了網絡的平滑演進能力，為中國電信IMS 的技術試驗、網絡建設和運行維護提供技術依據。

本標準主要包括以下幾方面內容：ENUM/DNS設備功能要求、容量要求、軟硬件要求、接口要求等等。

本標準的附錄A 是規范性附錄。

本標準由中國電信集團公司提出并歸口。

本標準于2009年12月首次發布

本標準由中國電信集團公司負責解釋。

QB-╳╳-╳╳╳-╳╳╳╳

目

1

2

3

4 錄

5

6

7

8

9

10

11

12

13 范圍 . .............................................................................................................................. 4 規范性引用文件 ............................................................................................................ 4 術語、定義和縮略語 ..................................................................................................... 4 網絡組織 ....................................................................................................................... 5 4.1 網絡架構 . ........................................................................................................ 5 4.2 ENUM/DNS操作流程 .................................................................................... 6 設備功能 ....................................................................................................................... 8 5.1 ENUM/DNS數據配置 .................................................................................... 8 5.2 ENUM/DNS數據管理 .................................................................................... 9 5.3 ENUM/DNS數據查詢 .................................................................................. 10 5.4 數據更新 . ...................................................................................................... 11 容量、性能和可靠性要求 . ........................................................................................... 12 接口要求 ..................................................................................................................... 13 7.1 物理接口 . ...................................................................................................... 13 7.2 軟件接口 . ...................................................................................................... 13 網管要求 ..................................................................................................................... 13 8.1 對硬件設備的操作維護管理 . ......................................................................... 13 8.2 對軟件的操作管理 ........................................................................................ 14 8.3 差錯和告警的維護管理 ................................................................................. 14 8.4 統計管理 . ......................................................................... 錯誤！未定義書簽。 硬件要求 ..................................................................................................................... 15 軟件要求 .............................................................................................................. 15 10.1 基本要求 . ...................................................................................................... 15 10.2 軟件功能要求................................................................................................ 15 環境要求 .............................................................................................................. 16 11.1 環境溫度、濕度要求 . .................................................................................... 16 11.2 防塵要求 . ...................................................................................................... 16 11.3 抗電磁干擾的能力 ........................................................................................ 16 11.4 本身產生的電磁干擾要求 ............................................................................. 17 11.5 安裝應有抗地震措施 . .................................................................................... 18 11.6 運輸和倉儲要求 . ........................................................................................... 18 電源及接地要求 ................................................................................................... 18 12.1 電源要求 . ...................................................................................................... 18 12.2 供電系統的可靠性 ........................................................................................ 18 12.3 直流電源要求................................................................................................ 19 12.4 交流電源要求................................................................................................ 19 12.5 接地要求 . ...................................................................................................... 19 編制歷史 ................................................................................. 錯誤！未定義書簽。

1 范圍

本規范適用于中國電信的ENUM/DNS設備，供中國電信內部和廠家共同使用。

本規范是中國電信進行ENUM/DNS建設和組網的技術依據。

本規范主要包含ENUM/DNS的原理和標準、ENUM/DNS SERVER 和ENUM/DNS CLIENT 之間的接口規范，ENUM/DNS在IMS 系統的解決方案以及ENUM/DNS設備功能要求幾個部分。

2 規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

表1-1

3 術語、定義和縮略語

下列術語、定義和縮略語適用于本標準：

表1-2

4 網絡組織

4.1 網絡架構

ENUM/DNS系統在IMS 網絡中主要完成用戶E.164號碼與SIP URI 之間的轉換，并且提供用戶歸屬域域名對應IP 地址的映射，協助IMS 核心網網元完成會話的路由。

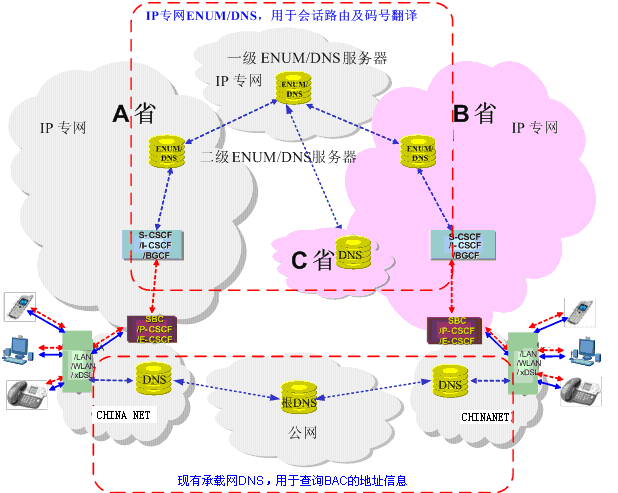

圖表 1 IMS ENUM/DNS網絡部署架構圖

注：對于圖2中所示B 省和C 省用戶之間進行呼叫，ENUM/DNS操作流程同同省用戶之間的呼叫。

4.2.2 主被叫不同省

圖表 3主被叫不同省

主要流程如下：

1、首先需完成ENUM 查詢。如上圖所示，當主被叫用戶屬于不同省時，呼叫建立過程中，主叫A 省S-CSCF 希望能夠?qū) 省被叫用戶的E.164號碼轉化為SIP URI，因此去向A 省的二級ENUM/DNS服務器發出NAPTR 查詢。A 省的二級ENUM/DNS服務器中僅存儲有本省所有用戶E.164號碼對應的SIP URI，因此本地查詢失敗，其需要向一級ENUM/DNS服務器發送NAPTR 查詢請求。

● 一級ENUM/DNS收到B 省被叫用戶的E.164號碼后，根據本地存儲的NS 記錄及A 記

錄，對被叫用戶對應的號段進行判斷，得知被叫用戶為B 省用戶，因此將NAPTR 查詢送至B 省二級ENUM/DNS服務器。

● B 省二級ENUM/DNS服務器存儲有所有B 省用戶E.164號碼和SIP URI的對應關系，

因此可以查詢到被叫用戶對應的SIP URI，并返回給一級ENUM/DNS服務器。

● 一級ENUM/DNS服務器將查詢結果返回至A 省二級ENUM/DNS服務器，由A 省二級

ENUM/DNS服務器返回至A 省S-CSCF ，此時A 省S-CSCF 開始進行DNS 查詢。

2、S-CSCF 首先根據收到的SIP URI 中的域名進行SRV 查詢。與上述ENUM/DNS查詢流程類似，該SRV 查詢需要經過一級ENUM/DNS轉發，由被叫省二級ENUM/DNS給出查詢結果值，即被叫域入口域名和端口號。

3、S-CSCF 在得到被叫域入口域名后，發起A 查詢，同樣由一級ENUM/DNS服務器轉發，由被叫省二級ENUM/DNS給出對應的IP 地址。S-CSCF 在收到該IP 地址后，開始向下一跳實體發出呼叫請求。

4.2.3 被叫非IMS 用戶

被叫用戶號碼不是IMS 用戶，或者被叫號碼在ENUM/DNS未配置時，NAPTR 查詢流程與4.2.1節和4.2.2節流程一致，唯一不同的是返回至主叫S-CSCF 的結果不再是被叫用戶的SIP URI，而是查詢失敗信息，此時S-CSCF 應將呼叫請求送至BGCF ，由其選擇對應的MGCF 來完成呼叫。

如果ENUM Client端查詢的被叫號碼為C 網或其他運營商移動用戶號碼，且二級ENUM 服務器配置了H 碼翻譯，ENUM 根據該被叫號碼H 碼的NAPTR 記錄，向ENUM Client端返回該用戶號碼對應的帶區號的TEL URI。

一級ENUM/DNS收到二級ENUM/DNS發起的NAPTR 查詢，如果一級ENUM/DNS分析查詢的號碼屬于該二級ENUM/DNS所在的地區，且該查詢請求的源地址為該二級ENUM/DNS，則一級ENUM/DNS不再向二級ENUM/DNS轉發查詢，而應直接回應查詢失敗的信息給二級ENUM/DNS。

二級ENUM/DNS收到一級ENUM/DNS發起的對某號碼的NAPTR 查詢時，如果二級ENUM/DNS在本地查詢不到該號碼數據，則直接回應查詢失敗信息給一級ENUM/DNS。 5 設備功能

5.1 ENUM/DNS數據配置

5.1.1 一級ENUM/DNS數據配置

ENUM 數據配置

一級ENUM 服務器應支持配置E.164規則的電話號碼與URI 的對應關系，URI 包括SIP URI 和TEL URI。

一級ENUM 服務器保存請求號碼的號段與全國二級ENUM 服務器的域名的對應關系，該對應關系以NS 記錄存儲（即各號段對應歸屬省的域名）。

DNS 數據配置

一級DNS 服務器保存全國域名與全國二級DNS 服務器IP 地址的對應關系，數據記錄以A 記錄保存。

5.1.2 二級ENUM/DNS數據配置

ENUM 數據配置

二級ENUM 服務器應支持配置E.164規則的電話號碼與URI 的對應關系，URI 包括SIP URI 和TEL URI。

二級ENUM 服務器保存本省IMS 用戶（包括電信號碼）的E.164號碼與SIP URI對應關系，其中E.164號碼對應記錄以NAPTR 數據存儲。

二級ENUM 服務器應支持配置H 翻譯數據，則配置C 網和其他運營商移動用戶MSISDN 號碼的H 碼與區號的對應關系，并以NAPTR 記錄存儲。例如， 861868233[0-9]{4}的NAPTR 記錄為：tel: 867551868233[0-9]{4}。

DNS 數據配置

二級DNS 服務器保存本省域名和省內I-CSCF 等設備IP 地址的對應關系, 以及一級DNS 的IP 地址。其中I-CSCF 的入口域名和端口是以SRV 記錄存儲的，IP 地址是以A 記錄來存儲的。

5.2 ENUM/DNS數據管理

5.2.1 一級ENUM/DNS數據管理

ENUM 數據管理

一級ENUM 服務器應支持NS 查詢，根據被叫用戶的號段，獲得其對應歸屬省的域名信息。

一級ENUM 服務器應能夠根據DNS 查詢得到的歸屬域名，將源二級ENUM 服務器發送的NAPTR 查詢請求轉至對應的目的二級ENUM 服務器。

DNS 數據管理

一級DNS 服務器應該能夠完成A 查詢，根據被叫省域名得到其對應二級DNS 的IP 地址。 一級DNS 服務器應支持轉發二級DNS 服務器發送的SRV 查詢請求、A 查詢請求等。

5.2.2 二級ENUM/DNS數據管理

ENUM 數據管理

二級ENUM 服務器應支持NAPTR 查詢（根據E.164號碼得到對應的SIP URL記錄），返回被查詢用戶對應的SIP URI 。如ENUM Client （如S-CSCF ）發送的查詢請求號碼為”7.6.5.4.3.2.2.2.5.7.6.8.e164.arpa”時，ENUM 服務器需要返回該用戶對應的SIP URI ，如”sip: 867522234567@ims.gd.chinanet.com”。

二級ENUM 服務器應支持H 碼翻譯。當ENUM Client （如S-CSCF ）發送的查詢請求號碼為非IMS 的手機號碼，例如”9.9.9.9.9.0.6.1.3.3.1.6.8.e164.arpa”，且ENUM 服務器保存有該手機號碼H 碼的NAPTR 記錄時，ENUM 服務器返回該H 碼對應的帶區號TEL URI ，如”tel: 862013316099999”。

二級ENUM 服務器在做NAPTR 查詢時，應支持精確的E.164號碼，也能支持號碼段通配。 二級ENUM 服務器能夠根據用戶TEL URI的號段信息判斷用戶是否為IMS 用戶。如果用戶是IMS 用戶，則根據用戶TEL URI生成SIP URI，并將SIP URI返回。

二級ENUM 服務器應支持在本地查詢NAPTR 記錄失敗時，向一級ENUM 服務器發送查詢請求。

DNS 數據管理

二級DNS 服務器應支持SRV 查詢（根據應用協議和傳輸協議得到被叫方網絡入口點的服務域名和端口）。如DNS Client （S-CSCF ）發出SRV 查詢時，其輸入為”_sip_udp_ims.gd.chinanet.com”，此時二級DNS 服務器需返回入口服務域名”icscf.ims.gd.chinanet .com”和服務端口號5060。

二級DNS 服務器應支持A 查詢（根據域名得到域名的IP 地址），能夠直接為本省或大區各省的IMS 網元提供域名解析。當S-CSCF 發起A 查詢時，假設其輸入為”icscf.ims.gd.chinanet .com”，則二級DNS 需要返回該域名對應的IP 地址，如”192.168.145.2”。

二級DNS 服務器應支持本地SRV 查詢或者A 查詢失敗時，向一級DNS 服務器發送查詢請求。

5.3 ENUM/DNS數據查詢

5.3.1 遞歸查詢

ENUM/DNS接受到一個遞歸形式的查詢，需給出最終查詢結果或失敗結果。如在本服務器查詢不到，需負責將消息轉發到權威ENUM/DNS服務器（如一級ENUM/DNS服務器），在權威服務器返回查詢結果后，再將結果返回給ENUM/DNS客戶端。

例如廣東用戶撥打江蘇用戶時，ENUM/DNS遞歸查詢流程圖如下：

圖表 4 ENUM/DNS遞歸查詢

流程說明：

1、 廣東省S-CSCF 向廣東省二級ENUM/DNS服務器發送NAPTR 查詢請求

2、 廣東省二級ENUM/DNS服務器查詢失敗，根據本地存儲的一級ENUM/DNS地址

信息，向一級ENUM/DNS服務器發送NAPTR 查詢請求

3、 一級ENUM/DNS服務器根據本地存儲的NS 記錄，判斷該號段用戶對應歸屬省為

江蘇省，因此向江蘇省的二級ENUM/DNS服務器發出NAPTR 查詢請求

4、 江蘇省二級ENUM/DNS服務器返回查詢結果至一級ENUM/DNS服務器

5、 一級ENUM/DNS服務器返回結果至廣東省二級ENUM/DNS服務器

6、 廣東省二級ENUM/DNS服務器將查詢結果返回給S-CSCF

5.3.2 迭代查詢

ENUM/DNS接受到一個迭代形式的查詢，需給出最終查詢結果。如在本服務器查詢不到，需在應答中返回權威服務器的域名和IP 地址。前ENUM/DNS服務器再向應答中的權威ENUM/DNS服務器查詢，直到獲取查詢結果。

例如廣東用戶撥打江蘇用戶，迭代查詢流程圖如下：
