DVR 英特網訪問配置指南

目錄

1 概述..............................................................................................................................................2

2 端口映射配置...............................................................................................................................3

2.1 手動端口映射...................................................................................................................3

2.2 自動端口映射...................................................................................................................7

2.2.1 UPNP映射..............................................................................................................7

2.2.2 DMZ映射................................................................................................................9

3 DDNS配置......................................................................................................................................9

3.1 dvrser DDNS配置............................................................................................................9

3.2 CN99 DDNS配置......................................................................................................12

3.3 no-ip DDNS配置.....................................................................................................13

3.4?dyndns?DDNS配置..................................................................................................14

4 端口映射驗證.....................................................................................................................18

5常見問題與解答..........................................................................................................................19

1

1 概述

為了遠程訪問安裝于局域網內部的嵌入式硬盤錄像機（DVR），有些情況下我們需要對DVR 進行端口映射和DDNS 設置。以下是各種寬帶接入方式的情況：

ISP 提供固定

IP 一般來說都是采用專線接入方式上網；

ISP 提供動態IP 基本上是通過ADSL 撥號、ISDN、MODEM、有線寬頻等方式上網；

對于1）：無需做端口映射和DDNS 設置，可直接通ISP 提供的固定IP 進行遠程訪問；

對于2）：需做端口映射，然后通過ISP 提供的固定IP 和端口號進行遠程訪問； 對于3）：需做DDNS 設置，然后通過域名進行遠程訪問；

對于4）：需做端口映射和DDNS 設置，通過域名和端口號進行遠程訪問；

在第3）種情況下的動態pppoe 撥號配置步驟如下：

① 打開IE 瀏覽器，登入DVR 的WEB 管理界面

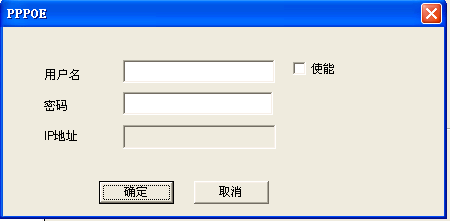

② 依次打開【系統配置】->【配置管理】->【網絡配置】->【高級配置】的【pppoe】設置，界面如下圖所示：

2

③ 輸入ISP 的用戶名和密碼保存，然后通過查看網絡狀態獲取當前的IP 地址，打開IE 輸入IP 地址可本地訪問該設備，或是通過配置DDNS 來遠程訪問，無需做端口映射。

④

2 端口映射配置

端口映射就是將外網主機IP 地址的一個端口映射到內網中的一臺機器上，以提供相應的服務。

常用的端口映射有兩種：手動端口映射和自動端口映射。

2.1 手動端口映射

第一步：在WEB 端進行配置操作步驟：

將DVR 接入網絡，打開IE 瀏覽器，輸入DVR 的IP 地址（DVR出廠默認的IP 地址192.168.1.88）

，顯示如下登陸界面：

輸入DVR 的用戶名和密碼，進入WEB 主界面，依次打開【系統配置】->【管理配置】->【網

絡配置】->【高

級配置】->【端口設置】，進入端口設置管理界面如下圖所示：

3

嵌入式硬盤錄像機默認的HTTP 端口80、TCP端口8000，UDP端口8001，如果上述默認端口在第二步端口映射配置過程中提示被占用，則可在上圖中進行修改并保存。 在本地端進行配置操作步驟：

將DVR 接入網絡，連接VGA 線，然后依次打開【主菜單】->【配置管理】->【網絡配置】->【高級配置】->【網傳能力、端口、組播等】設置模塊，界面如下圖所示： 4

第二步：配置路由器

登錄路由器的配置管理界面，進入端口映射或虛擬服務器的模塊（不同型號的路由器有區別），將硬盤錄像機的HTTP、TCP、UDP端口添加到映射表中。

這里以TENDA 路由器為例來進一步進行說明：

1）登陸路由器管理界面

打開瀏覽器，輸入路由器IP

地址，如下圖所示：

5

2）登陸到路由器的配置管理界面后，進入【轉發規則】->【虛擬服務器】 ，如下圖所示：nn單擊【添加新條目】 ，跳出端口映射的對話框如下圖所示：nn【服務端口號】填寫 DVR 的 HTTP 默認端口號 80，TCP 默認端口號 8000，UDP 默認端口 號 8001，IP 地址填寫 DVR 設置的 IP 地址，狀態默認【生效】 ，單擊保存即可（要是提示端 口號發生沖突，可自行更改為沒有被占用的端口號） ，保存后界面如下圖所示：nn6nn

注意：路由器和DVR 上面的端口號要保持一致！

2.2 自動端口映射

2.2.1 UPNP 映射

注：要實現UPnP 功能需要路由器支持。

第一步：（此操作需要在本地端進行）將DVR 接上VGA 線，進入【主菜單】->【配置管理】->【網絡配置】->【高級配置】中的【網傳能力、端口、組播等】選項開啟【UPnP端口映射】,如下圖所示：

7

單擊【應用】，系統會提示“正在映射”，要是當檢測到路由器的UPNP 功能還未開啟時系統會提示“路由upnp 沒打開”。

第二步：登陸路由器管理界面，進入轉發規則，將UPnP 功能開啟。

第三步：校驗端口轉發中是否已經自動添加硬盤錄像機的端口映射規則。

要是出現如下圖所示的對話框：

則表示UPnP 功能已配置成功。

注意：如果是多臺DVR 設置UPnP 功能，需要將DVR 內的端口設置成不同的端口號，以免造成沖突。

8

2.2.2 DMZ 映射

登陸路由器管理界面，進入【轉發規則】-【DMZ主機】，啟動DMZ 狀態，填寫DVR IP

地址保存即可。如下圖所示：

注意：?jiǎn)?dòng)DMZ 設置，即使局域網內有端口沖突也不會有所提示，因此不建議采用該設置； 3 DDNS 配置

3.1 Dvrser DDNS配置

說明：dvrser DDNS 是我公司硬盤錄像機內置的專業動態域名解析服務，使用方便，穩定性好，強烈推薦客戶使用。

第一步：在WEB 端進行配置的操作步驟

將DVR 接入網絡，在IE 瀏覽器中輸入DVR 的IP 地址，進入WEB 主界面，打開【系統配置】->【管理配置】->【網絡配置】->【高級配置】->【DDNS】設置，如下圖所示： 9

注意：此界面一定要勾選【使能】模塊！

在WEB 界面進行DDNS 配置，即使域名等信息不正確系統也不會有任何提示信息。

在本地端進行配置的操作步驟

將DVR 接入網絡，連接VGA 線，然后依次打開【主菜單】->【配置管理】->【網絡配置】

->【高級配置】->【DDNS】設置模塊，如下圖所示：

10
