網絡與通信綜合性實驗Internet 的局部仿真學 號 200712030226姓 名 袁 暉班 級 信息072 ,Internet 的局部仿真綜合性實驗任務
網絡與通信
綜合性實驗
Internet 的局部仿真
學 號 200712030226
姓 名 袁 暉
班 級 信息072
,Internet 的局部仿真
綜合性實驗任務書
實驗項目名稱:Internet 的局部仿真
課程名稱:網絡與通信
面向?qū)I(yè):信息與計算科學專業
計劃學時:8學時=實驗課內2學時 實驗課外6學時
實驗類型: √ 綜合 設計
實驗目的:掌握Internet 基本原理, 模擬Internet 環境
實驗要求:包括開發環境要求,技術文檔要求兩部分。
開發環境要求:
軟件環境:windowsXP/windows2000
硬件環境:計算機(Pen4CPU, 256MRAM,20G 以上硬盤,輸入輸出設備)
技術文檔要求:
按照實驗報告編寫要求進行。要求流程圖繪制規范,軟、硬件功能描述清晰,實驗總結深刻。
實驗內容:
1、配置DNS 服務。
2、配置仿真站點。
3、建立虛擬站點。
4、設置客戶端
實驗方案(任務提示):首先配置DNS 服務器,配置因特網仿真站點,然后設置Web 站點默認網頁,設置虛擬站點,最后設置客戶端,實現局部仿真。
實驗儀器設備:每個學生一臺計算機。
實驗報告版式要求
A4紙張打?。簧舷马撨吘喔?.5cm ,左右頁邊距各3.0cm ,頁眉1.5cm 頁腳1.75cm ;頁碼位于頁腳居中打?。黄鏀?shù)頁頁眉“網絡與通信綜合性實驗”,偶數頁頁眉“Internet 的局部仿真”,頁眉宋體小5號,一級標題:黑體三號粗體字;二級標題:黑體4號;三級標題黑體小4號,正文,宋體5號。
,實驗報告裝訂順序與規范
封面
Internet 的局部仿真綜合實驗任務書 Internet 的局部仿真綜合實驗報告 左邊緣裝訂
,Internet 的局部仿真綜合性實驗報告
實驗項目名稱:Internet 的局部仿真
專業班級: 信息072 ;姓名: 袁 暉 ;學號 200712030226 實驗起止日期: 2010 年 月 日起 2010 年 月 日止 實驗目的:
掌握Internet 基本原理, 模擬Internet 環境
實驗要求:包括開發環境要求,技術文檔要求兩部分。
1. 開發環境要求:
軟件環境:windowsXP
硬件環境:計算機(因特爾處理器、2G 內存、250G 硬盤)
2. 技術文檔要求:
按照實驗報告編寫要求進行。要求流程圖繪制規范,軟、硬件功能描述清晰,實驗總結深刻。
實驗原理:
網絡仿真是一種利用數學建模和統計分析的方法模擬網絡行為,通過建立網絡設備和網絡鏈路的統計模型,模擬網絡流量的傳輸,從而獲取網絡設計及優化所需要的網絡性能數據的一種高新技術。
根據知名咨詢機構Gartner 的研究,全球超過70的應用部署都是失敗的。因為幾乎所有應用的開發和測試都是在網絡性能較好的局域網實驗室完成的,技術人員重點關注的是上層應用實現,而忽略了下層數據連接。同樣,一些部署了網絡損傷儀的實驗室,由于儀表操作復雜,技術人員沒有讓其發揮應有的作用,導致底層數據連接而引起的應用程序致命漏洞的故障經常發生。
基于此,業界知名的廣域網仿真儀提供商Apposite Technologies 公司提出了“讓廣域網模擬變得容易(WAN Emulation Made Easy )”思路,推出了IP 網絡損傷儀(廣域網仿真儀)。使用Apposite 公司的LinkTropy 模擬的廣域網環境,可以很容易地對網絡帶寬、延遲、數據丟失、擁塞情況以及其他一些網絡損傷狀態進行模擬,在實驗室條件下實現對應用程序或網絡設備在各種網絡條件下的性能的測試。
實驗內容:
一、配置DNS 服務
1、 安裝DNS 服務

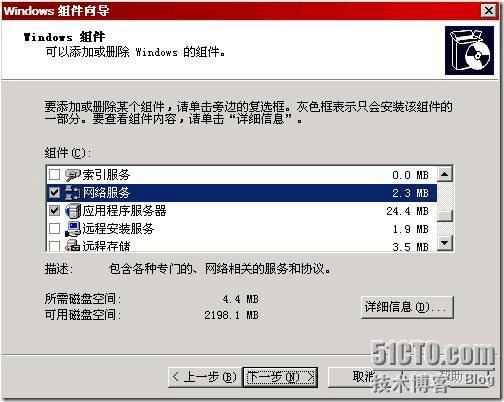

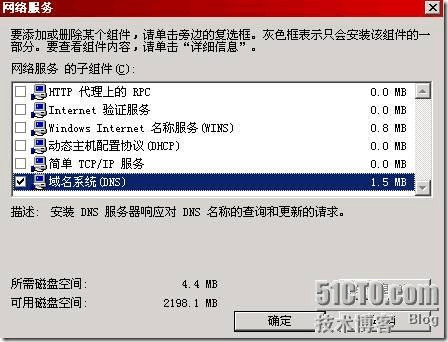

,開始—〉設置—〉控制面板—〉添加/刪除程序—〉添加/刪除Windows 組件—〉“網絡服務”—〉選擇“域名服務系統(DNS )”—〉按確定進行安裝
2、創建DNS 正相解析區域

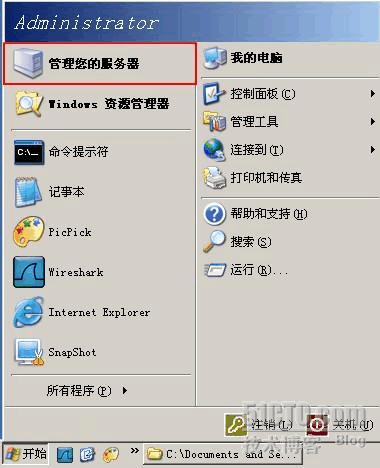

開始—〉程序—〉管理工具—〉選擇DNS ,打開DNS 控制臺—〉右擊“正相搜索區域”—〉選擇“新建區域”—〉選擇“標準主要區域”(或“Active Directory 集成區域”或“標準輔助區域”)--〉輸入域名“abc.com ” —〉輸入要保存的區域的文件名“abc.com.dns ”— 〉按完成,完成創建
創建主機記錄等:
右擊“abc.com ”—〉“新建主機” —〉在名稱處輸入“www ”,在“IP 地址”處輸入“192.168.0.3”,—〉按“添加主機”完成
3、創建DNS 反向解析區域
開始—〉程序—〉管理工具—〉選擇DNS ,打開DNS 控制臺—〉右擊“反向搜索區域”—〉選擇“新建區域”—〉選擇“標準主要區域”—〉輸入用來標示區域的“網絡ID ”—〉輸入要保存的區域的文件名“0.168.192.in-addr.arpa.dns ”—〉按完成,完成創建
創建指針PTR :
右擊“192.168.1.x.subnet ”—〉選擇“新建指針”—〉在“主機IP 號”中輸入2—〉在“主機名”中輸入ftp —按 “確定”完成添加
4、啟用DNS 循環復用功能
如www.abc.com 對應于多個IP 地址時DNS 每次解析的順序都不同
右擊選擇“DNS 服務器”—〉屬性—〉高級—〉選擇“啟用循環”(round robin )--〉選擇“啟用netmask 排序”—〉按“ 確定”返回
注:如所有的IP 和域名服務器在同一子網時需要取消“啟用netmask 排序”,才能實現循環復用功能。即啟用循環時,當主機的IP 和dns 在同一個子網時將始終排在最前面,當都在一個子網時就不進行循環,只有去除了“啟用netmask 排序” 時才能實現循環復用。
DNS 服務器會優先把與自己的網絡ID 相同的記錄返回給客戶端
5、創建標準輔助區域,實現DNS 區域復制
在另一臺DNS 服務器上,右擊“正向搜索區域”—〉選擇“新建區域”—〉選擇“標準輔助區域”—〉輸入“abc.com ”—〉輸入主域名服務器的IP 地址—〉選擇“完成” 可手工要求同步:
在輔域名服務器上右擊“abc.com ”的域—〉選擇“從主服務器傳輸”
并且可以設置允許傳輸?shù)挠蛎掌鳎?/p>
在主域名服務器上右擊“abc.com ”的域—〉選擇“屬性”—〉選擇“區域復制”—〉在“允許復制”前打勾,并選擇允許復制的主機(到所有服務器、只有在“名稱服務器”選項卡中列出的服務器、只允許到下列服務器)
完成服務器類型的轉換:
右擊區域—〉選擇 “屬性”—〉選擇“類型”的“更改”按鈕—〉選擇要更改的區域類型—〉按“確定”
,6、實現DNS 唯高速緩存服務器
創建一個沒有任何區域的DNS 服務器—〉右擊DNS 服務器—〉選擇“屬性”—〉選擇“轉發器”中的“啟用轉發器”—〉輸入轉發器的IP 地址—〉按“確定”完成 清除“唯高速緩存”中的cache 內容:
右擊“DNS 服務器”—〉選擇“清除緩存”
或者選擇“DNS 服務器”—〉在菜單中選擇“查看”,高級—〉右擊“緩存的查找”—〉選擇“清除緩存”
(客戶端清空DNS 緩存—)ipconfig /flushdns)
7、 DNS 的委派(子域的轉向)
在原域名服務器上建立“subdomain.abc.com ”的主機—〉右擊abc.com 的域,選擇“新建委派”—〉將subdomain.abc.com 的域代理給subdomain.abc.com 的主機—〉在subdomain.abc.com 上建立“正向標準區域”subdomain.abc.com —〉添加相關主機記錄
8、 設置 DNS 區域的動態更新
右擊選擇DNS 上區域—〉選擇“屬性”—〉選擇“常規”中的“允許動態更新”,選是— 〉然后按 “確定”—〉在本機的DHCP 服務器中—〉右擊選擇DHCP 服務器—〉選擇“屬性”—〉選擇“DNS ”—〉選擇“為不支持動態更新的DNS 客戶啟用更新”—〉在客戶端使用ipconfig /registerdns來更新域名的注冊信息
