喬予萍 200907082107 2011-6-18軟件學院中學校園網方案設計實踐名稱 中學校園網方案設計專業班級姓 名學 號指導教師實踐時間1 ,喬予萍

喬予萍 200907082107 2011-6-18

軟件學院

中學校園網方案設計

實踐名稱 中學校園網方案設計

專業班級

姓 名

學 號

指導教師

實踐時間

1

喬予萍 200907082107 2011-6-18

目 錄

一 校園網背景 . ................................................................................................................................ 3

二 設計分析 . .................................................................................................................................... 3

二 需求分析 . .................................................................................................................................... 4

2.1技術目標分析 . .................................................................................................................... 4

2.2網絡應用分析 . .................................................................................................................... 4

2.3用戶團體分析 . .................................................................................................................... 5

2.4數據存儲位置 . .................................................................................................................... 5

三 網絡規劃總體設計方案 . ............................................................................................................ 6

3.1校園網絡拓?fù)鋱D . ................................................................................................................ 6

3.2現有網絡采用的布線和介質 . ............................................................................................ 7

3.3 網絡應用分析 . ................................................................................................................... 8

3.4校園網接入Internet ........................................................................................................... 9

3.4.1接入路由器： . ................................................................................................. 9

3.4.2防火墻： . ......................................................................................................... 9

3.4.3監控網絡運行 . ............................................................................................... 10

3.4.4設備清單及工程預算 . ................................................................................... 10

2

喬予萍 200907082107 2011-6-18

一 校園網背景

學校要求如下：

1. 建立辦公自動化系統

辦公樓共有50個信息點。要求通過校園網連至INTERNET ，達到100M 到桌面，并對財務科，人事科等科室進行單獨子網管理。

2. 建立綜合多媒體教室

教學樓：共60個信息點。有2個實驗室，20個教室，每個實驗室20臺PC 。要求可網管，通過校園網上連至INTERNET ，達到100M 到桌面。

二 設計分析

1. 配合當前的教學發展情況，完成學校內部 Intrannet的配套基礎建設，將全校的信息資源利用計算機網絡連接起來，形成一個流暢、合理、可靠、安全的校園網。還應針對學校的教學特點，具有一些基本的教學功能，以完成學校的基本教學任務。通過各校校園網絡的連接，可以更便利地互相交換信息，促進各個學校間的學術交流。

2. 通過校園網絡使教師和科研人員能及時了解國內外科技發展動態，加強對外技術合作，促進教學和科研水平的提高。建立新的通訊方式和環境，提高工作效率。

3

喬予萍 200907082107 2011-6-18

二 需求分析

2.1技術目標分析

1. 增加已有因特網接入帶寬，以支持新的應用和現有應用的擴展。 2. 為學生提供一個安全、私密的網絡用于訪問校園網絡和因特網。 3. 提高安全性，保護因特網連接和內部網絡，防止入侵。 4. 網絡具有良好的可擴展性，可以在將來支持多媒體的應用。

2.2網絡應用分析

表2-1所示為校園網典型網絡應用分析表。

表2-1 校園網典型網絡應用

注：

① 虛擬專用網絡

4

喬予萍 200907082107 2011-6-18

② 功能強大的OA 和郵件系統，可以為每個使用者建立自己的信箱和OA 賬號，既安全又極大地方便了通信。許多事務處理均可通過郵件和OA 提醒，高效便利。

2.3用戶團體分析

表2-2所示為校園網典型用戶團體分析表。

表2-2 校園網用戶團體表

2.4數據存儲位置

表2-3所示為該校園網典型數據存儲表。

表2-3 校園網數據存儲表

5

喬予萍 200907082107 2011-6-18

三 網絡規劃總體設計方案

3.1校園網絡拓?fù)鋱D

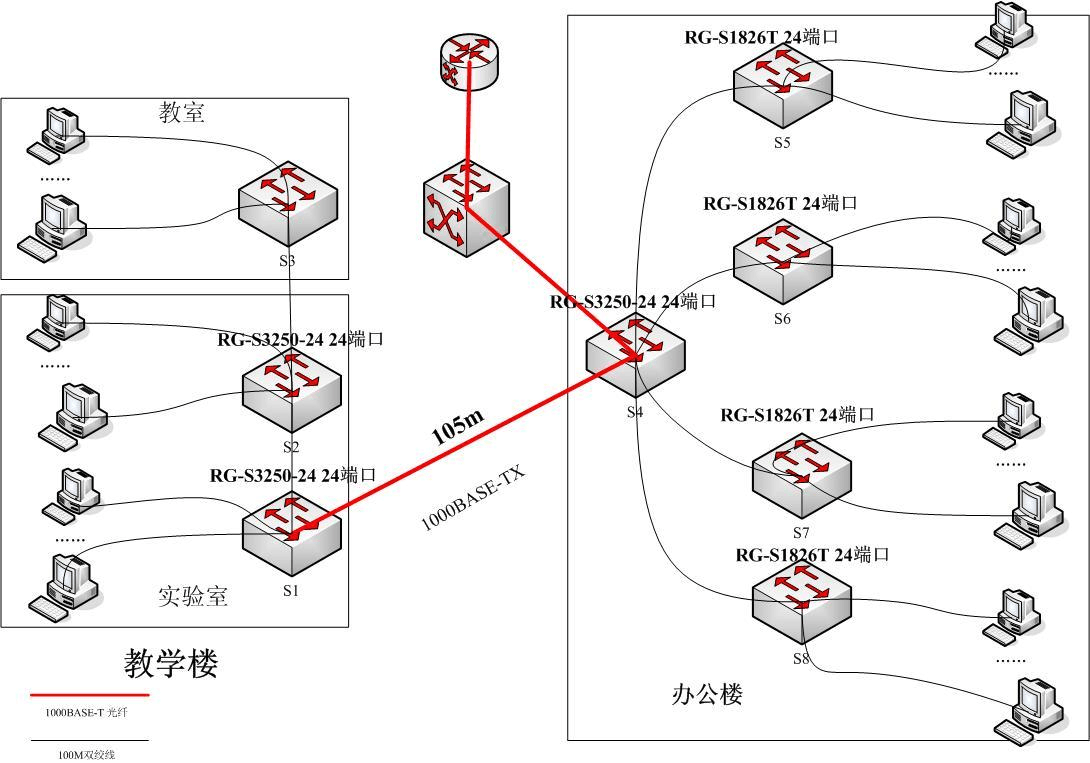

圖1-1 校園網絡拓?fù)鋱D

所用交換機設備型號如圖1-2、1-3所示。

圖1-2二層交換機型號

6

喬予萍 200907082107 2011-6-18

圖1-3三層交換機型號

3.2現有網絡采用的布線和介質

在核心的主干網絡上采用了千兆光纖，從教學樓到辦公樓之間采用千兆多模光纖，每棟樓宇內部采用超五類雙絞線連接到桌面，可提供百兆帶寬。如表1-1所示為所采用的光纖信息。

表1-1 校園網建筑物及樓宇內所采用的布線介質

在雙絞線選用上，交換機之間采用TCL PC101004，交換機到主機間采用 FS-HSYV5e(UTP）。

7

喬予萍 200907082107 2011-6-18

3.3 網絡應用分析

FTP 服務器：FTP 是文件傳輸協議，可以在服務器中存放大量的共享軟件和免費資源，網絡用戶可以從服務器中下載文件，或者將客戶機上的資源上傳至服務器。FTP 就是用來在客戶機和服務器之間實現文件傳輸?shù)臉?biāo)準協議。它使用客戶/服務器模式，客戶程序把客戶的請求告訴服務器，并將服務器發回的結果顯示出來，而服務器端執行真正的工作，比如存儲、發送文件等。

網新VOD 、網絡電視/遠程教學系統：隨著Internet 的發展，流式媒體（Streaming Media）越來越普及，流式媒體是通過網絡傳輸?shù)囊纛l、視頻或多媒體文件，流式 媒體在播放前并不下載整個文件，流式媒體的數據流隨時傳送隨時播放，只是在開始時有一些延遲。當流式媒體文件傳輸?shù)侥挠?jì)算機時，在播放之前該文件的部分內容已存入內存。網新VOD 、網絡電視/遠程教學系統可以用于以下幾方面：1. 帶圖片的廣播；2. 流視頻播出；3. 遠程教學；4. 提供收費電視。

辦公自動化(OA: OFFICE AUTOMATION)就是采用Internet/Intranet技術，基于工作流的概念，使企業內部人員方便快捷地共享信息，高效地協同工作；改變過去復雜、低效的手工辦公方式，實現迅速、全方位的信息采集、信息處理，為企業的管理和決策提供科學的依據。一個企業實現辦公自動化的程度也是衡量其實現現代化管理的標準。辦公自動化可以和一個企業的業務結合的非常緊密，甚至是定制的。因而可以將諸如信息采集、查詢、統計等功能與具體業務密切關

8

喬予萍 200907082107 2011-6-18

聯。操作人員只須點擊一個按鈕就可以得到想要的結果，從而極大得方便了企業領導的管理和決策。

3.4校園網接入Internet

3.4.1接入路由器：

接入路由器連接家庭或ISP 內的小型企業客戶。接入路由器已經開始不只是提供SLIP 或PPP 連接，還支持諸如PPTP 和IPSec 等虛擬私有網絡協議。這些協議要能在每個端口上運行。諸如ADSL 等技術將很快提高各家庭的可用帶寬，這將進一步增加接入路由器的負擔。由于這些趨勢，接入路由器將來會支持許多異構和高速端口，并在各個端口能夠運行多種協議，同時還要避開電話交換網。

3.4.2防火墻：

防火墻（FireWall ）成為近年來新興的保護計算機網絡安全技術性措施。它是一種隔離控制技術，在某個機構的網絡和不安全的網絡（如Internet ）之間設置屏障，阻止對信息資源的非法訪問，也可以使用防火墻阻止重要信息從企業的網絡上被非法輸出。作為Internet 網的安全性保護軟件，F(xiàn)ireWall 已經得到廣泛的應用。通常企業為了維護內部的信息系統安全，在企業網和Internet 間設立FireWall 軟件。企業信息系統對于來自Internet 的訪問，采取有選擇的接收方式。它可以允許或禁止一類具體的IP 地址訪問，也可以接收或拒絕TCP/IP上的某一類具體的應用。如果在某一臺IP 主機上有需要禁止的信息或危險的用戶，則可以通過設置使用FireWall 過濾掉從該主機發出的包。如果一個企業只是使用Internet 的電子郵件和WWW 服務器向外部提供信息，那么就可以在FireWall 上設置使得只有這兩類應用的數據包可以通過。這對于路由器來說，就要不僅分析IP 層的信息，而且還要進一步了解TCP 傳輸層甚至應用層的信息以進行取舍。FireWall 一般安裝在路由器上以保護一個子網，也可以安裝在一臺主機上，保護這臺主機不受侵犯。

所以要實現校園網連接Internet ，需要添加路由和防火墻。

9

喬予萍 200907082107 2011-6-18

3.4.3監控網絡運行

為實現監控網絡的運行，學校一直使用Mrtg 、solarwinds 等功能模塊進行各個交換機和路由器的流量實時監控，能及時反映出當前和平均的流量圖。

3.4.4設備清單及工程預算

表1-5教學樓所用傳輸介質清單

雙絞線訂購量=總長 總長*10 結點*6=2890m

表1-6辦公樓所用傳輸介質清單

雙絞線訂購量=總長 總長*10 結點*6=1405m

信息插座需求量=信息模塊需求量=信息結點數*（1 3）=113.3=114（個）
