計算機科學與技術學院 計算機網路 實驗報告實驗項目 DNS 解析實驗及HTTP 分析 實驗日期 2016/6/12一 實驗?zāi)康?.1理解DNS 系統的工作原理。1.2熟

計算機科學與技術學院 計算機網路 實驗報告

實驗項目 DNS 解析實驗及HTTP 分析 實驗日期 2016/6/12

一 實驗?zāi)康?/p>

1.1理解DNS 系統的工作原理。

1.2熟悉DNS 服務器的工作過程。

1.3熟悉DNS 報文格式。

1.4理解DNS 緩存的作用。

二 實驗原理

2.1 DNS 及其解析

Internet 上的每臺主機都有一個唯一的全球IP 地址，IPv4中的IP 地址是由32位的二進制數組成的。這樣的地址對于計算機來說容易處理，但對 于用戶來說，即使將IP 地址用十進制的方式表示，也不容易記憶。而主機之間的通信最終還是需要用戶的操作，用戶在訪問一臺主機前，必須首先獲得其地址。因此，我們?yōu)榫W(wǎng)絡上的主機取一個有意義又容易記憶的名字，這個名字稱為域名。

雖然我們?yōu)镮nternet 上的主機取了一個便于記憶的域名，但通過域名并不能直接找到要訪問的主機，中間還需要一個從域名查找到其對應的IP 地址的過程，這個過程就是域名解析。域名解析的工作需要由域名服務器DNS 來完成。

域名的解析方法主要有兩種：遞歸查詢（Recursive Query)和迭代查詢 (Iterative Query) 。一般而言，主機向本地域名服務器的查詢米用遞歸查詢，而本地域名服務器向根域名服務器的查詢通常采用迭代查詢。

為了提高解析效率，在本地域名服務器以及主機中都廣泛使用了高速緩存，用來存放最近解析過的域名等信息。當然，緩存中的信息是有時效 的，因?yàn)橛蛎虸P 地址之間的映射關系并不總是一成不變的，因此，必須定期刪除緩存中過期的映射關系。

2.2DNS 報文格式

DNS 請求和應答都用相同的報文格式，分成5部分（有些部分允許為空），如圖所示。

第 1 頁

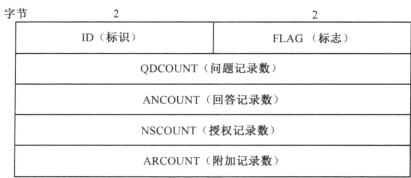

HEADER 是必需的，它定義了報文是請求還是應答，也定義了報文的其他部分是否需要存在，以及是標準查詢還是其他。HEADER 段的格式如圖所示。

HEADER 中的FLAG (標志）部分結構如圖5-3所示

各部分含義如下：

QR ：查詢/響應標志位。

opcode ：定義查詢或響應的類型。

AA ：授權回答的標志位，該位在響應報文中有效。

TC ：截?cái)鄻?biāo)志位。

RD ：該位為1表示客戶端希望得到遞歸回答。

RA ：只能在響應報文中置為1，表示可以得到遞歸響應。

zero ：保留字段，用全0填充。

rcode ：返回碼，表示響應的差錯狀態。

QUESTION 部分包含著問題，可以為多個。每個問題的格式如圖所示。

ANSWER (應答）、AUTHORITY (授權應答）、ADDITIONAL (附加信息）部分都共用相同

第 2 頁

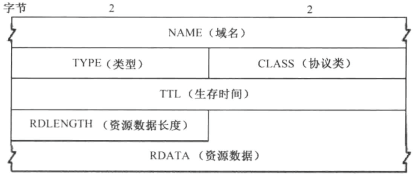

的格式：資源記錄RR (Resource Record)。資源記錄可包含多個，其個數由報文首部對應的數值確定，每個資源記錄格式如圖所示。

三 實驗要求

3.1拓?fù)鋱D

3.2DNS 域名服務器的層次結構

第 3 頁

3.3 IP地址配置

3.3 其他預配置

本實驗需要在Web 服務器設備www.x.cn 和www.y.com 中開啟HTTP 服務并設置其內容，關閉其他服務。另外，還需要進行以下幾項預配置（已完成）。

(1)預配置路由器的靜態路由

Router0、Router1及Router2預配置的靜態路由如圖

第 4 頁

(2)預先開啟并配置域名服務器的DNS 服務 root_dns設備添加的資源記錄如圖

cn_dns設備添加的資源記錄如圖

com_dns設備添加的資源記錄如圖

y.com_dns設備添加的資源記錄如圖

第 5 頁

四 實驗步驟、結果（程序 注釋 截圖）及分析

4.1觀察本地域名解析過程

4.1.1步驟一：在PC 的瀏覽器窗口請求內部Web 服務器的網頁

單擊Simulation (模擬）選項卡進入模擬模式。

在Event List Filters (事件列表過濾器）區域中，單擊Edit Filters按鈕，僅選擇DNS 事件。 單擊邏輯工作空間中的PC, 在Desktop (桌面）選項卡中打幵Web Browser (Web瀏覽器），在URL 框中輸入www.x.cn ，然后單擊Go (轉到）按鈕。最小化模擬瀏覽器窗口。

4.1.2步驟2：捕獲DNS 事件并分析本地域名解析過程

在Simulation Panel （模擬面板）中單擊Auto Capture/Play按鈕，此時會播放PC 與Server 之間的數據包交換動畫，并且相關的事件會被添加到Event List中。

捕獲結束時將會出現一個Buff Full (緩沖區滿）的對話框，該對話框提示已達到事件數量的最大值，有兩個按鈕Clear Event List(清除事件列表）和 View Previous Events (查看歷史事件），單擊 View Previous Events (查看歷史事件）按鈕關閉對話框。

第 6 頁

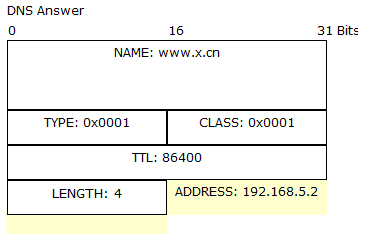

在Event List 區域中，單擊Info 列中的某個DNS 事件的單色框，將會打開相應的PDU Information 窗口。本步驟需要查看該窗口OSI Model選項卡中In Layers和 Out Layer的 Layer 7的信息以及 Inbound/Outbound PDU Details (入站/出站PDU 詳細數據）選項卡中第7層的PDU 信息。

本地DNS 服務器的解析過程大致如下。

由于PC 中設置了 DNS 服務器的地址為192.168.2.1，因此當PC 輸入域名www.x.cn 請求網頁時，它將作為DNS 客戶端向本地域名服務器 cn_dns發送一個DNS 查詢請求，請求域名www.x.cn 的IP 地址。

本地域名服務器cn_dns收到PC 的DNS 查詢請求后，首先嘗試在本地區域文件查找，發現確實存在相應的資源記錄，于是將域名www.x.cn 對應的IP 地址192.168.5.1放入DNS 的應答報文發送給PC 。

PC 收到本地域名服務器cn_dnS的應答報文后，取出報文中解析出的IP 地址192.168.5.1，并對其進行訪問，此時在Web Browser (Web瀏覽器）中顯示相應的Web 頁面。

完成后單擊Reset Simulation （重置模擬）按鈕，將原有的事件全部清空；同時關閉PC 的

第 7 頁

Web Browser（Web 瀏覽器）窗口。

4.2任務二：觀察外網域名解析過程

4.2.1步驟1：在PC 的瀏覽器窗口請求外部Web 服務器的網頁

保持模擬模式中Event List Filters (事件列表過濾器）區域的選擇（仍為僅選擇DNS 事件）不變。

單擊邏輯工作空間中的PC ，在Desktop (桌面）選項卡中打開Web Browser (Web瀏覽器），在URL 框中輸入www.y.com ，然后單擊Go 按鈕。最小化模擬瀏覽器窗口。

4.2.2步驟2：捕獲DNS 事件并分析外網域名解析過程

在Simulation Panel (模擬面板）中單擊Auto Capture/PIay按鈕進行捕獲，當捕獲結束出現BuffFull (緩沖區滿）的對話框時，單擊View Previous Events按鈕關閉對話框。

應注意重點觀察解析外網域名時各級域名服務器的具體解析過程。此處可忽略路由器和交換機的轉發過程，僅分析DNS 的請求和響應報文在 DNS 服務器之間的交互情況。

DNS 服務器之間的解析過程如圖所示。

第 8 頁

① PC 向本地域名服務器cn_dns發送一個DNS 查詢請求包請求解析域名 www.y.com 。 ② 本地域名服務器cn_dnS收到PC 的DNS 查詢請求后，在本地區域文件中未找到相應的資源記錄，于是cn_dns作為DNS 客戶端向根域名服務器root_dns發送DNS 請求包請求解析域名www.y.com 。

③ 根域名服務器root_dns收到cn_dns發來的DNS 查詢請求后，在本地區域文件中未能直接解析出域名www.y.com ，但找到能解析“.com ”后 綴的頂級域名服務器com_dns，于是root_dns也作為DNS 客戶端向頂級域 名服務器com_dns發送DNS 請求包，請求解析域名www.y.com

④ 頂級域名服務器com_dns收到root_dns發來的DNS 查詢請求后， 在本地區域文件中未能直接解析出域名www.y.com ，但找到能解析“y.com ” 后綴的權限域名服務器y.com_dns，于是com_dns也作為DNS 客戶端向權 限域名服務器y.com_dns發送DNS 請求包請求解析域名www.y.com 。

⑤ 權限域名服務器y.com_dns收到com_dns發來的DNS 查詢請求后，在本地區域文件中找到相應的資源記錄直接解析出域名www.y.com, 于是將IP 地址192.168.6.2寫入DNS 應答報文中發送給頂級域名服務器com_dns。

⑥ com_dns作為DNS 客戶端收到DNS 應答報文后，取出IP 地址192.168.6.2，同時作為DNS 服務器將IP 地址寫入DNS 應答報文中發送給根域名服務器root_dns。

⑦ root_dns作為DNS 客戶端收到DNS 應答報文后，取出IP 地址，同時作為DNS 服務器將IP 地址寫入DNS 應答報文中發送給本地域名服務器cn_dns。

⑧ cn_dns作為DNS 客戶端收到DNS 應答報文后，取出IP 地址 192.168.6.2，同時作為DNS 服務器將IP 地址寫入DNS 應答報文中發送給PC 。

PC 收到本地域名服務器cn_dns的應答報文后，取出IP 地址192.168.6.2，并對其進行訪問，

第 9 頁

此時在Web Browser (Web瀏覽器）中顯示相應的Web 頁面。

完成后單擊Reset Simulation （重置模擬）按鈕，將原有的事件全部清空；同時關閉PC 的Web Browser（Web 瀏覽器）窗口。

4.3任務三：觀察緩存的作用

4.3.1步驟1：查看本地域名服務器cn_dns的緩存

查看緩存有兩種方法：

單擊邏輯工作空間中的本地域名服務器cn_dns，在Config (配置） 選項卡中選擇DNS 服務，并單擊頁面下方的DNS Cache (DNS緩存）按鈕，查看此時本地域名服務器cn_dns中的緩存。

先選擇工具欄中的Inspect (查看）工具，單擊邏輯工作空間中的本地域名服務器cn_dns，在彈出的快捷菜單中選擇DNS Cache Table (DNS緩存表）即可查看此時本地域名服務器cn_dnS中的緩存。查看完后重新選擇工具欄中的Select (選?。┕ぞ?。

4.3.2步驟2：在PC 的瀏覽器窗口請求外部Web 服務器的網頁

重復任務二，再次觀察此次解析外網域名的過程。
