端口映射,域名解析操作說明
外部公網無線訪問設置整體上分為三步:一:端口映射二:域名解析一 端口映射設備需要映射到外網,則需要將IP ,WEB 端口,數據傳輸端口,數據控制端口通過路由器映射到外網。1) Web 端口2) 傳輸起
外部公網無線訪問設置
整體上分為三步:
一:端口映射
二:域名解析
一 端口映射
設備需要映射到外網,則需要將IP ,WEB 端口,數據傳輸端口,數據控制端口通過路由器映射到外網。
1) Web 端口
2) 傳輸起始端口(服務器端口)
3) 數據控制端口
數據控制端口=傳輸起始端口 1
傳輸起始端口為3323,數據控制端口=3323 1=3324
4) 遠程回放端口
傳輸起始端口 2=遠程回放端口
路由器設置
進入路由器界面,如圖
1.
圖1-1
進入“轉發規則---虛擬服務器”設置
,圖1-2

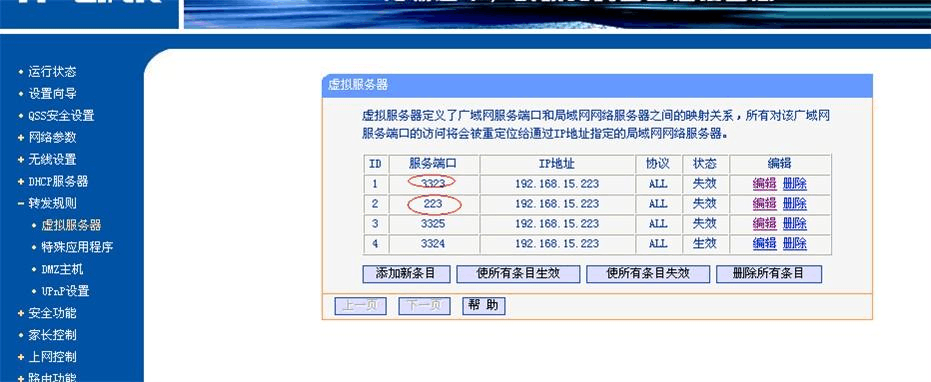

將所需映射端口添加到列表. 如圖
1-3
圖1-3

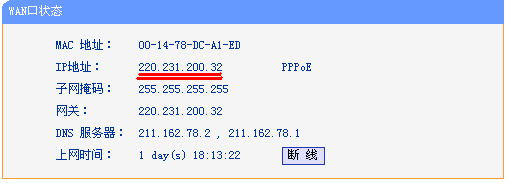

映射工作已經完畢后,可以通過路由運行狀態中的IP 地址訪問視頻服務器
圖1-4
因此視頻服務器的廣域網地址即為:http://220.231.200.32:223。一般我們在使用DDNS 時,只用對Web 端口,傳輸起始端口(服務器端口),數據控制端口這3個端口在路由器上面進行映射。修改網絡參數后保存--重啟設備,然后即可通過訪問http://220.231.200.32:100在廣域網訪問視頻服務器。
,二 DDNS 域名解析
為了讓客戶更好的在外網訪問設備,我們采取域名解析的方式來實現。
使用http:// 119.145.0.163/登錄域名管理系統,如下圖
3-1
圖3-1
2. 申請賬號之后添加設備,填下子域名,設備名選好父域名(51DDNS 。Net )。圖
3-2
圖3-2
通過IE 進入設備→基本設置。確定名稱的一致。
3-3
圖3-3
,參數設置——IP 地址及端口,設置如下圖
參數設置→動態域名。勾選啟用動態域名轉向。填寫如圖信息。確保各項信息的準確性。 其中Web 端口為之前在路由器中映射的。
圖3-4
保存參數,重啟,并回到域名管理系統進行刷新。其中域名服務器地址為:119.145.0.162 設置成功后,可以通http://acdccc.51ddns.net:223 進行登錄。
如果不用51DDNS 進行綁定,用其他的域名服務器,操作基本一致,主要是對應好端口,服務器地址。
