第25章 DNS服務器第25章 DNS服務器25.1 Internet的域名管理25.1.1 概述當用戶與Internet 上的某個主機通信時，IP 地址的“點-分”十進制表示方法雖然簡單，但當

第25章 DNS服務器

第25章 DNS服務器

25.1 Internet的域名管理

25.1.1 概述

當用戶與Internet 上的某個主機通信時，IP 地址的“點-分”十進制表示方法雖然簡單，但當要與多個Internet 上的主機進行通信時，單純數字表示的IP 地址非常難以記憶，能不能用一個有意義的名稱來給主機命名呢? 于是就產生了“名稱-IP 地址”的轉換方案，這樣有助于記憶和識別。只要用戶輸入一個主機名，計算機就會很快地將其轉換成機器能識別的二進制IP 地址。例如：Internet 或Intranet 的某一個主機，其IP 地址為192.168.0.1，按照這種域名方式可用一個有意義的名字“www ．myweb ．com ”來代替。

早在ARPANET 時代，整個網絡僅有數百臺計算機，這時使用了一個叫做Hosts 的文件，在其中列出了所有主機名和IP 地址的一個映射表。Hosts 文件是一個純文本文件，可用文本編輯器來處理。

但Hosts 文件的應用也存在許多的不足，而且它僅適用于小型網絡。因為如果是在大型網絡中應用Hosts 文件，那么就必須將所有主機的IP 地址及所對應的主機名都輸入到Hosts 文件中，并且還要求每一臺上網的主機都要擁有這樣一個Hosts 文件，可以想象，這是非常復雜的操作而且很難保證各主機的Hosts 文件統一。另外，更可怕的是更新問題，當主機與IP 地址的對應關系發生變化時，每臺主機的Hosts 文件也都必須隨之更改，只有這樣才能保持對應關系的一致性。

Hosts文件正是由于上面所述的種種不足，從而引出另一種解決方式――域名系統(DNS)，并且得到了廣泛的應用。域名系統是一種基于分布式的數據庫系統，并采用客戶/服務器模式進行主機名稱與IP 地址之間的轉換。通過建立DNS 數據庫，記錄主機名稱與IP 地址的對應關系，并駐留在服務器端為處于客戶端的主機提供IP 地址的解析服務。例如，本地主機為host1.sdu.edu.cn ，要與其進行通信的目的主機為host2.sdu.edu.cn ，若兩臺主機處于一個網絡段時，本地主機會向本網絡段的DNS 服務器詢問目的主機的IP 地址，DNS 服務器就可以直接從數據庫中讀取host2.sdu.edu.cn 的IP 地址，然后傳送給本地主機。若兩個主機屬不同的網絡段，則當本地主機向DNS 服務器詢問目的主機的IP 地址時，由于該DNS 服務器中沒有該目的主機的IP 地址，所以該DNS 服務器就向外網絡段的DNS 服務器發出IP 地址解析請求。這樣DNS 服務器使大量地址解析工作在本地進行，僅有少量的映射需要在Internet 上通信，而且DNS 服務器也是可靠的，即使某個提供DNS 服務的計算機出現故障，也不會妨礙系統的 - 389 -

第25章 DNS服務器

正常運行。這種主機名到IP 地址的映射是由若干個DNS 服務器程序完成的。 DNS 服務器程序在專設的結點上運行，因此，人們也把運行DNS 服務器程序的計算機稱為域名服務器。

25.1.2 DNS域名結構

在廣域網發展的初期，也就是在Internet 還未形成規模以前，主要是通過在網絡中發布一個統一的Hosts 主機文件，就可以完成所有的主機查找，而當Internet 的規模越來越大以后，這種使用主機文件查找主機的方法就很難適應了。主要原因一個是維護和更新困難，另一個是使用非等級的名字結構，雖然其名字簡短，但當Internet 網絡上的用戶數急劇增加時，由于要控制主機不能重名，所以用非等級名字空間來管理一個經常變化的名字集合是非常困難的。因此，Internet 后來采用了層次樹狀結構的命名方法――DNS 域名服務，就像全球郵政系統和電信系統一樣。例如，一個電話號碼是086-027-33445566，在這個電話中包含著幾個層次：086表示中國，區號027表示武漢市，33445566又表示該市某一個電話分局的某一個電話號碼。同樣，Internet 也采用類似的命名方法，這樣任何一個連接在Internet 上的主機或路由器，都有一個惟一的層次結構名字(即域名) 。這里的“域”(Domain)是名字空間中一個可被管理的劃分。域名只是個邏輯上的概念，并不反映計算機所在的物理地點。

DNS 數據庫的結構如同一棵倒過來的樹，它的根位于最頂部，緊接著在根的下面是一些主域，每個主域又進一步劃分為不同的子域。由于InterNIC 負責管理世界范圍的IP 地址分配，順理成章也就管理著整個域結構，整個Internet 的域名服務都是由DNS 來實現的，與文件系統的結構類似，每個域都可以用相對的或絕對的名稱來標識，相對于父域來表示一個域可以用相對域名，絕對域名指完整的域名，主機名指為每臺主機指定的主機名稱，帶有域名的主機名叫全稱域名。

圖26-1 域名機構

- 390 -

第25章 DNS服務器

如圖26-1所示，這是整個Internet 的域結構圖。最高層次是頂級域又叫主域，它的下面是子域，子域下面可以有主機，也可以再分子域，直到最后是主機。要在整個Internet 上來識別特定的主機，必須用全稱域名，例如：www.microsoft.com 。

頂級域名常見的有兩類：

(1) 國家級頂級域名。例如：

CN 表示中國；UK 表示英國；AU 表示澳大利亞等

(2) 通用的頂級域名。例如：

● COM：商業機構；

● EDU：美國教育機構：

● NET：網絡管理機構；

● ORG：社會團體；

● MIL：美國軍隊部門；

● GOV：美國政府部門。

由于Internet 上用戶的急劇增加，現在又增加了七個通用的頂級域名，即： ● FIRM：表示公司企業；

● SHOP：表示銷售公司和企業；

● WEB：表示突出萬維網活動的單位；

● ARTS：表示突出文化、娛樂活動的單位；

● REC：表示突出消遣、娛樂活動的單位；

● INFO：表示提供信息服務的單位；

● NOW：表示個人。

在國家頂級域名下注冊的二級域名均由該國家自行確定。我們國家將二級域名劃分為“類別域名”和“行政區域名”兩大類。其中，類別域名6個，分別是：

● AC：表示科研機構；

● COM：表示工、商、金融等企業；

● EDU：表示教育機構；

● GOV：表示政府部門；

● NET：表示互聯網絡、接入網絡的信息中心和運行中心；

● ORG：表示各種非贏利性組織。

行政區域名34個，適用于我國的省、自治區、直轄市。例如：bj 為北京市：sh 為上海市；hb 為湖北省等。

25.1.3 DNS域名解析的工作原理

在上面介紹了域的概念和域的層次結構之后，就可以進一步了解DNS 的工作原理和工作過程，DNS 的工作原理及過程分以下幾個步驟：

(1)DNS客戶機提出域名解析請求，并將該請求發送給本地的域名服務器。 - 391 -

第25章 DNS服務器

(2)當本地的域名服務器收到請求后，就先查詢本地的緩存，如果有該記錄項，則本地的域名服務器就直接把查詢的結果返回。

(3)如果本地的緩存中沒有該記錄，則本地域名服務器就直接把請求發給根域名服務器，然后根域名服務器再返回給本地域名服務器一個所查詢域(根的子域) 的主域名服務器的地址。

(4)本地服務器再向上一步返回的域名服務器發送請求，然后接受請求的服務器查詢自己的緩存，如果沒有該記錄，則返回相關的下級域名服務器的地址。

(5)重復第四步，直到找到正確的記錄。

(6)本地域名服務器把返回的結果保存到緩存，以備下一次使用，同時還將結果返回給客戶機。

下面舉一個例子來詳細說明解析域名的過程。假設DNS 客戶機如果想要訪問站點www.sdu.edu.cn ，此客戶本地的域名服務器是dns.1bliubing. com ，一個根域名服務器是dns.inter.com ，所要訪問的網站的域名服務器是dns.sdu.edu.cn ，域名解析的過程如下所示：

(1)客戶機發出請求解析域www.sdu.edu.cn 的報文。

(2)本地的域名服務器收到請求后，查詢本地緩存，假設沒有該記錄，本地域名服務器dns.1bliubing.com 則向根域名服務器dns.inter.com 發出請求解析域名www.sdu.edu.cn 。

(3)根域名服務器dns.inter.com 收到請求后查詢本地記錄得到如下結果：

sdu.edu.cn NS dns.sdu.edu.cn

表示sdu.edu.cn 域中的域名服務器為：dns.sdu.edu.cn ，同時給出d ns.sdu.edu.cn 的地址，并將結果返回給域名服務器dns.1bliubing.com 。

(4)域名服務器dns.1bliubing.com 收到回應后，再發出請求解析域www.sdu.edu.cn 的報文。

(5)域名服務器dns.sdu.edu.cn 收到請求后，開始查詢本地記錄，找到如下一條記錄：

www.sdu.edu.cn A 202.194.3.12

表示sdu.edu.cn 域中域名服務器dns.sdu.edu.cn 的IP 地址為：211. 85.192.8，并將結果返回給客戶本地域名服務器dns.1bliubing.com 。

(6)客戶本地域名服務器將返回的結果保存到本地緩存，同時將結果返回給客戶機。

這樣就完成了一次域名解析過程。

25.2 DNS服務器的啟動與停止

在Red Hat Linux 9系統中，DNS 服務器采用的是BIND 域名服務器。在這節的DNS 服務器配臵中，主要完成的任務是把host.example.com 域名通過DNS 服務器轉換成對應的IP 地址，其值為202.198.100.1。 - 392 -

第25章 DNS服務器

在進行DNS 服務器配臵之前，首先要檢查系統中是否安裝了BIND 域名服務器，檢查的方法可使用下面的命令：

#rpm –qa|grep bind

可使用下面的命令來對BIND 域名服務器進行啟動和停止。 #service named start

#service named stop

#service named restart

25.3 DNS服務器的圖形化工具配置

在Red Hat Linux 9中，提供了一種Bind 配臵工具來對DNS 服務器進行相應的配臵。但要運行Bind 配臵工具必須要有X 窗口系統和根的訪問權限。要啟動Bind 配臵工具，可使用以下兩種方法：

(1)單擊面板上的“主菜單一系統設臵一服務器設臵一域名服務”，打開如圖26-2所示的對話框。

(2)在Shell 提示(如XTerm 或GNOME 終端) 下，鍵入

redhat-config-b ind 命令。

圖26-2 域名服務設置對話框

Bind 配臵工具把默認的區塊目錄配臵成/var/named。所有指定的區塊文件都是相對于該目錄所言。 Bind配臵工具還包括對輸入值的基本語法檢查。例如，如果一個合法的項目應該是IP 地址，那么只被允許在文本區域中鍵入數字和點(.)字符。

Bind 配臵工具允許添加一個正向主區，一個逆向主區和一個從區。添加了這些區塊后，就可以從主窗口中編輯或刪除它們，如圖26-2所示。 - 393 -

第25章 DNS服務器

圖26-3 選擇設置區塊的類型

添加、編輯、刪除某區之后，必須單擊“保存”按鈕或選擇“文件→保存”來寫入/etc/named.conf配臵文件和/var/named目錄中的每個區塊文件。應用這些改變還會令named 服務重新載入配臵文件。選擇“文件→退出”會在退出文件前保存所做的改變。

25.3.1 正向主區塊配置

正向主區塊配臵主要的作用是進行從域名到IP 地址的轉換。其設臵步驟如下：

(1)單擊圖26-2中的“新建”按鈕，打開如圖26-3所示的窗口。

(2)在圖26-3中，選擇正向主區塊，并在“域名”后的文本框中輸入所需要設臵轉換的域名。本書由于要實現host.example.com 到202.198.100.1之間的轉換，所以此處輸入的域名是“example.com ”。輸入完正確的域名后，單擊“確定”按鈕，打開如圖26-4所示的對話框。

圖26-4 名稱到IP 地址的轉換設置

- 394 -

第25章 DNS服務器

(3)在圖26-4中，各文本框所輸入的內容說明如下：

● 名稱：在前一個窗口中輸入的域名。

● 文件名：DNS 數據庫文件的文件名。

● 聯系：主區的主要電子郵件聯系地址。

● 主名稱服務器(SOA)：授權狀態(SOA)記錄，指定最適合的域信息名稱服務器。

● 序列號碼：DNS 數據庫文件的序列號碼。在每次文件發生改變時，這個號碼都應該向前遞增，因此該區塊的次名稱服務器就能夠檢索到最新的數據。Bind 配臵工具在每次配臵發生改變時都會遞增該號碼。

● 時間設臵：存儲在DNS 數據庫文件中的刷新、重試、過期和最小TTL 值(活躍時間) 。所有值都以秒為單位。

● 記錄：增加、編輯和刪除關于主機、別名和名稱服務器之類的資源記錄。

在本例中，在主名稱服務器(SOA)后的文本框中輸入“example.com. ”，特別強調，這個文本框所輸入的域名名稱一定要用“. ”結束。在圖26-4中單擊“增加”按鈕，來添加computer 主機，打開如圖26-5所示的對話框。

圖26-5 添加一條記錄

(4)在圖26-56中的主機名后的文本框輸入“host ”，這是本例中實現轉換的主機名，在地址后的文本框中輸入要轉換的對應IP 地址“202.198.100.1“。輸入完后，單擊“確定”按鈕。

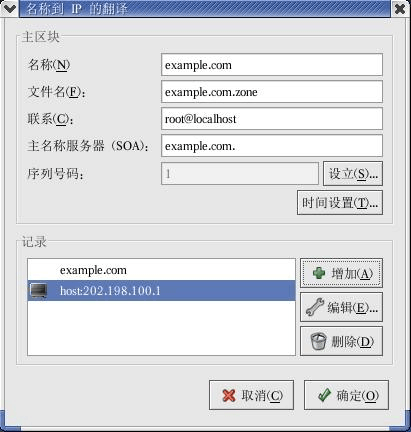

(5)返回到如圖26-4所示的窗口。不過此圖中已經添加了一個主機，如圖26-6所示。

(6)在圖26-6中，在記錄中先選中“example.com ”，單擊“編輯”按鈕，打開如圖26-7所示的對話框。

- 395 -

第25章 DNS服務器

圖26-6 添加了主機 圖26-7 名稱服務器設置

(7)在圖26-7中，單擊“增加”按鈕，打開如圖26-8所示的對話框。在此對話框中輸入“example.com ”，并單擊“確定”按鈕，返回到如圖26-7所示的對話框。

(8)單擊“確定”按鈕，并保存設臵，關閉域名服務設臵。這樣，域名到IP 地址的轉換設臵就結束了。

圖26-8 名稱服務器的屬性

上述操作完畢，會在/etc/named.conf配臵文件中會創建一個類似下面的條目：

zone “example.com” {

type master;

file “example.com.zone”;

};

同時也會創建一個/var/named/ example.com.zone文件，內容如下： $TTL 86400

@ IN SOA example.com. root.localhost (

2 ; serial

28800 ; refresh

7200 ; retry

- 396 -

第25章 DNS服務器

host IN IN NS A 604800 ; expire 86400 ; ttl ) example.com. 202.198.100.1

25.3.2 反向DNS 服務器的配置

反向DNS 服務器是指用戶的IP 地址到域名的轉換，本書的例子是把“202.198.100.1”轉換為“host.example.com ”。設臵步驟如下：

(1)要添加逆向主區，在圖26-3中單擊“新建”按鈕，并選擇“逆向主區塊”。如圖26-10所示，輸入要配臵的IP 地址范圍的前3個八位組。在“IP 地址(前3個八位組) ”文本區域內輸入202.198.100，然后單擊“確定”按鈕。

圖26-9 逆向主區塊

- 397 -

第25章 DNS服務器

圖26-10 IP到名稱的翻譯

(2)打開如圖26-10所示的對話框。在該對話框中，需要輸入的項目如下： ● IP地址：在前一個窗口內輸入的前3個八位組。

● 逆向IP 地址：不可編輯。根據輸入的IP 地址自動設臵完成. ● 聯系：主區的主要電子郵件聯系地址。

● 文件名：/var/named目錄中DNS 數據庫文件的名稱。

● 主名稱服務器(SOA)：授權狀態(SOA)記錄。它指定最適合該域信息的名稱服務器。

● 序列號碼：DNS 數據庫文件的序列號碼。在每次文件發生改變時，這個號碼都應

該向前遞增，因此該區塊的次名稱服務器就能夠檢索到最新的數據。 ● 時間設臵：存儲在DNS 數據庫文件中的刷新、重試、過期和最小 TTL(活躍時間) 值。所有值都以秒為單位。

● 名稱服務器：為逆向主區添加、編輯或刪除名稱服務器。至少需要一個名稱服務器。

● 逆向地址表：在逆向主區和它們的主機名內的IP 地址列表。例如，對于逆向主區 202.198.100，可以在“逆向地址表”中添加“202.198.100.1”，以及主機名host.example.com. 。主機名一定要以點(.)結束以表明 - 398 -
