ZXDSL9806HV2.0簡明開局指南
2008年3月
1
,第1章 ZXDSL9806HV2.0簡介
1.1 槽位定義

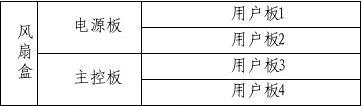

ZXDSL 9806H（V2.0）插箱由單板、背板和風扇盒組成。機框配置圖如下圖所示。
1.2 單板簡介
單板包括主控板（SCCB ）、用戶板（ASTEB ，ASTDE ，VSTDC 、ETCA 、A TLC/ATLA ）、電源板（PWAH ，PWDH ），詳見下表：
1.3 硬件安裝注意事項
機殼接地線必須安裝。
2
,走線板有2個，分左右，需要安裝，沒有裝配到9806H 設備上面；左邊走線板走電源線，右邊走線板走4塊用戶單板的用戶線纜。
如果現場發貨有前走線梁的必須安裝，且安裝在9806H 的上方，用于走光纖尾纖。光纖的尾纖彎曲度不要太小。
不允許將V2.0里的A TLC 單板插到V1.2（SCCF 單板）系統里；寬帶單板ASTEB 可以混插于2個系統里，只是firmware 的版本文件不一樣，千萬注意，升級的時候一定要采用申請版本包里的配套版本。
1.4 各站點信息檢查與收集
D:material?06h
voip站點信息收集表
3
,第2章 開局步驟
2.1 網元數據配置管理連接方式
ZXDSL 9806H（V2.0）提供2種管理方式。
● 命令行（Command Line Interface，CLI ）方式，通過超級終端登錄或Telnet 登錄實現。
● 統一網管方式，通過NETNUMEN N31網管平臺實現。
2.1.1 統一網管物理連接
通過上聯設備提供的以太口或者上聯的交換機提供的以太口或者主控板上帶外網管接口（MGT 口，用于帶外網管和設備調試）連接NETNUMEN N31網管服務器實現對網元的管理。
2.1.2 命令行方式
通過SCCF 板上的本地維護串口CONSOLE 口，實現本地超級終端管理?；蛘咄ㄟ^帶外網管接口--MGT 口，通過telnet 登錄實現。 實際開局過程中采用這種方式最為方便和直接。
2.2 命令行方式開通步驟
使用隨機發貨的串口維護電纜連接本地維護計算機的串口和SCCF 板上的CONSOLE 口通過超級終端的方式登陸網元。波特率為＜9600＞，數據位為＜8＞，奇偶校驗為＜無＞，停止位為＜1＞，流量控制為＜無＞；或直接點擊＜還原為默認值＞。
串口維護電纜的結構如下圖和表所示。
A
A 端（RJ45水晶頭）B
端
A向
B 向
4
,或者采用隨機發貨的交叉網線連接SCCF 主控板上的MGT 口和本地計算機的網口，設置計算機網卡的IP 地址和設備帶外IP 地址一個網段，通過telnet IP登陸網元。
2.2.1 登陸設備
設備安裝、電纜連接完畢。對ZXDSL 9806H系統加電。系統開始正常運行，RUN 燈閃爍。
顯示以下登錄界面，輸入用戶名＜admin ＞及密碼＜admin ＞后可以進行數據配置操作。
#################################################################### # # # Welcome to ZTE Full Service Access Platform # # # # Press Return to get started # # # # Copyright 2005-2009 , ZTE Co.,Ltd. # # # ################################################################### Login:admin
Password:admin
9806>en
Please input password:
Admin
9806#
建議：清除配置數據重啟
5
9806#erase config
9806#reboot
2.2.2 顯示設備的MAC 地址并與設備機框標示INBAND /OUTBAND MAC對比
同V1.2開局指南。
2.2.3 單板工作狀態檢查
同V1.2開局指南。
2.2.4 上聯口設置
同V1.2開局指南。
2.2.5 帶內網管的設置
同V1.2開局指南。
2.2.6 ADSL業務VLAN 的設置
同V1.2開局指南。
2.2.7 創建ADSL 限速模板文件
同V1.2開局指南。
2.2.8 設置ADSL 用戶端口的參數
同V1.2開局指南。
2.2.9 保存數據
9806# copy running start
2.2.10 窄帶用戶的開通
1、IP 注冊方式
1． 增加窄帶網絡對應的vlan ，將上聯口加入該vlan 。
9806(config)# add-vlan 801 （注VOIP ）
9806(config)# vlan 801 5/1-2 tag
6
,9806(config)# uplink-mode cascade master-port 5/1 （上聯口模式為級聯模式，哪一個口為主上聯模式）
2． 配置分配給9806H 的voip 語音對應的IP 以及route 信息。 9806(config)# ip subnet 202.109.228.2 255.255.255.0 801 voip
注意：后面有個voip 的參數，否則會導致H248不通。
9806(config)# ip route 0.0.0.0 0.0.0.0 202.109.228.1 （配置缺省路由） 如果組網中網管網絡和voip 語音網絡是不同的網絡，則還要配置單獨的網管ip 。
這些配置好了。就可以ping SS 了。ping 通就表示整個網絡配置ok 了。
3、配置MG ：
由于在config 下配置ip subnet的時候我們就已經配置好9806H 的信令I(lǐng)P ，因此在這里不需要再配置MG IP，只要檢查9806H 的所分配的voip 信令對應的IP 地址是否正確，使用get- mgbaseattr檢查MG 的ip 是否正確。 9806# ag
9806(ag)#
9806(ag)# get-mgbaseattr
MGID: 1
PROTYPE: H248
VERSION: 1
ENCODETP: TEXT
MGIP: 202.109.228.2
MGMASK: 255.255.255.0
MGPORT: 2944
TRANSLAY: IP
TRANSPRO: UDP
DOMNAME:
MGINFO: USE IP
MGCID1: 1
MGCID2: 0
7
,MGCID3: 0
MGCID4: 0
SELFEXCHANGE: disable
PROTECTCALL: disable
DISASTERPROT: disable
CURMGCID: 1
當然也可以使用mod-mgip 命令修改缺省數據。例如修改IP 地址為10.63.198.250，修改如下所示：
9806(ag)#mod-mgip oldip 202.109.228.2 newip 10.63.198.250 newmask 255.255.255.0
4、配置MGC ：
根據軟交換的IP 地址，使用mod-mgc 命令修改缺省數據。例如軟交換的IP 地址202.109.211.242，修改如下所示：
9806(ag)# mod-mgc mgcid 1 mgcip 202.109.211.242
查看數據：
9806(ag)# get-mgc mgcid 1
MGCID: 1
MGCTYPE: 1
MGCIP: 202.109.211.242
MGCPORT: 2944
DOMNAME:
MGCINFO: USE IP
MD5INFO: 0
-------------------------------------------------------------------------------- 1 rows are effected
5、檢查路由：
在config 下面我們已經配置過了缺省路由的話，在這里只需要檢查路由是否正確。通過get-voip-config 檢查。
9806(ag)# get-voip-config
mgid: 1
8
,type: media
ipaddr: 202.109.228.2
submask: 255.255.255.0
nexthop: 202.109.228.1
port: 10000
-------------------------------------------------------------------------------- mgid: 1
type: control
ipaddr: 202.109.228.2
submask: 255.255.255.0
nexthop: 202.109.228.1
port: 2944
-------------------------------------------------------------------------------- 2 rows are effected
如果要修改路由器的IP 為10.63.198.1，如下所示：
9806(ag)# mod-voip-route mgid 1 type 1 nexthop 10.63.198.1
6、配置SLC termination ID：
9806H 缺省的窄帶用戶電路的 terminatioin id
和SS 對應一致的termination id。
9806(ag)# del-slctermid beginslot 1 num 192
9806(ag)# add-slctermid beginslot 1 num 48 tmidfix USER00 ype 3 digitlen 3 mgid 1
添加SLC 用戶資源：
● Tmidfix ：即SLC 用戶資源字符串前綴。
● Type ：資源命名規則模板。
● Digitlen ：字符串末尾編號位數。
上命令添加SLC 用戶資源為：
USER00000 – USER00047
9 配置是USER000-USER191，如果和SS 上不一致，則需要先刪除，然后在加上
,7、修改IPS termination ID：
9806H 缺省的ips termid配置是RTP000-RTP119, 如果和SS 上不一致，則需要先刪除，然后在加上和SS 對應一致的termid 。
9806(ag)# del-ipstermid
9806(ag)# add-ipstermid tmidfix RTP type 3 digitlen 4 mgid 1
● Tmidfix ：即IPS 用戶資源字符串前綴。
● Type ：資源命名規則模板。
● Digitlen ：字符串末尾編號位數。
命令添加IPS 用戶資源為： RTP0000-RTP0127
8、查看H248狀態：
經過以上步驟，窄帶數據就配置完畢。為了檢查配置數據是否生效，可以查看H248的狀態：
9806(ag)# h248state
H248-SS link status(H248Trkplink) : OK. MGCid is 1.
如果顯示OK 則表示數據配置正確，窄帶業務已經正常工作。
9、配置好了后要記得在9806#下輸入save 命令保存數據。
2、域名注冊方式
在配置數據時，設備的IP 地址是不可以缺少的。其他的諸如：路由、SLC termination ID ，RTP termination ID 等也需要配置。為了使用域名注冊，需要在配置時增加下面兩個配置。
1． 配置MG 設備（如ZXDSL9806HV2）本身的域名及注冊方式，例如采用我們設備的帶內MAC 地址。
有關設備MAC 地址：MAC 地址貼在機殼的外面，另外如果主控板的MAC 地址和機殼上標注的MAC 不一樣，建議進行修改保存并重起設備，使之生效。配置命令是：
9806# config
9806(config)# mac inband
