如何配置Tomcat 以支持SSL

1、技術背景

SSL(Server Socket Layer)簡介

在網絡上信息在源-宿的傳遞過程中會經過其它的計算機。一般情況下，中間的計算機不會監聽路過的信息。但在使用網上銀行或者進行信用卡交易的時候有可能被監視，從而導致個人隱私的泄露。由于Internet 和Intranet 體系結構的原因，總有某些人能夠讀取并替換用戶發出的信息。隨著網上支付的不斷發展，人們對信息安全的要求越來越高。因此Netscape 公司提出了SSL 協議，旨在達到在開放網絡(Internet)上安全保密地傳輸信息的目的，這種協議在WEB 上獲得了廣泛的應用。 之后IETF(www.ietf.org)對SSL 作了標準化，即RFC2246，并將其稱為TLS （Transport Layer Security），從技術上講，TLS1.0與SSL3.0的差別非常微小。

SSL 工作原理

SSL 協議使用不對稱加密技術實現會話雙方之間信息的安全傳遞?？梢詫?shí)現信息傳遞的保密性、完整性，并且會話雙方能鑒別對方身份。不同于常用的http 協議，我們?cè)谂c網站建立SSL 安全連接時使用https 協議，即采用https://ip:port/的方式來訪問。

當我們與一個網站建立https 連接時，我們的瀏覽器與Web Server之間要經過一個握手的過程來完成身份鑒定與密鑰交換，從而建立安全連接。具體過程如下：

1. 用戶瀏覽器將其SSL 版本號、加密設置參數、與session 有關的數據以及其它一

些必要信息發送到服務器。

2. 服務器將其SSL 版本號、加密設置參數、與session 有關的數據以及其它一些必

要信息發送給瀏覽器，同時發給瀏覽器的還有服務器的證書。如果配置服務器的

SSL 需要驗證用戶身份，還要發出請求要求瀏覽器提供用戶證書。

3. 客戶端檢查服務器證書，如果檢查失敗，提示不能建立SSL 連接。如果成功，那

么繼續。

4. 客戶端瀏覽器為本次會話生成pre-master secret ，并將其用服務器公鑰加密后發

送給服務器。

5. 如果服務器要求鑒別客戶身份，客戶端還要再對另外一些數據簽名后并將其與客戶

端證書一起發送給服務器。

6. 如果服務器要求鑒別客戶身份，則檢查簽署客戶證書的CA 是否可信。如果不在信

任列表中，結束本次會話。如果檢查通過，服務器用自己的私鑰解密收到的

pre-master secret，并用它通過某些算法生成本次會話的master secret。

7. 客戶端與服務器均使用此master secret 生成本次會話的會話密鑰(對稱密鑰) 。在

雙方SSL 握手結束后傳遞任何消息均使用此會話密鑰。這樣做的主要原因是對稱

加密比非對稱加密的運算量低一個數量級以上，能夠顯著提高雙方會話時的運算速

度。

8. 客戶端通知服務器此后發送的消息都使用這個會話密鑰進行加密。并通知服務器客

戶端已經完成本次SSL 握手。

9. 服務器通知客戶端此后發送的消息都使用這個會話密鑰進行加密。并通知客戶端服

務器已經完成本次SSL 握手。

10. 本次握手過程結束，會話已經建立。雙方使用同一個會話密鑰分別對發送以及接受

的信息進行加、解密。

2、Java 環境配置

2.1 JSSE: Java SSL extension

用來支持Java 程序的SSL 。

2.2 Keystore

Java 把密鑰、證書等都放到一個文件中，并且一個文件可以放多個密鑰對和證書信息，并用別名alias 來區分不同的密鑰和證書，存放這些信息的文件叫做keystore 。

2.3 Keytool

JDK 自帶的用于管理keystore 的工具，具有密鑰生成、導入、導出，證書生成、導入、導出等強大的功能。

2.4 安裝配置

確定已安裝有JDK1.2以上版本(java -version)；如果你的機器安裝了jdk1.4 以上版本（集成了SSL 、keystore 和keytool ），則可略過下面的步驟。

下載JSSE ，URL: (注意，JDK1.4以

上版本已經集成JSSE 了，不需要再下載) ，一般來說都只能download 全球版本（還有個版本是美國/加拿大版本，加密位數沒有限制）；

安裝JSSE ，主要是把JSSE 包內的lib/*.jar拷貝到JA V A_HOME/jre/lib/ext/下，并且

加入到CLASSPA TH 中 (這一步很重要) ；

編輯JA V A_HOME/jre/lib/security/java.security文件，主要是添加：

security.provider.1=sun.security.provider.Sun （一般系統本來就有這一行）

（注意數字2應該是你的系統security.provider.2=com.sun.net.ssl.internal.ssl.Provider

確定你的系統有下面文件的其中一個：

1) JA V A_HOME/jre/lib/security/jssecacerts或者

2) JA V A_HOME/jre/lib/security/cacerts 原有的最大provider 數再加一，不一定是2；但一般把它的優先級設為2，而改其它的）

3、申請服務器證書過程

申請服務器證書過程如下：

建立保存證書相關信息的目錄

如：e:myServerCert。

在dos 窗口中敲入以下命令生成keystore 文件，如圖一所示

％java_homebinkeytool -genkey -alias tomcatTest -keyalg RSA -size 2048 -keystore e:myServerCertserverKey.keystore

說明：

將提示您輸入保護keystore 的密碼，至少為六位。

注意問題：姓氏可輸入域名，中國的國家代碼是：CN

-lias tomcatTest 中的tomcatTest 為別名 可以任意輸入

請到e:myServerCert 目錄下確認是否生成文件 serverKey.keystore

沒有-size 2048的指定，默認產生的是2048位的密鑰對

圖一

產生certificate signature request (CSR) 用來向CA 頒發機構申請有效

的服務器證書

％java_homebinkeytool –certreq -keyalg RSA -alias tomcatTest -file e:myServerCert ?rtreq.csr -storepass lxz2003 -keystore e:myServerCertserverKey.keystore

命令行的說明：

-alias tomcatTest 在生成.keystore 的別名

-storepass 訪問.keystore 的密碼

-file certreq.csr 生成證書請求存放的文件

在e:myServerCert目錄下找到certreq.csr 文件用文本編輯器（如notepad.exe 、ultraedit.exe ）打開（注意千萬不要改變其中的內容或用word 等帶有一定格式的字處理軟件編輯或存儲以上信息。）文件內容類似如下:

-----BEGIN NEW CERTIFICATE REQUEST-----

MIIBqjCCARMCAQAwajELMAkGA1UEBhMCQ04xEjAQBgNVBAgTCWd1YW5nZG9u c2hlbnpoZW4xDzANBgNVBAoTBmJ5dHRlcjEPMA0GA1UECxMGYnl0dGVyMRIwEAY MC4wLjEwgZ8wDQYJKoZIhvcNAQEBBQADgY0AMIGJAoGBALKNsefgVD4KhkgKfY PP7ctq4wMqR807Q joeqqu78hwD4Dd8I4R7Fg6pl6GGMhuOVG s7j59Qf s9pdUM/Sj5ex IM5skhiYSsIgsDWMY/mMl2u212AeNKxR2bzRrWtT0OUv1yHvCmE6CmifqKce51R3Ag BgkqhkiG9w0BAQQFAAOBgQBOq79Rhmt2yo1B2ezUBAv6ieyMLGvYxDID/ SU8UpKw0 rpdpPEQjOPKDnQW1gXyU5zxheWMCh7K4p/r2NNf2cvzs3hGvESwx2/cjDo2q246EoZqy/ LfaUqDbvqCEVS29Z/0tL h6GEcsQU /P6wVvOZ0MFA==

-----END NEW CERTIFICATE REQUEST-----

登陸到CFCA 網站提交證書請求，下載證書

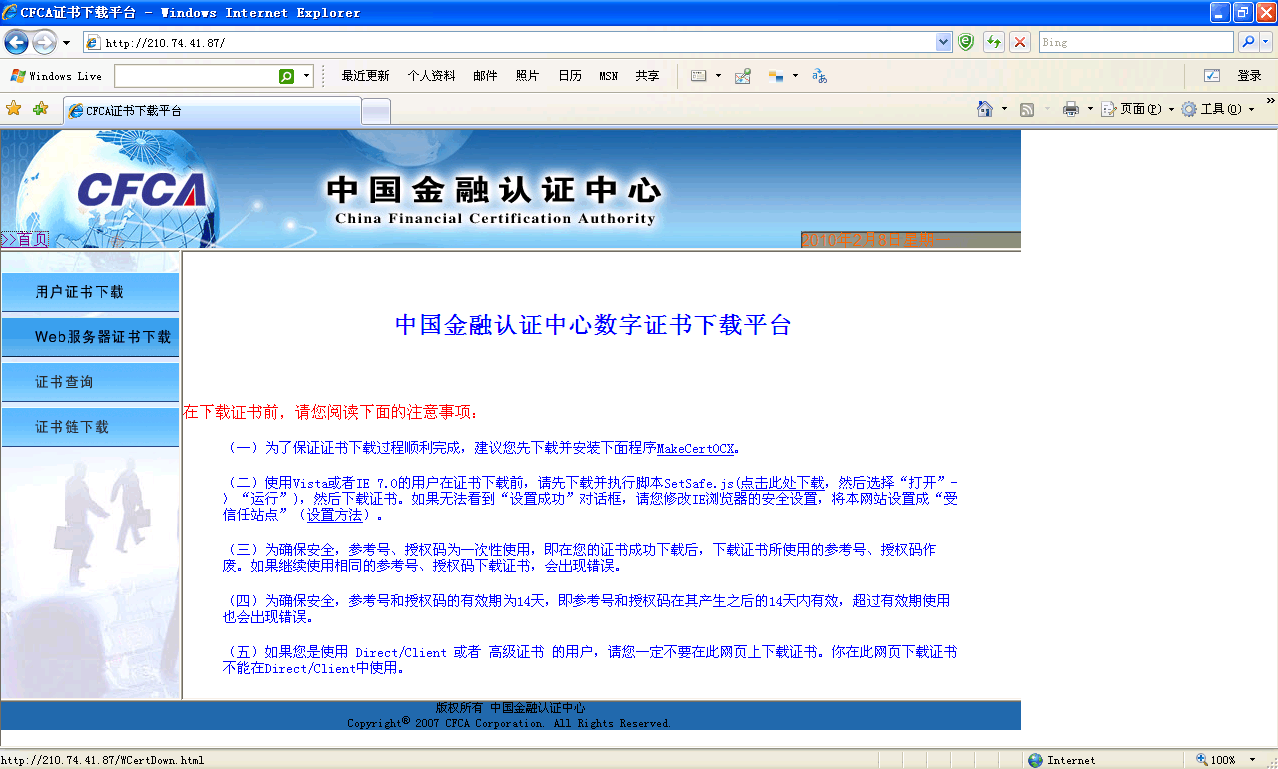

得Web Server證書的參考號和授權碼后，訪問CFCA 統一下載平臺（生產系統，測試系統：）。

進入界面后，如果沒有下載CA 證書鏈的話，可以在該頁面上先點擊下載證書鏈（詳細介紹見本章4.2），然后點擊“Web 服務器證書下載”

選擇“接受此協議”進入下載界面，輸入?yún)⒖继?hào)和授權碼，并在“選項”中選擇返回的證書的數據格式。例如選擇DER （默認的方式），把前面得到的PKCS#10格式證書請求（certreq.csr 中的內容）粘貼到下面的文本框。

提交該表單，證書將被產生并返回。

保存證書到指定目錄，證書申請完成

5、安裝下載CFCA 測試證書鏈

在在證書下載平臺（測試系統：

產系統http://www.cfca.com.cn/tongyi/）選擇證書鏈下載，

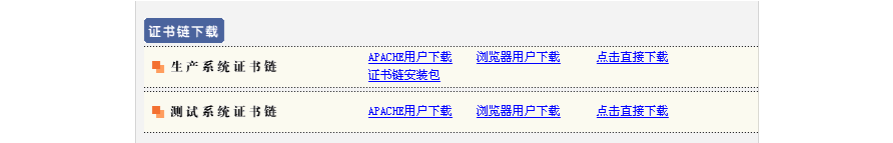

下載根證書鏈（將CFCA ROOT CA及CFCA OPERATION CA2下的內容分被保存為文件），即獲得b_Cert.zip

或者直接在CFCA 網站上下載證書鏈（選擇APACHE 用戶下載）：http://www.cfca.com.cn/zhengshu/zhengshu.htm#2

解壓b_Cert.zip（生產系統）后，可以看到文件Root_CA.cer，Operation_CA2.cer。 解壓b_Tcerts.zip（測試系統）后，可以看到文件CFCARCA.cer ，CFCATESTCA.cer 。 以生產系統為例：1744307125

導入可信任的根證書到你的.keystore 文件中

％java_homebinkeytool -import -alias root –storepass changeit -keystore

％java_home jrelibsecurity?certs -trustcacerts -file C:Downloadsb_TcertsRoot_CA.cer（如果是測試系統就是CFCARCA.cer ）

導入可信任的中級證書到你的.keystore 文件中

％java_homebinkeytool -import -alias ca2 –storepass changeit -keystore

java_home jrelibsecurity?certs -trustcacerts -file C:Downloadsb_Tcerts Operation_CA2.cer（如果是測試系統就是CFCATESTCA.cer ）

導入剛申請的服務器證書到你的.keystore 文件中

％java_homebinkeytool -import -alias tomcatTest -storepass lxz2003 -keystore

e:myServerCertserverKey.keystore -trustcacerts -file e:myServerCertservercert.cer

注意：-storepass 、-keystore 后面的參量與導入CA 證書的時候不同?。?！

驗證keystore 中的key pairs 和CA 的有效性

％java_homebinkeytool -list –v -alias tomcatTest –storepass lxz2003 -keystore e:myServerCertserverKey.keystore

屏幕輸出如下，圖十。

圖十

6、配置服務器（TOMCAT ）開啟SSL 服務

6.1 修改tomcat 配置文件server.xml

打開TOMCAT 安裝目錄的confserver.xml文件找到如下文本，取消注釋，添加下面的紅色標注內容：

port="8443" minProcessors="5" maxProcessors="75"

enableLookups="true"

acceptCount="100" debug="0" scheme="https" secure="true"

useURIValidationHack="false" disableUploadTimeout="true">

clientAuth="true" protocol="TLS"

/>

TOMCAT5.5按照如下配置：

maxThreads="150" minSpareThreads="25" maxSpareThreads="75"

enableLookups="false" disableUploadTimeout="true"

acceptCount="100" scheme="https" secure="true"

clientAuth="true" sslProtocol="TLS"

truststoreFile="H:?caratrust.keystore"——證書鏈文件，相當于前文的cacerts 文件。

truststorePass=" keystoreFile="H:?caraserverssl.keystore" ——服務器證書文件，

——相當于前文的serverKey.keystore 文件

keystorePass="" >

由于tomcat 不同版本在配置服務器證書的部分有可能有不同，所以把我們已知的tomcat 版本配置的情況補充在附錄，作為參考。

clientAuth="true"：要求客戶端必須出示證書，雙向SSL ；

clientAuth="want"：客戶端可以出示證書也可以選擇不出示證書，單雙向SSL ； clientAuth="true"：客戶端無須出示證書，單向SSL 。

6.2 測試服務器證書是否成功安裝

重新啟動TOMCA T, 打開IE 瀏覽器在地址欄內輸入：https://127.0.0.1:8443/index.jsp出現如下頁面表示TOMCA T 服務器證書配置成功，圖十一

圖十一

圈選部分雙擊可顯示證書信息。

如果在TOMCAT 的server.xml 配置中將clientAuth="false"改為“true ”，則客戶端必須申請客戶端證書，如沒有客戶端證書則被拒絕訪問（最好設置為true ）顯示如下頁面，圖十二。

圖十二

7附錄

由于tomcat 不同版本在配置服務器證書的部分有可能有不同，所以把我們已知的tomcat 版本配置的情況補充在此，作為參考。

7.1 Tomcat6.0 SSL的配置

1. 參考：

Tomcat 6.0 自帶的文檔docs/ssl-howto.html，詳細介紹了配置過程。

2. 目的：

以下詳細描述配置過程，僅作為備忘錄。

3. 備忘錄：

Step1，安裝tomcat 6.0.18，此為當前最新版本，需JDK5.0或以上。

l JDK 安裝后，可以在命令行下使用如下命令檢測是否成功。

C:Documents and Settingsnew>java -version

java version "1.6.0_10"

Java(TM) SE Runtime Environment (build 1.6.0_10-b33)

Java HotSpot(TM) Client VM (build 11.0-b15, mixed mode, sharing)

看到以上藍色信息，則表示JDK 安裝配置成功。

l Tomcat 的運行需要配置JDK_HOME和JRE_HOME環境變量，JRE_HOME默認等于JDK_HOME的值。

Step2，創建服務器端certificate keystore和自簽名certificate 。

在命令行下使用如下命令：

C:Documents and Settingsnew>keytool -genkey -alias mykey -keyalg RSA -keystore

server.keystore

輸入keystore 密碼：123456

再次輸入新密碼:123456

您的名字與姓氏是什么？

[Unknown]： dinstone

您的組織單位名稱是什么？
