實驗一 TCP/IP屬性設置與測試

【一】實驗?zāi)康?/p>

1. 通過實驗學習局域網接入Internet 時的TCP/IP屬性的設置；

2. 掌握ping 、ipconfig 等命令的使用；

3. 熟悉使用相關命令測試和驗證TCP/IP配置的正確性及網絡的連通性。

【二】實驗要求

1. 設備要求：計算機2臺以上（裝有Windows 2000/XP/2003操作系統、裝有網卡已聯網）；

2. 分組要求：2人一組，合作完成。

【三】實驗預備知識

1. IP地址、子網掩碼、默認網關、DNS 服務器

（1）IP 地址

IP 地址（IP Address ）就是給每個連接在Internet 上的主機分配的一個32bit 二進制地址，為了方便人們的使用，IP 地址經常被寫成十進制的形式，中間使用符號“.”分開不同的字節，IP 地址它就像一個人可以合法的在社會上辦理銀行卡、移動電話等社會活動所需要一個身份證號標識一樣。

所有的IP 地址都由國際組織NIC （Network Information Center）負責統一分配，目前全世界共有三個這樣的網絡信息中心：InterNIC （負責美國及其他地區）、ENIC （負責歐洲地區）、APNIC （負責亞太地區），我國申請IP 地址要通過APNIC ，APNIC 的總部設在澳大利亞布里斯班。申請時要考慮申請哪一類的IP 地址，然后向國內的代理機構提出。

（2）子網掩碼

子網掩碼(subnet mask)又叫網絡掩碼、地址掩碼、子網絡遮罩，它是一種用來指明一個IP 地址的哪些位標識的是主機所在的子網以及哪些位標識的是主機的位掩碼。子網掩碼不能單獨存在，它必須結合IP 地址一起使用。子網掩碼只有一個作用，就是將某個IP 地址劃分成網絡地址和主機地址兩部分。

（3）默認網關

默認網關（Default Gateway ）是一個可直接到達的 IP 路由器的 IP 地址，配置默認網關可以在 IP 路由表中創建一個默認路徑，一臺主機可以有多個網關。默認網關的意思是一臺主機如果找不到可用的網關，就把數據包發給默認指定的網關，由這個網關來處理數據包，它就好像一所學校有一個大門，我們進出學校必須經過這個大門，這個大門就是我們出入的默認關口?，F(xiàn)在主機使用的網關，一般指的是默認網關。 一臺主機的默認網關是不可以隨隨便便指定的，必須正確地指定，否則一臺主機就會將數據包發給不是網關的主機，從而無法與其他網絡的主機通信。

（4）DNS 服務器

DNS 服務器 (Domain Name System或者Domain Name Service) 是域名系統或者域名服務，域名系統為Internet 上的主機分配域名地址和IP 地址。用戶使用域名地址，該系統就會自動把域名地址轉為IP 地址。域名服務是運行域名系統的Internet 工具。執行域名服務的服務器稱之為DNS 服務器，通過DNS 服務器來應答域名服務的查詢。TCP/IP屬性設置中填入的是DNS 服務器的IP 地址。

2. Ping命令

Ping 命令是最常用的一種網絡命令，用于確定本地主機是否能與另一臺主機交換（發送與接收）數據報。根據返回的信息，可以推斷TCP/IP參數是否設置正確以及運行是否正常。按照缺省設置，Windows 上運行的Ping 命令發送4個ICMP （互聯網控制報文協議）回送請求，每個32字節數據，如果一切正常，應能得到4個回送應答。

Windows 中的ping 命令形式如下。表1.1給出了Ping 命令各選項的具體含義。

ping [-t] [-a] [-n count] [-l size] [-f] [-i TTL] [-v TOS] [-r count] [-s count] [[-j host-list] | [-k

host-list]] [-w timeout] 目的主機/IP地址

表1.1 Ping 命令選項

正常情況下，使用Ping 命令來查找問題所在或檢驗網絡運行情況時，需要使用許多次Ping 命令，如果所有都運行正確，則可以相信基本的連通性和配置參數沒有問題；如果某些Ping 命令出現運行故障，它也可以指明問題所在。下面就給出一個典型的檢測次序及對應的可能故障。

（1）ping 127.0.0.1

這個Ping 命令被送到本地計算機的IP 軟件，如果運行出現故障，則表示TCP/IP軟件安裝或運行存在某些問題。

（2）ping 本機IP

這個命令被送到計算機所配置的IP 地址，計算機始終都應該對該P(yáng)ing 命令作出應答，如果沒有，則表示本地配置或安裝存在問題。出現此問題時，局域網用戶請斷開網絡電纜，然后重新發送該命令。如果網線斷開后本命令正確，則表示另一臺計算機可能配置了相同的IP 地址。

（3）ping 局域網內其他IP

這個命令應該離開本地計算機，經過網卡及網絡電纜到達其他計算機，再返回。收到回送應答表明本地網絡中的網卡和載體運行正確。但如果收到0個回送應答，那么表示子網掩碼不正確或網卡配置錯誤或電纜系統有問題。

（4）ping 網關IP

這個命令如果應答正確，表示局域網中的路由器正在運行并能夠作出應答。

（5）ping 遠程IP

如果收到4個應答，表示成功的使用了缺省網關。對于撥號上網用戶則表示能夠成功的訪問Internet （但不排除ISP 的DNS 會有問題）。

（6）ping localhost

localhost 是操作系統的網絡保留名，它是127.0.0.1的別名，每臺計算機都應該能夠?qū)⒃撁洲D(zhuǎn)換成該地址。如果ping 命令不能正確運行，則表示主機文件（/Windows/host）中存在問題。

（7）ping www.xxx.com（如www.sise.com.cn ）

對這個域名執行Ping www.xxx.com 地址，通常是通過DNS 服務器。如果這里出現故障，則表示DNS 服務器的IP 地址配置不正確或DNS 服務器有故障（對于撥號上網用戶，某些ISP 已經不需要設置DNS 服務器了）。也可以利用該命令實現域名對IP 地址的轉換功能。

如果上面所列出的所有Ping 命令都能正常運行，那么我們對自己的計算機進行本地和遠程通信的功能基本上就可以放心了。但是，這些命令的成功并不表示我們所有的網絡配置都沒有問題，例如，某些子網掩碼錯誤就可能無法用這些方法檢測到。

3. IPConfig命令

IPConfig 命令和Windows 95/98中的WinIPcfg 用于顯示當前的TCP/IP配置的設置值。這些信息一般用來檢驗人工配置的TCP/IP設置是否正確。但是，如果本地計算機和所在的局域網使用了動態主機配置協議（DHCP ），這個程序所顯示的信息也許更加實用。這時，IPConfig 可以讓我們了解自己的計算機是否成功的租用到一個IP 地址，如果租用到則可以了解它目前分配到的是什么地址。了解計算機當前的IP 地址、子網掩碼和缺省網關實際上是進行測試和故障分析的必要項目。

（1）ipconfig

當使用IPConfig 時不帶任何參數選項，那么它為每個已經配置了的接口顯示IP 地址、子網掩碼和缺省網關值。

（2）ipconfig/all

當使用all 選項時，IPConfig 能為DNS 和WINS 服務器顯示它已配置且所要使用的附加信息（如IP 地址等），并且顯示內置于本地網卡中的物理地址（MAC ）。如果IP 地址是從DHCP 服務器租用的，IPConfig 將顯示DHCP 服務器的IP 地址和租用地址預計失效的日期。

（3）ipconfig/release和ipconfig/renew

這是兩個附加選項，只能在向DHCP 服務器租用其IP 地址的計算機上起作用。如果輸入ipconfig/release，那么所有接口的租用IP 地址便重新交付給DHCP 服務器（歸還IP 地址）。如果輸入ipconfig/renew，那么本地計算機便設法與DHCP 服務器取得聯系，并租用一個IP 地址。請注意，大多數情況下網卡將被重新賦予和以前所賦予的相同的IP 地址。

【四】實驗內容與步驟

本實驗指導在Windows XP系統中完成。

1. TCP/IP屬性設置連入局域網

（1）打開“控制面板”，雙擊“網絡連接”進入網絡連接窗口（或者在桌面上，右鍵單擊“網上鄰居”，在彈出菜單中選擇“屬性”，進入網絡連接窗口），如圖1.1所示。

圖1.1 “網絡連接”窗口

（2）右鍵單擊“本地連接”，在彈出菜單中選擇“屬性”，進入“本地連接屬性”窗口，如圖

1.2所示。

圖1.2 “本地連接屬性”窗口

（3）選擇“Internet 協議（TCP/IP）”，單擊“屬性”，進入“Internet 協議（TCP/IP）屬性”窗口，如圖1.3所示。單擊“使用下面的IP 地址”標簽，配置本機的IP 地址和子網掩碼、默認網關和DNS 服務器。配置完后，單擊“確定”按鈕。

圖1.3 “Internet 協議（TCP/IP）屬性”窗口

注意，網絡中每臺計算機的IP 地址必須是唯一的。本實驗指導以172.16.20.100為例，實驗中可根據實驗室的具體IP 情況進行設置。請將具體設置情況記錄下表2.2：

2. 使用ipconfig 命令查看和驗證TCP/IP屬性設置值

（1）點擊“開始”－“運行”，敲入“cmd ”然后回車，鍵入命令ipconfig 相關命令。請將具體的選項情況記錄下表2.2：

（2）檢查選項是否和設置相同（可對照上面兩個表格），若不同則需重新設置。 3. 使用ping 命令測試網絡連通性

在命令窗口（cmd 窗口）使用Ping 相關命令測試網絡連通性，請將相關數據記錄在下表2.3，根據數據請分析網絡的連通性。

【五】練習與思考

1. 選擇題

（1）在Windows2000操作系統的客戶端可以通過（ ）命令查看DHCP 服務器分配給本機的IP 地址。

A.config B.ifconfig C.ipconfig D.route （2）在Windows2000操作系統中，配置IP 地址的命令是（① ）。若用ping 命令來測試本機是否安裝了TCP/IP協議，則正確的命令是（② ）。如果要列出本機當前建立的連接，可以使用的命令是（③ ）。

①A.winipcfg B.ipconfig C.ipcfg D.winipconfig ②A.ping 127.0.0.0 B.ping 127.0.0.1 C.ping 127.0.1.1 D.ping 127.1.1.1 ③A.netstat -s B.netstat -0 C.netstat -a D.netstat -r （3）在Windows 中，ping 命令的-n 選項表示（ ）。

A.ping 的次數 B.ping 的網絡號

C. 數字形式顯示結果 D. 不要重復，只ping 一次 （4）在Windows 中，tracert 命令的-h 選項表示（ ）。

A. 指定主機名 B. 指定最大跳步數 C. 指定達到目標主機的時間 D. 指定源路由

（5）某校園網用戶無法訪問外部站點210.102.58.74，管理人員在Windows 操作系統下可以使用（ ）判斷故障發生在校園網內還是校園網外。

A.ping 210.102.58.74 B.tracert 210.102.58.74 C.netstat 210.102.58.74 C.arp 210.102.58.74

2. 思考題

某人配置“Internet 協議（TCP/IP）屬性”以后，使用ipconfig 命令驗證配置的選項，其結果

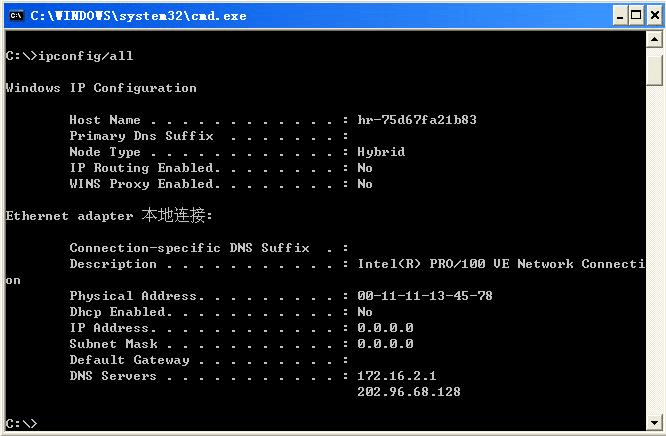

如圖1.4所示，IP 地址和子網掩碼選項分別是0.0.0.0。請分析可能導致這種情況的原因，并如何解決這個問題。

圖1.4 使用ipconfig 命令查看配置結果
