域的配置
一、基本概念1、活動目錄名稱的來源。類似字典,要查一個字必須先從字典的目錄著手。而字典目錄是經過合理規劃過的。例如:按偏旁查,按拼音查。若按拼音查,又分a~z。這便是典型的結構化思路。而活動目錄也采用
一、基本概念
1、活動目錄名稱的來源。
類似字典,要查一個字必須先從字典的目錄著手。而字典目錄是經過合理規劃過的。例如:按偏旁查,按拼音查。若按拼音查,又分a~z。這便是典型的結構化思路。而活動目錄也采用了這個思路,將網絡資源結構化(如:計算機、用戶、打印機),以層次結構將它們組織起來,方便檢索。
2、AD 能做什么?
集中、分散資源管理。
既集中又分散看似矛盾,但并不矛盾?!凹小敝傅氖菍⒎植荚诓煌锢淼貐^(qū)的計算機資源以特定的層次結構規劃起來。例如,最高管理員為公司劃分開發部、銷售部等組織單元。開發部又分為團隊1、團隊2等組織單元。
“分散”指的是不同的組織單元由各自的管理員負責。因為最高管理員不可能事必躬親,組織單元內部的細節事務還是由本組織單元的負責人處理較為妥當。此時,最高管理員就需要為每個組織單元分配各自的管理員。
3、邏輯結構【AD 用戶和計算機】
涉及概念眾多,包括森林,域樹,域,組織單元(OU )。它們之間的關系類似于學校組成。大一點的學校一般分為南區、北區或者新校區、老校區。校區里面有很多教學樓,教學樓由許多層,每一層又有學生、老師、設備。其實這種組成關系和森林,域樹,域,組織單元(OU ),用戶、計算機、打印機的關系一樣。即森林(學校)——域樹(南區、北區或新校區、老校區)——域(教學樓,一個域可能由多個DC 控制)——OU (教學樓的每一層)——用戶、計算機、打印機(每層的學生、老師、設備)。整體結構如下圖所示。
額外注意的知識點:
a 、域由一臺或多臺域服務器(DC )控制,它能提供域名字空間,存儲活動目錄數據庫。 b 、域樹中有的域之間有的呈現父子關系。雖然域樹和域樹之間不共享名稱空間。但子域和父域之間共享名稱空間,子域延續父域,就像兒子跟著父親姓一樣。例如,父域為root.com ,子域為sub.root.com 。此外,子域與父域之間除了信賴關系外,沒有任何關系,兩邊的管理是完全獨立的。例如,父域的管理員不能管理子域,子域的管理員不能管理父域。父域的管理員在子域僅相當于一個普通的用戶。
c 、森林內的所有域允許相互訪問。森林間的所有域不允許相互訪問。并且建議一個公司只存在一個森林。
,4、物理結構【AD 站點和服務】
要實現邏輯上的統一,讓共享出來的資源對于每臺域成員計算機時刻保持最新,就得要求各域中的域服務器(DC )每隔一段時間就要相互復制數據以便同步。而為了高效復制,常把一組高度可靠的物理鏈路劃分為一個站點,方便復制AD 活動目錄。
站點類似于學校中的新校區、老校區或南區、北區。同一站點下的DC 之間相互復制,不壓縮流量。不同站點下的DC 之間相互復制,需要壓縮流量。差不多壓縮到原來的15左右。例如,新校區內部的計算機復制相對比較通暢,不需要壓縮流量。但新校區的計算機與老校區的計算機復制就不比校園內部復制那么暢通了,此時就需要壓縮流量。
復制原理如下圖所示。例如,新校區中有四個教學樓,每個教學樓有一個DC ,分別是A1、A2、A3、A4。老校區中有三個教學樓,每個教學樓有一個DC ,分別是B1、B2、B3。 新校區內的復制不需壓縮,老校區內的復制無需壓縮,新老校區的復制需要壓縮。具體的復制拓?fù)淙缦聢D所示。
這個復制拓?fù)洳皇侨斯ぎa(chǎn)生的,而是由各個DC 內部的KCC 自動執行復制。只要域搭建好后,就自動進行。
額外注意的知識點:
a .域和站點之間本沒有必然的關系,完全是為了更好地復制才聯系在一起。
一個域可以屬于不同的站點。一個站點也可以包含不同的域。
b .可通過配置計劃的方法控制DC 之間如何復制。例如,定制什么時間去進行一個復制。對于站點內的復制,采用的是通知機制。即當DC 上的數據庫更新時,它會去通知其他計算機復制。而站點與站點之間成為寬帶連接,走Internet ,相對速度比局域網會慢很多。如下圖所示。
二、活動目錄邏輯部署方案設計及實驗?zāi)繕?biāo)
以一家北京公司的成長為案例,不斷提出問題,不斷解決問題。
1、問題ⅰ的提出與解決
公司目前未部署域,員工都在工作組環境下工作,此時存在以下三個不足。
a. 資源檢索不方便。例如,兩位員工在不同的辦公室工作。若要共享資源,他們必須事先知道對方具體的IP 地址或計算機名稱。雖然【網絡鄰居】能做到這一點,但性能很慢,且檢索結果雜亂無章。
b. 訪問資源的權限難以控制。例如,張三只能讀取某個共享文件夾的內容。李四既能讀取也能修改某個共享文件夾的內容。雖然文件的【共享】和【安全】可以做到這一點,但僅適用于用戶少的情況,人數一多,這種配置就吃不消了。
c. 只能在本機登錄,不能在其他計算機以自己的賬號登錄。例如,一位員工的辦公室在五樓。此時他跑到一樓去幫同事安裝軟件。然而,他忘帶軟件包,又忘記為五樓那臺自己的計算機設共享。這時,他不得不再跑一趟五樓,去取軟件包。
為解決該問題,需要在公司內找一臺服務器充當域服務器,部署活動目錄(全新的域),取名root.com 。只要員工的計算機加入進這個域,就能成為域成員,輕而易舉地解決問題ⅰ。
2、問題ⅱ的提出及解決
當用過一段時間后,發現域服務器不穩定,有當機的可能。這樣會導致所有域成員沒辦法訪問網絡資源。
為解決該問題,需要在root.com 這個域中增加一臺額外的域服務器,用于備份root.com 這個域的數據庫。
,3、問題ⅲ的提出
隨著業務的發展,公司在杭州建立了一個子公司。這個子公司和主公司的管理雖然完全獨立,但在名稱上希望一看就知道是一個集團的。
為解決該問題,需要基于root.com 建立一個新子域,名字叫做subdom.root.com 。
4、問題ⅳ的提出
隨著業務的發展,公司現在需要拆分或處理不良資產,在廣州又獨立出一個新公司。這個新公司本質上與主公司同屬一個集團,但希望在名字上看不出來,給人以兩個公司的錯覺。
為解決該問題,需要基于root.com 建立一個全新域樹,名字叫做new.com 。
5、實驗?zāi)繕?biāo)。
以上四種情況其實就是部署活動目錄的四種基本情況(沒有第五種了),也是主要的實驗內容。
1)安裝新森林。
2)安裝額外DC 。
3)安裝新子域。
4)安裝新域樹。
,三、邏輯部署前的準備
1、當前的用戶要有足夠的安裝權限。安裝新森林、新子域、新域樹需要活動目錄的企業管理員角色(Enterprise Admins )。安裝額外DC 需要活動目錄的域管理員角色(Domain Admins )。這兩種角色都在【Active Directory用戶和計算機】的【Users 】中。
2、確認計算機名稱唯一。(不建議在建域之前改計算機名稱)
3、看盤是否NTFS
4、準備域的NetBIOS 名。在前面Wins 服務中講過,一個機器有多少服務就有多少個NetBIOS 名。域也是一種服務,所以也需要準備NetBIOS 名。
5、活動目錄數據庫文件的存放路徑(如果放在系統盤中,可能會遇到I/O訪問的瓶頸)
6、活動目錄數據庫日志文件的存放路徑
7、Sysvol 共享文件夾的存放路徑(存放組策略的模板、登錄腳本、注銷腳本)
8、活動目錄還原模式的管理員密碼。工作組環境下的計算機通過按F8進入安全模式。域環境下的計算機通過按F8進入活動目錄還原模式。
,四、邏輯部署活動目錄
準備:
四個標準版Win2003(每個OS 的超級管理員都為Administrator ,密碼為空)。
4.1、安裝新森林
目標:新建root.com 域,并且這個域中只有一個DC ,名字叫做rootdc 。
步驟:
1、做好部署前的準備工作。
2、將IP 地址設為192.168.1.1。子網掩碼設為255.255.255.0。首選DNS 設為192.168.1.1。

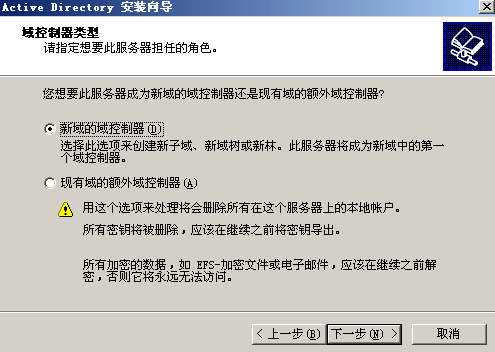

3、在【運行】中輸入dcpromo ,進入安裝向?qū)?,一直點擊【下一步】,直到【域控制器類型】窗口,選擇【新域的域控制器】,點擊【下一步】。
,4、選擇【在新林中的域】,點擊【下一步】。
5、輸入新域的域名root.com 。
